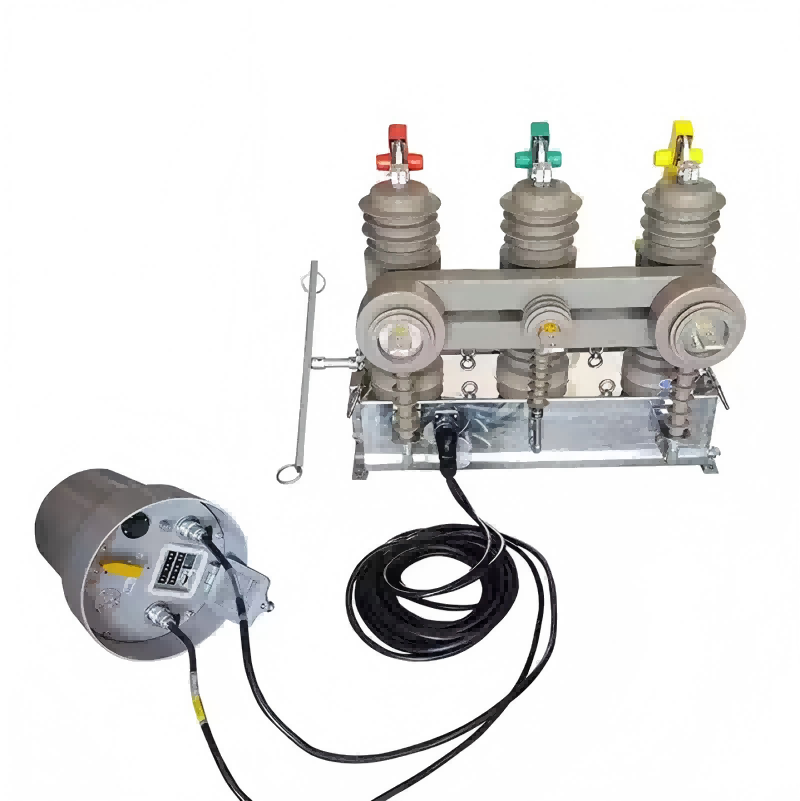

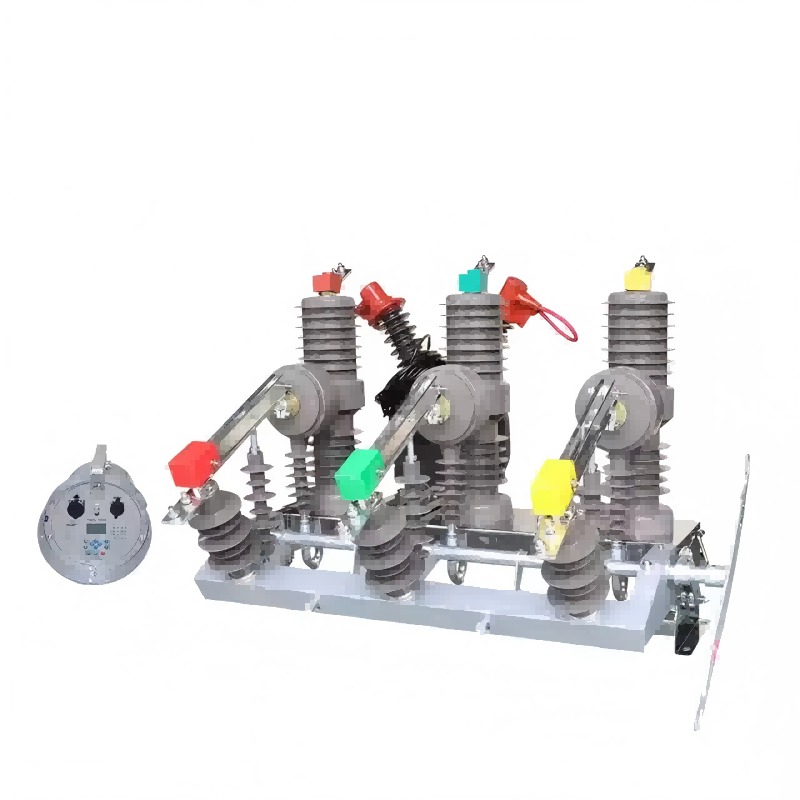

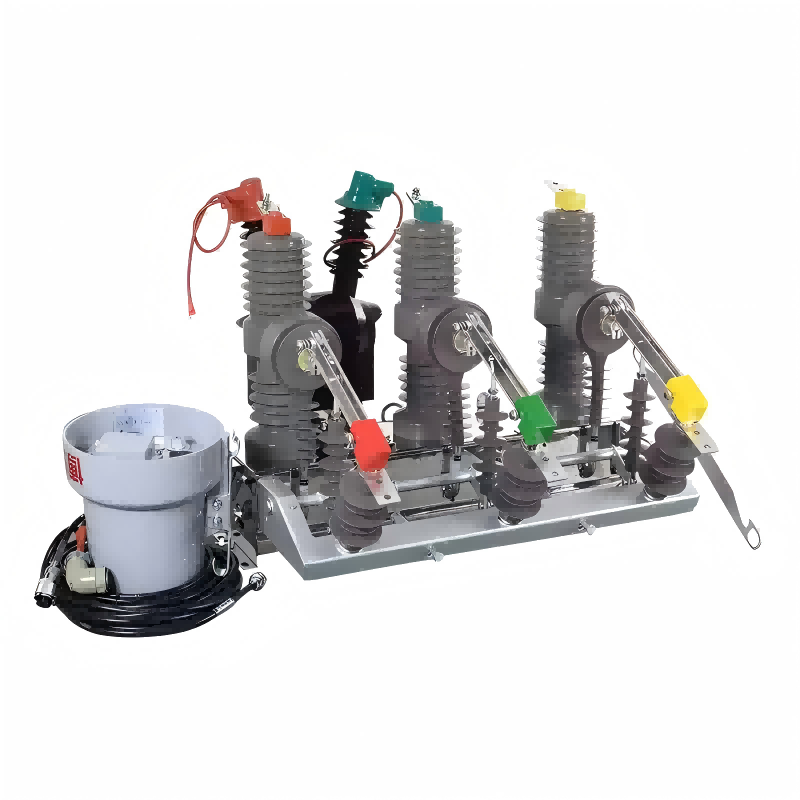

ZW32-12F HV vakuový vypínač manuálního typu s inteligentními ovladači

Tento ruční typ vakuového vypínače ZW32-12F HV s inteligentními ovladači, vyvinutý společností Lugao Power Co., Ltd., je speciálně navržen pro potřeby venkovní distribuce energie. Je vybavena ručním ovládacím mechanismem, který umožňuje ruční vypnutí nebo dálkové ovládání. Jmenovité napětí je 12 kilovoltů a jmenovitá frekvence třífázového střídavého proudu je 50/60 Hz. Používá se hlavně k otevírání a zavírání zatěžovacího proudu, přetěžovacího proudu a zkratového proudu v elektrických vedeních.

Modelka:ZW32-12F

Odeslat dotaz

Popis výrobku

Vakuový vypínač ZW32-12F HV manuální typ s inteligentními řídicími jednotkami jsou venkovní rozvodné rozváděče se jmenovitým napětím 12KV a třífázovým střídavým proudem 50Hz. Jističe se používají především k vypínání a vypínání zatěžovacího proudu, nadproudu a zkratového proudu v elektrických vedeních. Mají nadproudové a zkratové ochranné funkce, splňují požadavky na ovládání a měření a mohou také dosáhnout funkcí dálkového ovládání a monitorování. Jsou široce používány v rozvodnách a rozvodných systémech průmyslových a důlních podniků jako řídicí a provozní zařízení, zvláště vhodné pro místa vyžadující častý provoz.

ZW32-12F HV vakuový vypínač manuálního typu s inteligentními ovladači Provozní prostředí

• Okolní vzduch může být kontaminován prachem, kouřem, korozivními plyny, výpary nebo solnou mlhou s úrovní znečištění Ⅲ stupně;

• Rychlost větru nepřesahuje 34 m/s (ekvivalent 700 Pa na válcovém povrchu);

• Zvláštní podmínky použití: Jistič lze používat za podmínek odlišných od podmínek uvedených výše. Pro speciální požadavky nás prosím kontaktujte.

ZW32-12F HV vakuový vypínač manuálního typu s inteligentními ovladači Specifikace

Žádný.	Parametr Název	Jednotka	Hodnota
1	Jmenovité napětí	kV	12
2	Hodnoceno aktuální	A	630, 1250
3	Hodnocená frekvence	Hz	50
4	Jmenovitý vypínací proud vypínače	kA	20	25
5	Jmenovitý zkratový zapínací proud (špičkový)	kA	50	63
6	Jmenovitý špičkový výdržný proud	kA	50	63
7	4s proud tepelné stability	kA	20	25
8	Ovládací obvod a pomocný obvod, výdrž napájecího kmitočtu po dobu 1 minuty	V	2000
9	Jmenovité provozní napětí a pomocné napětí	V	AC/DC220, DC110/48/24
