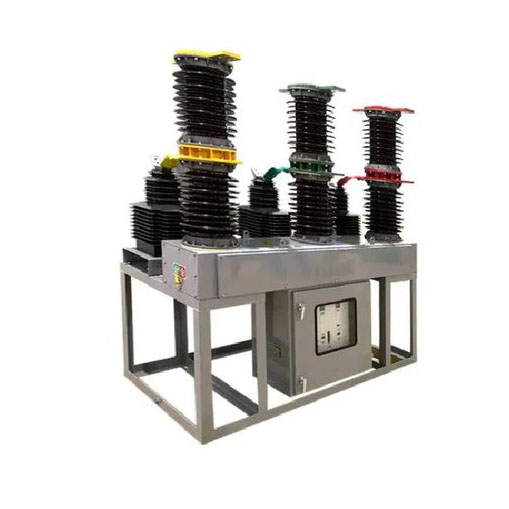

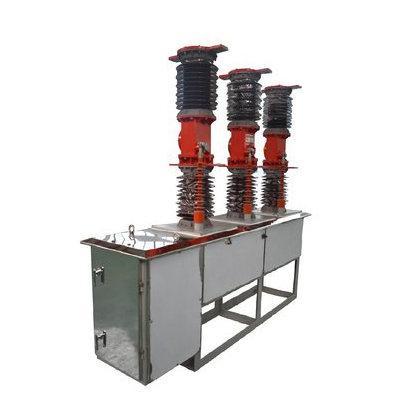

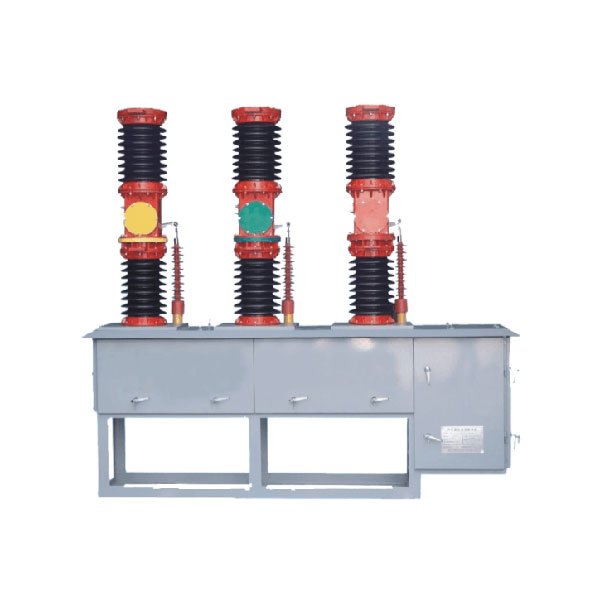

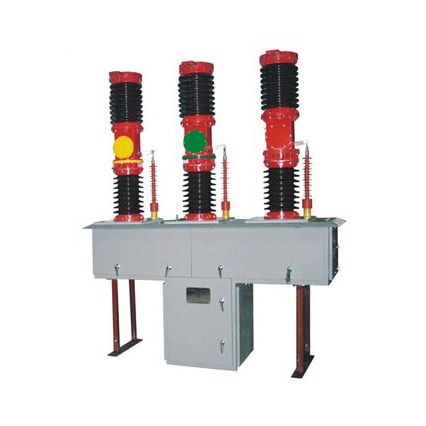

66KV Venkovní vakuový jistič s odpojovačem

Lugao hrdě stojí jako prominentní výrobce vnitřního vakuového jističe, který představuje 66 kV venkovní vakuové obvodové jističe s odpojovacím prostorem-příkladné elektrické zařízení určené pro třífázové systémy AC 50/60 Hz s jmenovitým napětím 40,5 kV. Toto venkovní vybavení, vybavené jarním operátorem nebo elektromagnetickým ovladačem, poskytuje přesný kontrolu pro elektrické otevření a uzavření. Kromě toho nabízí flexibilitu manuálního provozu, což umožňuje manuální ukládání i provoz v nepřítomnosti elektrického ovládání. Tento jistič s vysokým napětím „IEC-56„ vysoce napěťové střídavé obvody “zřízený Mezinárodní elektrotechnickou komisí, vytvořené mezinárodní elektrotechnickou komisí, zřízené přísnou požadavky na bezpečnost a výkon ve vysoce napěťových střídavých obvodech, které byly v souladu s mezinárodními elektrotechnickými komisemi, překonaly přísné požadavky na bezpečnost a výkon vysoce napěťových střídavých obvodů, které jsou v souladu s mezinárodními standardy, včetně přísných požadavků na bezpečnost a výkon vysoce napěťových střídavých obvodů, které byly zřízeny mezinárodní elektrotechnickou komisí. Důvěřujte Lugao pro špičková řešení, která předefinují benchmarky venkovních vakuových jističů, zajišťují bezkonkurenční bezpečnost, přesnost a spolehlivost.

Odeslat dotaz

Popis výrobku

LUGAO je 66 kV venkovní vakuový vakuový jistič s dodavatelem odpojovače.ZW7-40.5 Typ vakuového obvodu jističe se používá hlavně pro kontrolu a ochrana přenosu výkonu 36 kV v normálním provozu a za účelem ochrany s krátkým obvodem. Celková struktura typu produktu izolátoru pilíře; Postavený typ vakuového přerušení na váze, porcelánová váza pro další pilířovou vázu. Pro časté provozní místo. A má dobré těsnění, anti-aging, vysoký tlak, žádný pálení, žádný výbuch, dlouhý život, pohodlné instalační a údržbářské funkce.

66KV Venkovní vakuové jistič s operačním prostředím odpojovače

1 Okolní teplota: -40 ℃ ~+40 ℃;

2 nadmořská výška: ≤1000 m;

3 Maximální rychlost větru je 10 km/h, minimální rychlost větru pro hodnocenou úroveň (132/230 kV) je 3,2 km/h;

4 intenzita zemětřesení: ≤ 8 úroveň;

5 Minimální nominální vzdálenost creepage: 31 mm/kV;

6 Stupeň znečištění ovzduší: třída IV.

66KV Venkovní vakuové jistič s charakteristikami odpojovače

ZW7-40,5 Venkovní vysokopěťový vakuový obvod je složen hlavně z integrovaného pólu, proudového transformátoru, operačního mechanismu a boxu. Tento typ jističe je miniaturizovaného designu a skořápka je vyrobena z vysoce kvalitní ocelové krabice. Aktuální transformátory lze vybrat podle potřeb uživatele. ZW7-40,5 Venkovní vysokopěťový vakuový vysavač a odpovídající kombinaci inteligentní kontroly. Operace otevírání a uzavření přepínače lze realizovat lokálně a lze jej také vzdáleně provozovat prostřednictvím komunikačního rozhraní. Další informace o jističi mohou být také přenášeny do řídicího centra a komunikační kanál si může vybrat kabel, optická vlákna, GPRS/CDMA, GSM atd.

66KV Venkovní vakuový jistič se specifikací odpojovače

Žádný.	Položka			Jednotky	Parametry
1	Jmenovité napětí			KV	40.5
2	Hodnoceno	Frekvence 1 min	schnout		95
	izolace	odolat napětí	mokrý		80
	úroveň	Lightning Impulse odolat napětí (vrchol)			185
3	Hodnocený proud			A	1250、1600、2000
4	Hodnocení přeložení zkratu			The	20、25、31.5
5	Jmenovitá provozní sekvence				O-0,3S -Co- 180S-Co
6	Hodnocení zkratového rozrušení současného rozbití časů			Časy	12
7	Ohodnoceno krátký obvod It uzavřený proud (vrchol)			The	50、63、80
8	Hodnocený vrchol odolává curren t
9	Ohodnoceno krátkodobé odolání proudu			The	20、25、31.5
10	Hodnocení doba trvání zkratu			S	4
11	Průměrná rychlost otevření			paní	1,5 ± 0,2
12	Průměrná zavírací rychlost				0,7 ± 0,2
13	Kontaktní uzavření doba odrazu			s	≤2
14	Třífázové uzavření a otevírání synchronismu				≤2
15	Doba otevření				≤ 150
16	Uzavírací doba				≤ 60
17	Mechanismus život			Časy	10000
18	Hodnocené provozní napětí a napětí smyčka s Loopem AUX ILIA			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	Odolnost DC fázové smyčky (bez proudového transformátoru）			UΩ	100
20	Povoleno akumulovat opotřebení dynamického a statického kontaktu			mm	3
