Kompaktní rozváděč pro vysokonapěťový SF6, plně izolovaný utěsněný elektrický okruh

Tento kompaktní rozváděč středního napětí SF6, plně izolovaný, uzavřený, je vlajkovou lodí společnosti Lugao. Díky plně utěsněné, bezúdržbové konstrukci může poskytovat distribuci energie pro 12kV, 24kV a 36kV elektrické sítě po celém světě. Tato kruhová hlavní jednotka také vyhovuje mezinárodním certifikacím, jako jsou CE, ISO a IEC. Jako profesionální dodavatel elektrických rozvaděčů rozváděč Lugao s izolací SF6 zcela izoluje všechny vysokonapěťové komponenty od vnějšího prostředí. Jeho kovová konstrukce zajišťuje bezpečný provoz v nejnáročnějších podmínkách, od podzemních rozvoden až po pobřežní zařízení.

Hlavní technické parametry

Typický schématický diagram:

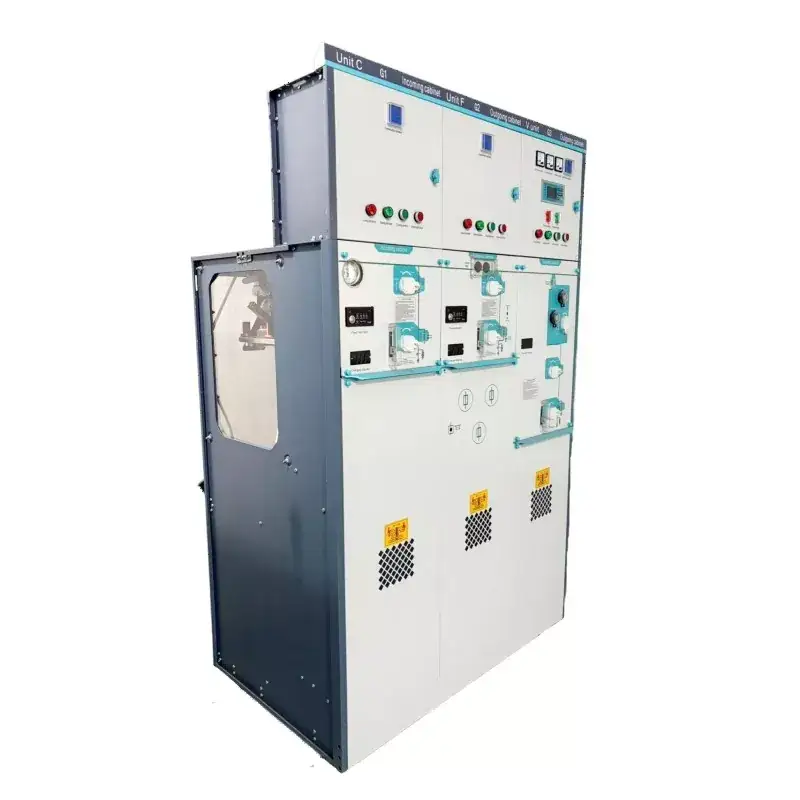

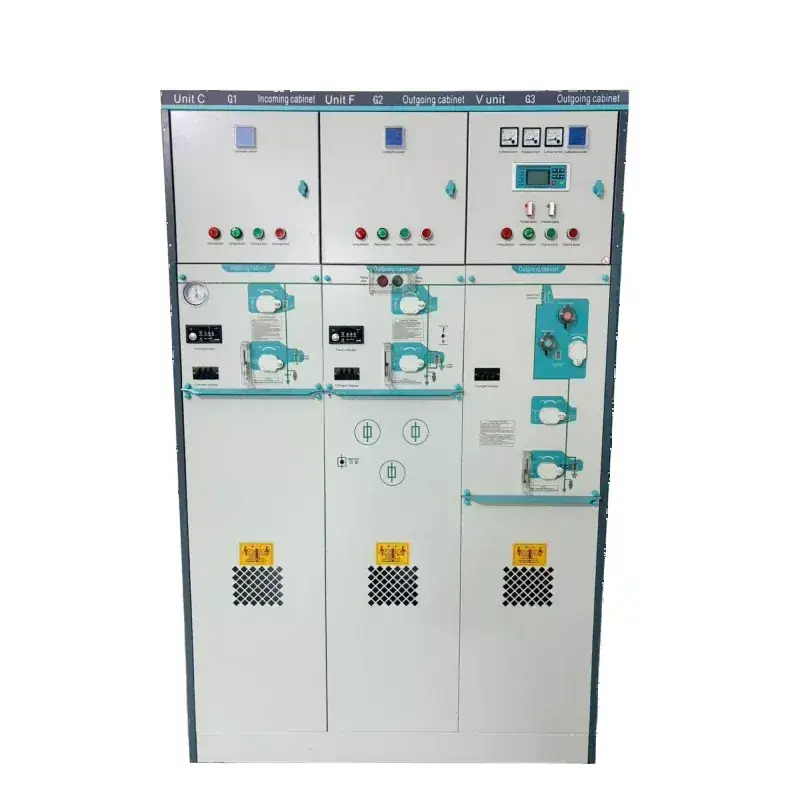

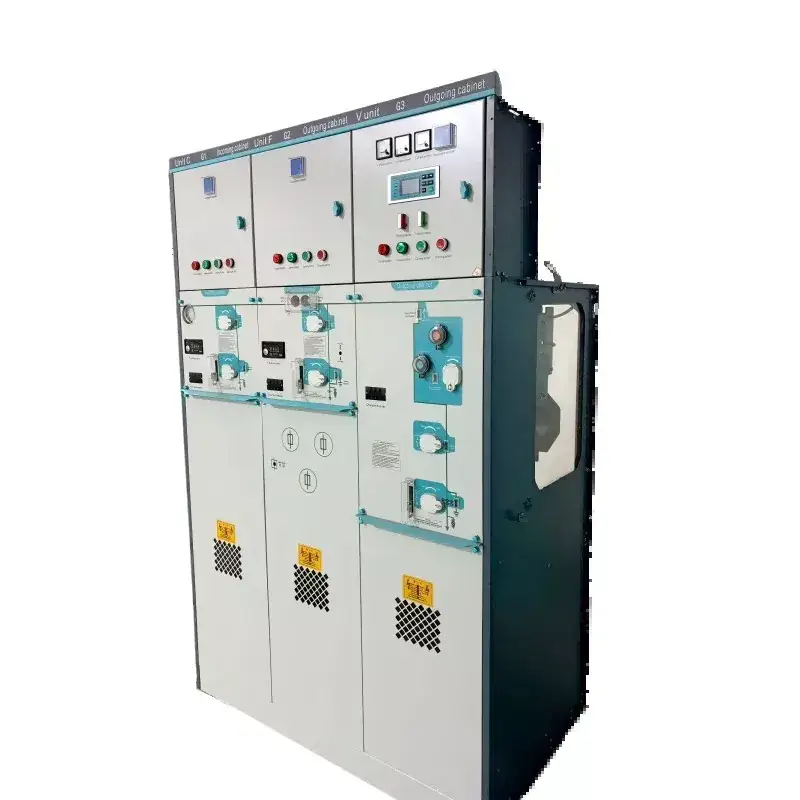

Podrobnosti o produktu:

Čím je tato prstencová hlavní jednotka jedinečná?

1. Skutečný design plné izolace

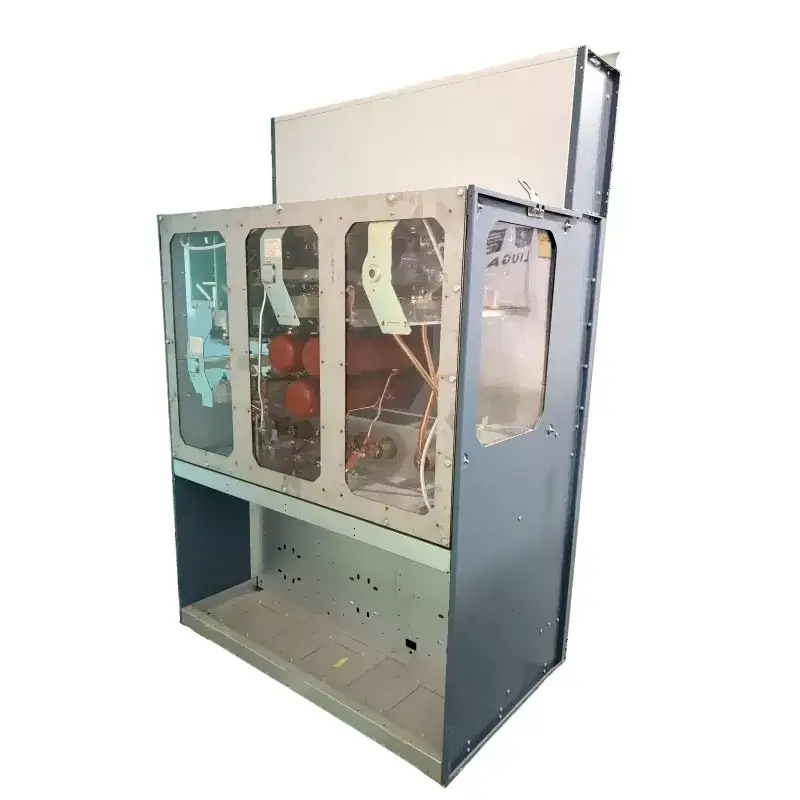

Na rozdíl od tradičních vzduchem izolovaných rozváděčů jsou kompaktní rozváděče Lugao se středním napětím SF6 s plně izolovanou elektrickou kruhovou hlavní jednotkou vyráběny pomocí technologie laserového svařování v plně utěsněné nádrži z nerezové oceli. Všechny živé součásti – včetně zátěžových spínačů, vakuových vypínačů, uzemňovacích spínačů a hlavních přípojnic – jsou kompletně utěsněny plynem SF6. Tento plynem izolovaný rozváděč se může pochlubit vysokým stupněm ochrany, plně odolný vůči drsným prostředím, jako je vlhkost a kondenzace, prach a znečišťující látky ve vzduchu.

2. Kompaktní design, malá a vynikající velikost: Tento kompaktní rozváděč výrazně snižuje podlahovou plochu. Jeho modulární konstrukce umožňuje různé možnosti konfigurace při zachování malých rozměrů, takže je vhodný pro podzemní rozvodné sítě, kompaktní rozvodny a průmyslová zařízení s omezeným prostorem.

3. Bezúdržbový provoz: Tento plně utěsněný rozváděč eliminuje potřebu běžné údržby vysokonapěťových komponent. Proto tento rozváděč izolovaný SF6 nevyžaduje během své 30leté projektované životnosti žádné doplňování plynu.

Dostupné konfigurace

Tento kompaktní rozváděč pro vysokonapěťový SF6 plně izolovaný elektrický okruhový hlavní modul pojme řadu funkčních modulů pro různé požadavky aplikací a umožňuje flexibilní konfiguraci na základě specifických potřeb zákazníků:

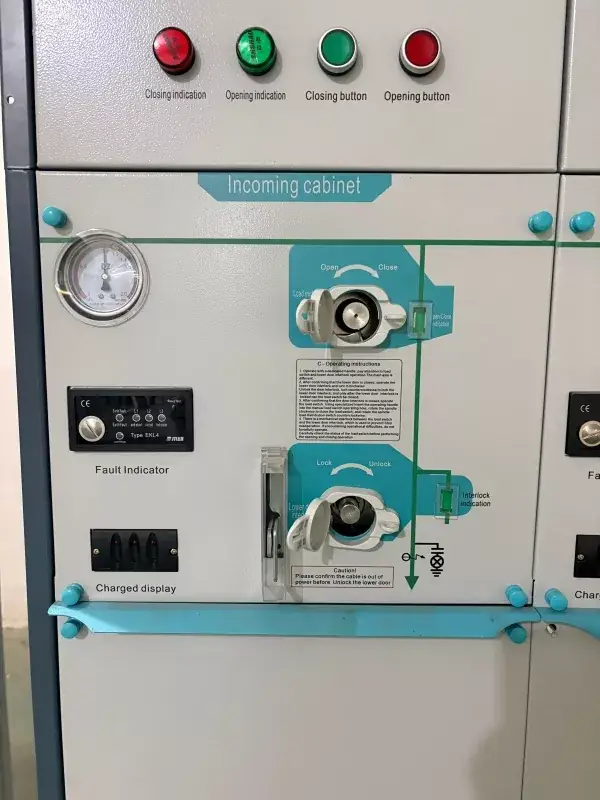

1.  Modul C – Načíst jednotku spínače

   Obsahuje třípolohový spínač zátěže (uzemnění)

   Navrženo pro ochranu transformátorů a přepínání kabelů

   Poloha zlomu je viditelná prostřednictvím integrovaného pozorovacího okna

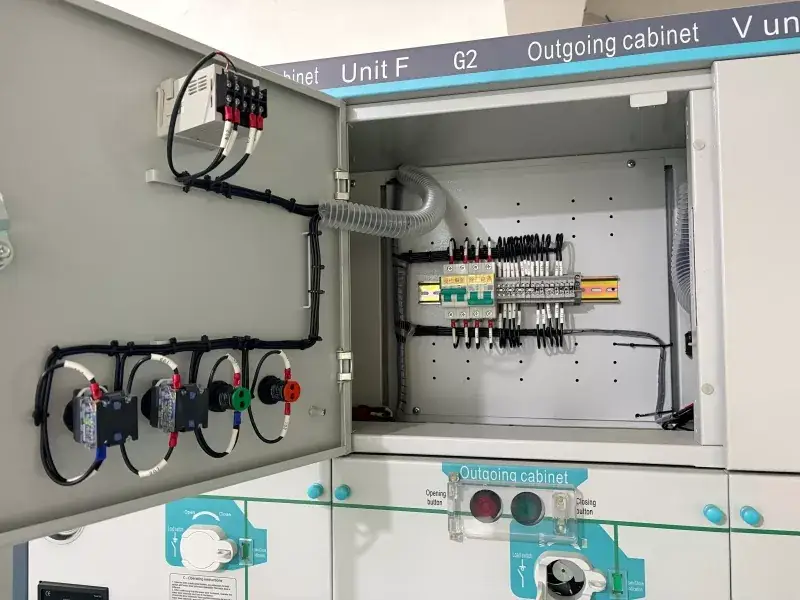

2. F Modul – LBS-Fuse Combination Unit

   Integruje zátěžový spínač s pojistkovou ochranou

   Poskytuje funkci třífázového vypínání prostřednictvím mechanismu spouštěcího kolíku

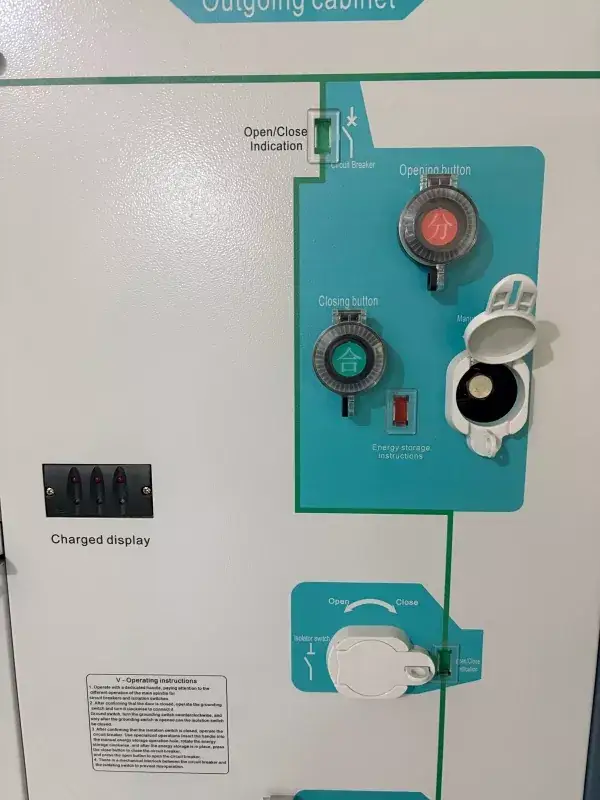

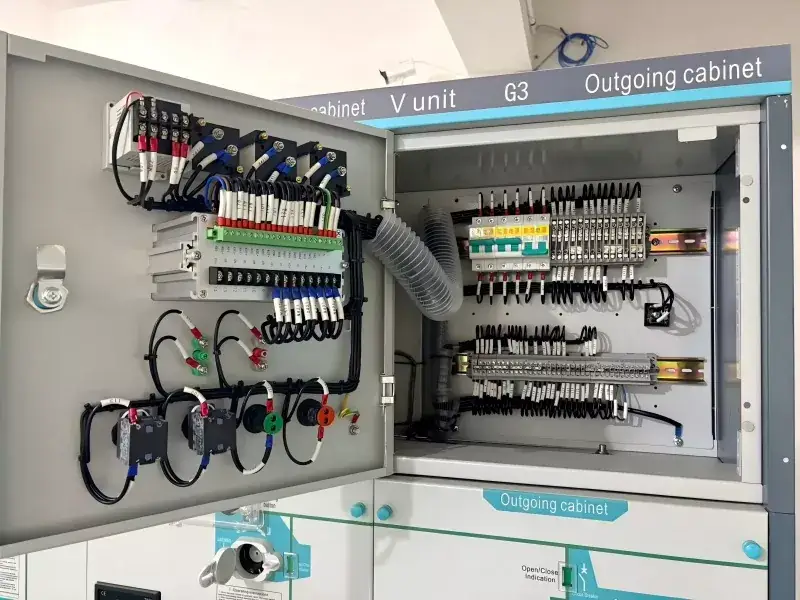

3. Modul V – jednotka vakuového jističe

   Používá vakuový vypínač pro ochranu kabelů a transformátorů

   Vhodné pro aplikace vyžadující časté spínání

   Podporuje volitelné integrované ochranné relé

4. Modul D – Přímé připojení kabelem

   Poskytuje přímé kabelové připojení bez jakéhokoli spínacího zařízení

   Určeno pro aplikace s nespínanými vývody nebo stoupačkami přípojnic

5. Modul M – dávkovací jednotka

   Vybaveno napěťovými a proudovými transformátory pro účely měření

Zahrnuje testovací terminály a rozhraní pro montáž přístrojového vybavení

Často kladené otázky (FAQ)

Otázka 1: Co je kruhová hlavní jednotka?

Odpověď 1: Tento kompaktní rozváděč pro vysokonapěťový SF6 plně izolovaný elektrický okruhový rozváděč je kompaktní plynem izolovaný rozváděč vhodný pro rozvody elektrické energie 12 kV, 24 kV a 36 kV. Kruhová hlavní jednotka používá plně utěsněnou nádrž z nerezové oceli obsahující plyn SF6, který izoluje všechny vysokonapěťové komponenty, včetně zátěžových spínačů a vakuových vypínačů.

Otázka 2: Jaké konfigurace jsou k dispozici pro tuto kruhovou hlavní jednotku?

Odpověď 2: Tento kompaktní rozváděč nabízí modulární konfigurace:

Modul C: Spínací jednotka zátěže pro spínání kabelů a transformátorů

Modul F: Kombinace odpínače a pojistky zátěže pro ochranu transformátoru

Modul V: Vakuový vypínač pro častý provoz

Modul D: Přímé kabelové připojení pro nepřepínatelné podavače

Modul M: Měřicí jednotka s transformátory napětí a proudu

Otázka 3: Je možné tuto hlavní prstencovou jednotku v budoucnu rozšířit?

Odpověď 3: Ano, další moduly kruhové hlavní jednotky lze připojit pomocí plynem izolovaných přípojnicových konektorů.

Otázka 4: Jaké bezpečnostní prvky jsou zahrnuty?

Odpověď 4: Mechanické blokování, Klasifikace vnitřního oblouku, Uvolnění tlaku, Uzemňovací spínač.

Otázka 5: Jaká je dodací lhůta?

Odpověď 5: Standardní konfigurace jsou na skladě; přizpůsobené modely trvají přibližně 20 dní. Pro naléhavé potřeby se prosím obraťte na
