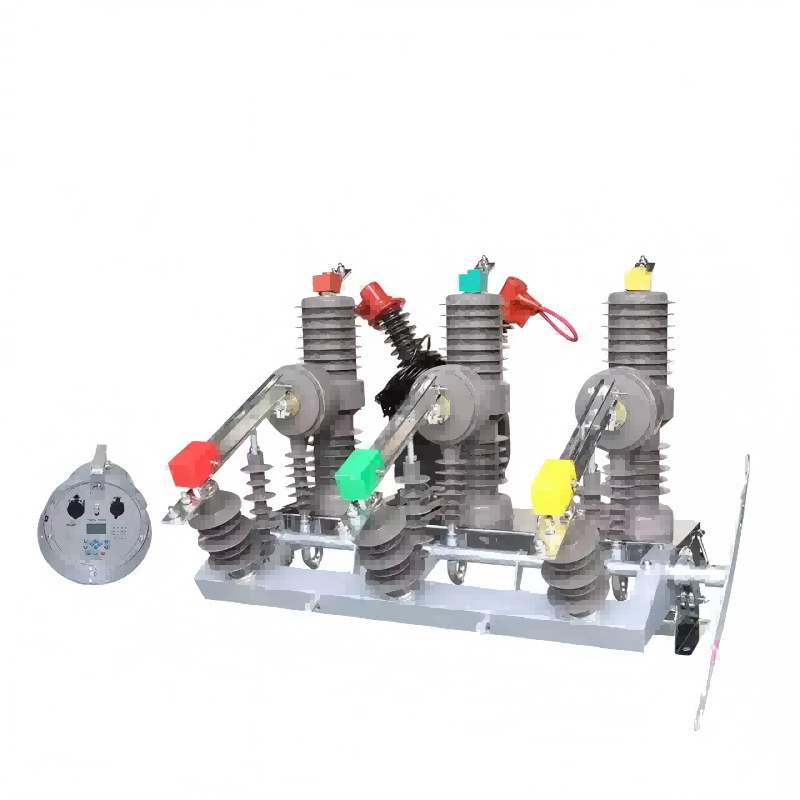

Venkovní sloupový vysokonapěťový elektrický vakuový jistič

LiuGao hrdě vede jako specializovaný výrobce venkovních vakuových jističů a představuje venkovní vysokonapěťový elektrický vakuový jistič Outdoor Column – příkladnou inovaci. Toto multifunkční inteligentní zařízení hladce integruje možnosti vakuového jističe, vakuového spínače zátěže, opětovného uzavření a sekčního členu – čtyři základní spínače v jednom. Primární konfigurace obsahuje vakuový vypínač, ovladač CH-40 a externí transformátor napětí. Zejména v bilaterálním PT je k dispozici kruhová síť distribučních automatizačních linek, která nabízí zvýšenou flexibilitu a funkčnost. Pro převratná řešení zvolte LiuGao které nově definují měřítka venkovních vakuových vypínačů a spojují všestrannost a inteligenci v jediném zařízení.

Odeslat dotaz

Popis výrobku

Liugao je dodavatelem venkovních vakuových vypínačů. Naše venkovní vakuové vypínače jsou široce používány v 10kV, 13kV městě, venkovské energetické síti prostorové kruhové sítě pro odpojování spínačů, kontaktních spínačů a automatických spínacích zařízení, která mohou implementovat zatížení linky nasazením kruhu. . Může být použit jako hraniční spínač (běžně známý jako hlídací pes) ve vedlejším vedení napájecího zdroje, který se používá jako znovuzavírače a úseky v napájecích nadzemních distribučních sítích. Venkovní vakuový vypínač je dodáván se vzory vzdálené správy, ochrannými a ovládacími funkcemi a komunikačními schopnostmi. Poskytuje spolehlivou detekci a posouzení, snímání proudu s nulovou složkou na úrovni mA a zkratového proudu mezi fázemi, čímž realizuje automatické odstranění jednofázových zemních poruch a mezifázových zkratových poruch. Hlavní vypínač je vakuový oblouk a izolace přijímá směsný plyn SF6, N2. Pouzdro představuje japonskou, německou, francouzskou plynovou těsnící technologii, nevýbušnou, izolační systém, zajišťující celkově vynikající těsnící výkon. Uvnitř je naplněn směsným plynem SF6, N2, který neuniká a není ovlivňován vnějším prostředím. Pružinový ovládací mechanismus s miniaturizací a optimalizací výkonu zvyšuje spolehlivost akce daleko za tradiční pružinové mechanismy.

Provozní prostředí venkovního vysokonapěťového elektrického vakuového jističe

1. Teplota okolního vzduchu: -5~+40 a průměrná teplota by neměla překročit +35 za 24h.

2. Instalujte a používejte uvnitř. Nadmořská výška místa provozu by neměla přesáhnout 2000 m.

3. Relativní vlhkost by neměla překročit 50 % při max. teplotě +40. Vyšší relativní vlhkost je povolena při nižší teplotě. Př. 90 % při +20. Ale vzhledem k teplotním změnám je možné, že mírná rosa bude produkovat náhodně.

4. Montážní sklon nepřesahuje 5.

5. Instalujte na místa bez prudkých vibrací a otřesů a na místa nedostatečná k narušení elektrických součástí.

6. Jakékoli specifické požadavky konzultujte s výrobcem.

Charakteristiky vysokonapěťového elektrického vakuového vypínače venkovního sloupu

Komplexní sada typových zkoušek zajišťuje spolehlivost a shodu jističe.

Vyrobeno z hydrofobní epoxidové pryskyřice, která zajišťuje bezpečnost a šetrnost k životnímu prostředí.

Vybaveno vysoce spolehlivým vakuovým zhášedlem pro efektivní výkon.

Obsahuje ruční nebo elektrický pružinový ovládací mechanismus, který zajišťuje dlouhou elektrickou a mechanickou životnost.

Obsahuje elektronické transformátory proudu/napětí s vysokou přesností pro přesná měření.

Využívá digitální přenos signálu s funkcemi proti rušení pro spolehlivou komunikaci.

Všestranná funkčnost, schopná sloužit jako znovuzavírací a segmentátor.

Nabízí třístupňovou proudovou ochranu a podporuje více režimů automatizace podavačů.

Může se pochlubit silným těsněním, které zajišťuje spolehlivý provoz v různých podmínkách prostředí, jako je vlhkost, vysoká zima, vysoké suché teplo a vysoké znečištění.

Vyhovuje normám E2, M2, C2 pro venkovní vakuové vypínače a zajišťuje vysoce kvalitní výkon.

Specifikace vysokonapěťového elektrického vakuového vypínače venkovního sloupu

Elektrický parametr
Modelka	ZW20-12F, ZW20-12, ZW20-12G
Parametr	Jednotka	Hodnota
Jmenovité napětí	kV	12
Jmenovitá frekvence	Hz	50
Jmenovitý proud	A	630, 1000, 1250
Jmenovitý zkratový vypínací proud	kA	20, 25
Jmenovitý špičkový výdržný proud (špičkový)	kA	50, 63
Jmenovitý krátkodobý výdržný proud (4s)	kA	20, 25
Jmenovitý zkratový zapínací proud (špičková hodnota)	kA	50, 63
Mechanická životnost	časy	10000
Jmenovité doby vypínání proudu	časy	10000
Jmenovité doby vypínání zkratového vypínacího proudu	časy	30
Hlavní mechanické parametry
Parametr	Jednotka	Hodnota
Odolné napětí napájecí frekvence (1 min): sdružené fáze, zem/lom	kV	42/48
Odolné napětí bleskového impulsu (špičková hodnota) sdružené mezi fázemi, zem/lom	kV	75/85
Sekundární obvod 1min napájecí frekvence výdržné napětí	kV	2
Čistá hmotnost	kg	≤140） (s odpojovačem ≤170）)
Vzdálenost kontaktů	mm	9±0,5
Vítězství Overtravel	mm	3±0,5
Rychlost otevírání	slečna	1,2 + 0,2
rychlost zavírání	slečna	0,6±0,2
Doba odrazu uzavření kontaktu	slečna	≤2
Vzdálenost fázového středu	mm	135±1,5
Izolační vzdálenost vnějšího živého vzduchu	mm	240±2
Vnější poměr dotvarování	cm/kV	3.8
Vnější poměr dotvarování	cm/kV	≤2
Třífázové otevírání není periodické	slečna	≤2
Odpor vodivých obvodů každé fáze	Q	≤150） (s odpojovačem ≤200）
Zavírací doba	slečna	≤45
Otevírací doba	slečna	≤45
Izolační zlomová vzdálenost	mm	≥190
Poloha kontaktního nože just-close je zkosená	mm	≤2
Provozní moment ručního otevírání a zavírání	N.m	≤150
Jmenovitý výkon motoru akumulace energie	w	> 40
Jmenovité napětí motoru zásobníku energie	V	AC220
Jmenovité uzavírací provozní napětí	V	AC220
Maximální/minimální zapínací provozní napětí	V	AC264/143
Jmenovité otevírací provozní napětí	V	AC220
Maximální/minimální otevírací provozní napětí	V	AC264/143
Maximální/minimální napětí motoru	V	AC242/187
Jmenovitý tlak plynu SF6 (přetlak)	MPa	"0"
