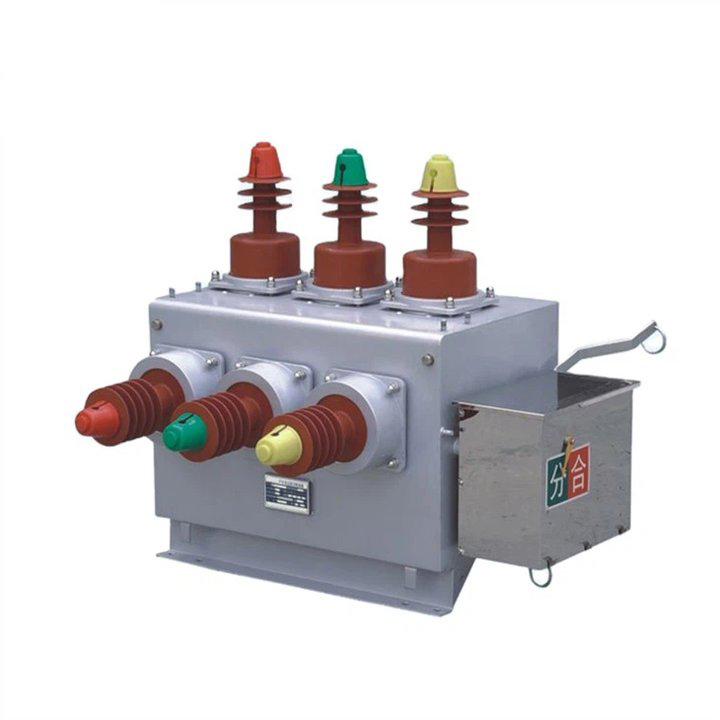

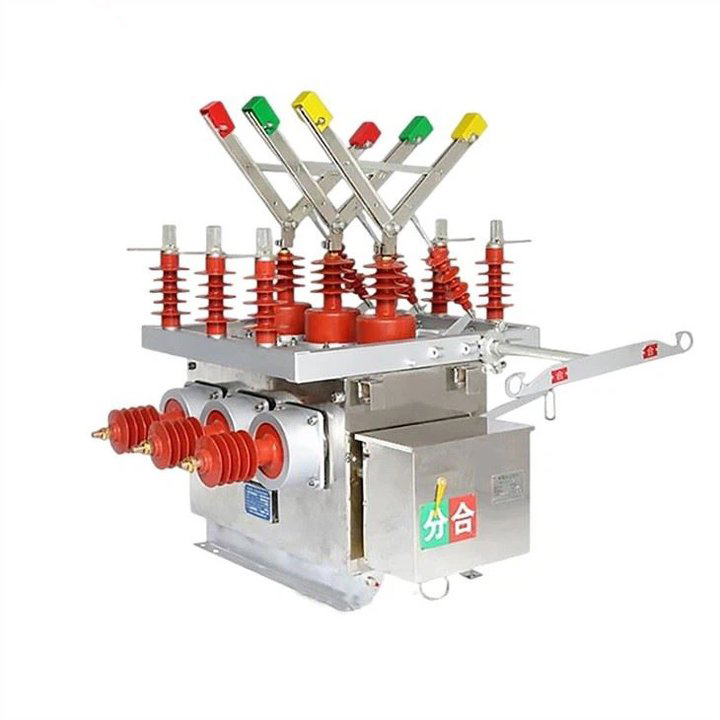

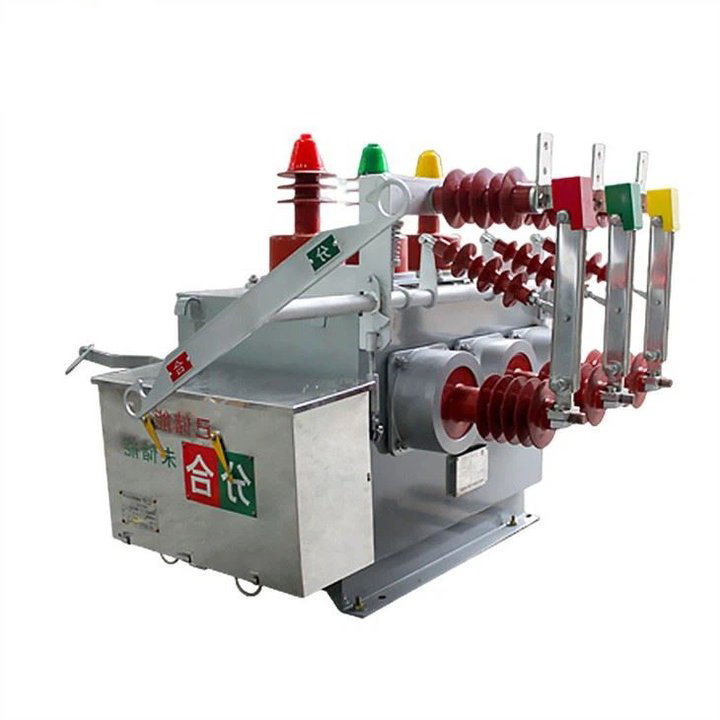

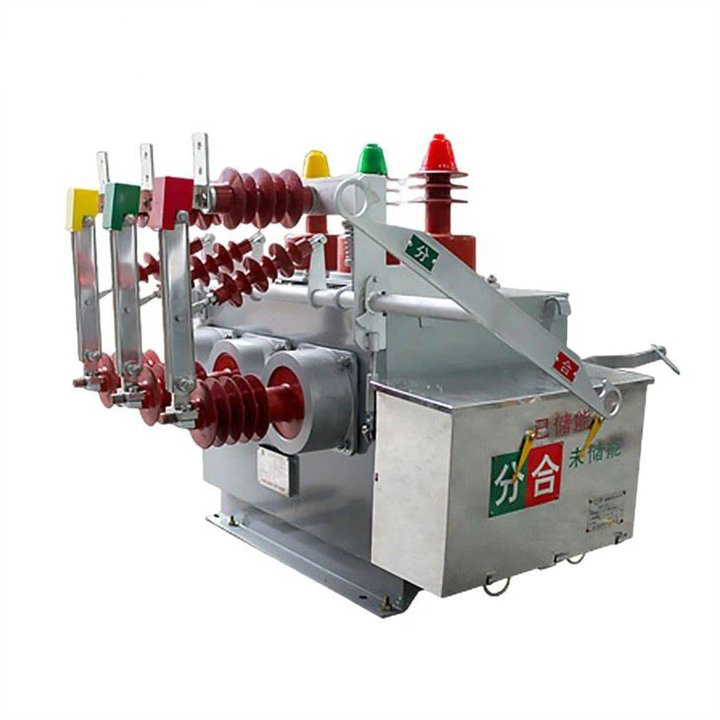

Vysokonapěťový vakuový jistič typu 11KV VK
  • Vysokonapěťový vakuový jistič typu 11KV VKVysokonapěťový vakuový jistič typu 11KV VK
  • Vysokonapěťový vakuový jistič typu 11KV VKVysokonapěťový vakuový jistič typu 11KV VK
  • Vysokonapěťový vakuový jistič typu 11KV VKVysokonapěťový vakuový jistič typu 11KV VK
  • Vysokonapěťový vakuový jistič typu 11KV VKVysokonapěťový vakuový jistič typu 11KV VK

Vysokonapěťový vakuový jistič typu 11KV VK

LiuGao hrdě vede jako specializovaný výrobce venkovních vakuových vypínačů. Vysokonapěťový vakuový jistič typu 11KV VK, základní kámen zařízení pro distribuci venkovní energie, je navržen pro jmenovité napětí 12 kV a třífázový střídavý proud pracující při 50 Hz. Tento jistič, který se používá především v různých prostředích, jako jsou venkovské rozvodné sítě, městské rozvodné sítě, železnice, doly, přístavy a další distribuční systémy elektrické energie, hraje klíčovou roli ve venkovních venkovních vedeních. Jistič ZW10-12F, navržený s přesností pro vypínání a zapínání zátěžových proudů, reakci na proudy při přetížení a zvládání zkratových proudů v energetickém systému, slouží jako životně důležitá součást pro spínání a zabezpečení elektrické sítě. Díky robustní konstrukci a venkovní kompatibilitě se dobře hodí pro různé aplikace a zajišťuje spolehlivý výkon v různých podmínkách prostředí. Vyberte si LiuGao pro špičkové inovace, které nově definují měřítka venkovních vakuových vypínačů.

Odeslat dotaz

Popis výrobku

Liugao je dodavatelem vysokonapěťového vakuového jističe 11KV typu VK. Venkovní VN vakuový jistič ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) je venkovní zařízení pro distribuci elektrické energie navržené pro jmenovité napětí 12 kV a tři- fáze AC 50Hz. Najde uplatnění ve venkovských energetických sítích, městských energetických sítích, železnicích, dolech, přístavech a dalších energetických distribučních systémech. Speciálně navržený pro venkovní venkovní vedení efektivně zvládá úkoly, jako jsou vypínací a uzavírací zátěžové proudy, přetěžovací proudy a zkratové proudy v energetickém systému, přičemž zajišťuje ochranu a spínání elektrické sítě.


Náš ZW10-12 venkovní VN vakuový jistič(ZW10-12, ZW10-12F, ZW10-12G) používá interně speciální opatření proti kondenzaci, která zajišťuje optimální izolaci uvnitř krabice. Metoda přenosu zahrnuje patentovanou technologii, která nabízí snadnou instalaci a spolehlivý provoz, aby se zabránilo problémům s výkonem jističe způsobeným mechanickými poruchami. Toto kladivo pracuje bez potřeby oleje nebo plynu, což má za následek kompaktní a lehký design. S ochranou CT pojme velké bočníkové proudy, minimalizuje znečištění a eliminuje potřebu údržby. Režim ovládání může být elektrický nebo manuální, což poskytuje všestrannost v provozu a údržbě.


Stručně řečeno, venkovní VN vakuový jistič ZW10-12 vyniká svou robustní konstrukcí, efektivním výkonem a přizpůsobivostí různým scénářům distribuce venkovní energie.

Vysokonapěťový vakuový jistič typu 11KV VK

Způsob instalace: boční montáž, montáž uprostřed

Teplota okolního vzduchu: horní mez +40C, spodní mez -30C; ;

Nadmořská výška: ≤2000 m (pokud je třeba zvýšit nadmořskou výšku, měla by být odpovídajícím způsobem zvýšena jmenovitá úroveň izolace);

Tlak větru: ne více než 700 Pa (ekvivalent rychlosti větru 34 m/s);

Amplituda: intenzita zemětřesení 8 stupňů;

Stupeň znečištění: Třída I;

Maximální denní teplotní rozdíl: ne více než 25C.

Specifikace vysokonapěťového vakuového vypínače typu 11KV VK

Modelka ZW10-12, ZW10-12F, ZW10-12G
Číslo Parametr Jednotka Hodnota
1 Jmenovité napětí kV 12
2 Jmenovitý proud A 630
3 Jmenovitá frekvence Hz 50
4 Odolné napětí napájecí frekvence kV 42/48
5 Napětí bleskového impulsu (špičková hodnota) kV 75/85
6 Jmenovitý zkratový vypínací proud kA 16 20 25
7 Jmenovitý zkratový zapínací proud (špičková hodnota) kA 40 50 50
8 Jmenovitý krátkodobý výdržný proud kA 16 20 25
9 Jmenovitý špičkový výdržný proud kA 40 50 50
10 Jmenovitá doba trvání zkratu S 4
Il Jmenovitá provozní sekvence Body-0,3s-Kombinované body- 180s-Kombinované body
12 Jmenovité doby vypínání zkratového proudu Druhořadé 30
13 Mechanická životnost Druhořadé 10000
14 Pohyblivý kontakt umožňuje akumulovanou tloušťku opotřebení mm 3
15 Jmenovité provozní napětí s pružinovým ovládacím mechanismem typu CT uzavírací cívka V DC nebo AC 220V
Otevírací cívka
16 Jmenovitý pracovní proud nadproudové vypínací cívky A 5
17 hmotnost Kg 150

Vlastnosti vysokonapěťového vakuového jističe 11KV  VK


Tovární střílet

Obal
