Typ venkovní rozvodny ZW7 33kv 40,5kv Vysokonapěťový vakuový jistič

Porcelánem izolované svodiče přepětí Lugao 220 kV jsou přepěťová ochranná zařízení vhodná pro použití ve velkých rozvodnách a přenosových vedeních UHV. Lugao využívá špičkovou technologii slinování porcelánu a specializovanou výrobní linku, schopnou produkovat stovky jednotek za měsíc. Tyto produkty plně vyhovují normám GB a IEC. Každý svodič prochází komplexním typem a továrním testováním, aby byla zajištěna spolehlivá kvalita produktu.

Modelka:7

Odeslat dotaz

Popis výrobku

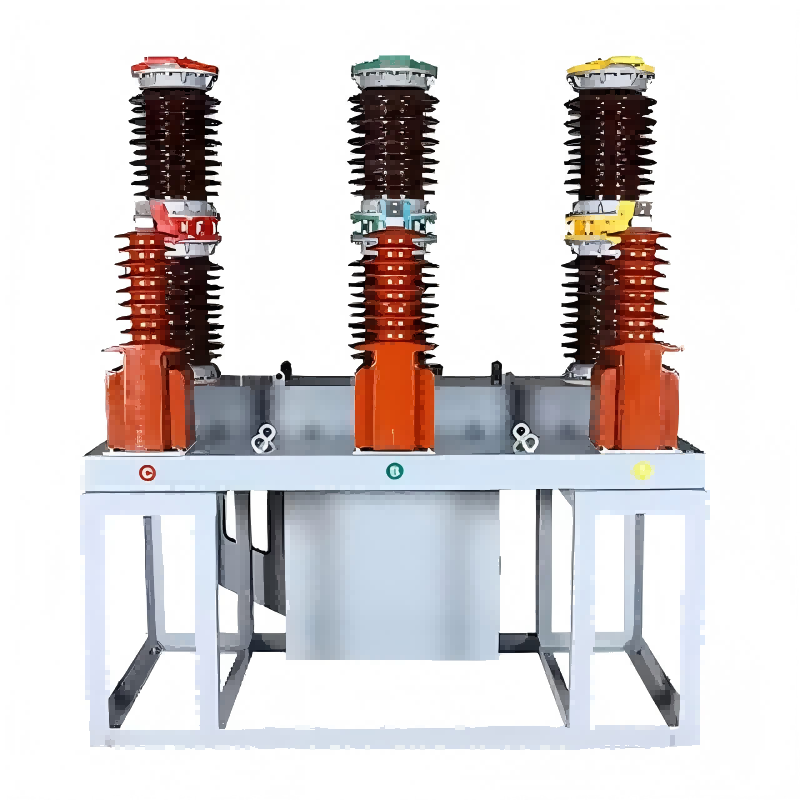

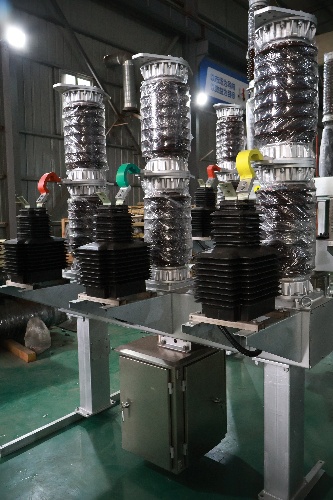

Venkovní vysokonapěťové vakuové vypínače Lugao ZW7 montované na sloup se primárně používají pro ochranu a ovládání vedení na východech z rozvoden, distribuci energie v průmyslových a těžebních podnicích a v městských a venkovských energetických sítích. Tento produkt využívá princip vakuového zhášení oblouku v kombinaci s plynovou izolací SF6, která kombinuje vysoký přerušovací výkon vakuových spínačů s vynikající venkovní adaptabilitou plynové izolace. Je vhodný pro venkovní instalaci na sloup, častý provoz a místa ve vysokých nadmořských výškách.

Jističe řady ZW7 využívají vysoce výkonná vakuová zhášedla se jmenovitými proudy v rozsahu od 1250A do 2500A. Jsou bezúdržbové, mají dlouhou elektrickou životnost a nabízejí nízký vypínací proud. Odpružený ovládací mechanismus umožňuje elektrické i ruční ovládání, podporuje dálkové ovládání a integraci automatizačního systému. Pouzdro z nerezové oceli dosahuje krytí IP65 a účinně odolává různým venkovním prostředím. Jeho kompaktní a lehký design umožňuje přímou instalaci na sloupy nebo venkovní plošiny. Jističe Lugao prošly komplexním procesem kontroly kvality, včetně kompletní sady typových testů pro odolnost proti napětí a přepětí při rázové vlně. Získaly také řadu mezinárodních certifikací, jako jsou CE a ISO. Lugao se může pochlubit automatizovanou výrobní linkou a komplexní sadou testovacích zařízení, které zajišťují jak vysoký objem výroby, tak vysokou kvalitu. Každý jistič prochází více než 200 cykly mechanického provozu a testování výkonu, než opustí továrnu. Lugao nabízí přizpůsobené služby a navrhuje vlastní specifikace tak, aby vyhovovaly potřebám zákazníků. Udržujeme dostatečný inventář standardních modelů a poskytujeme pokyny k instalaci, uvedení do provozu a podporu celoživotní údržby.

Vysokonapěťový vakuový jistič ZW7 Technické specifikace

lt	Jednotka	Parametr
Parametry napětí, proudu
Jmenovité napětí	KV	40.5
Jmenovité krátkodobé výdržné napětí napájecí frekvence (1 min)	KV	95
Jmenovité výdržné napětí bleskového impulsu (špičkové)	KV	185
Jmenovitý proud	A	1250, 1600, 2000
Jmenovitý zkratový vypínací proud	KV	25,31,5
Jmenovitá provozní sekvence		0-0,3s-C0-180s-C0
Jmenovité doby vypínání zkratového proudu	časy	12
Jmenovitý zkratový závěrný proud (špičkový)	The	63.80
Jmenovitý špičkový výdržný proud	The	63.80
Jmenovitý krátkodobý výdržný proud	The	25,31,5
Jmenovitá doba trvání zkratového proudu	S	4
Průměrná rychlost otevírání	PANÍ	1,5±0,2
Průměrná rychlost zavírání	PANÍ	0,7±0,2
Doba odrazu uzavření kontaktu	PANÍ	＜5
Chyba synchronizace třífázového uzavření (otevření).	PANÍ	＜2
Zavírací doba	PANÍ	<150
Otevírací doba	PANÍ	<60
Mechanická životnost	časy	10000
Jmenovité provozní napětí a jmenovité napětí pomocných obvodů	V	DC220.AC220
DC odpor kruhu v každé fázi (bez transformátoru)	μQ	<100
Dynamický, statický kontakt umožňuje opotřebení tloušťky	MM	3
Hmotnost	KG	800
