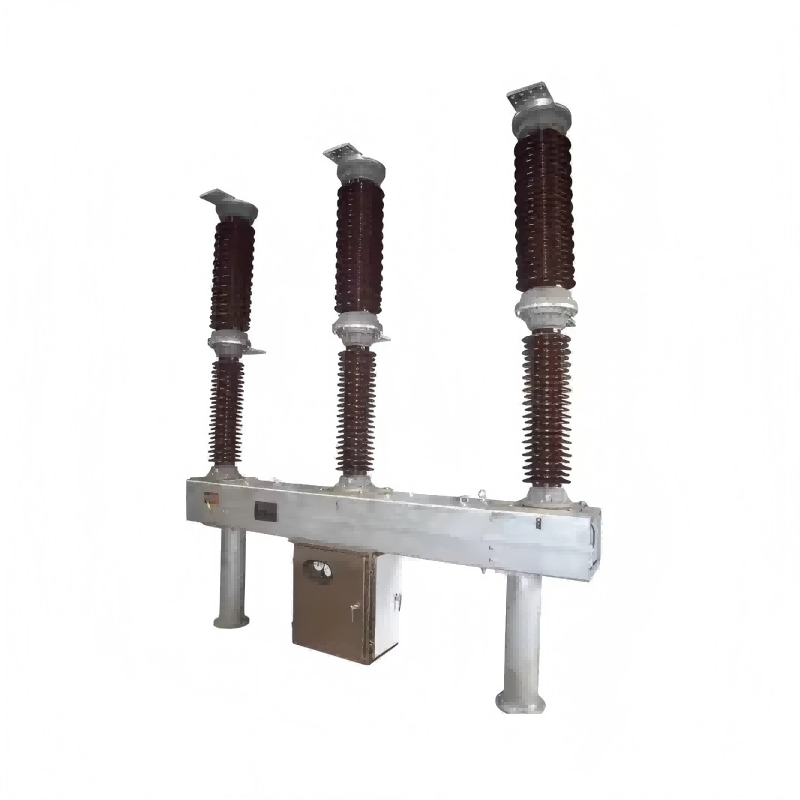

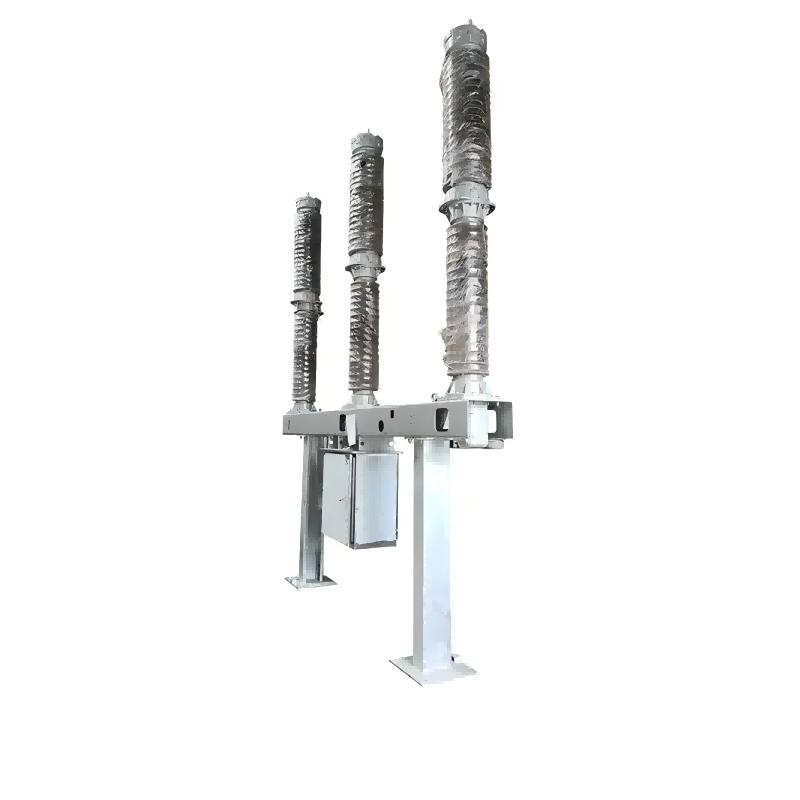

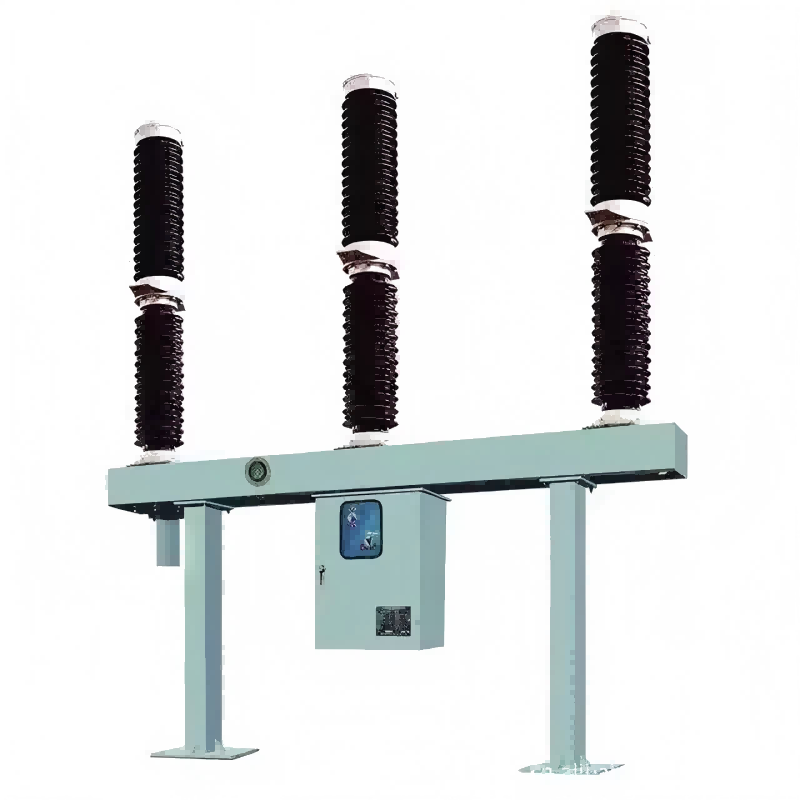

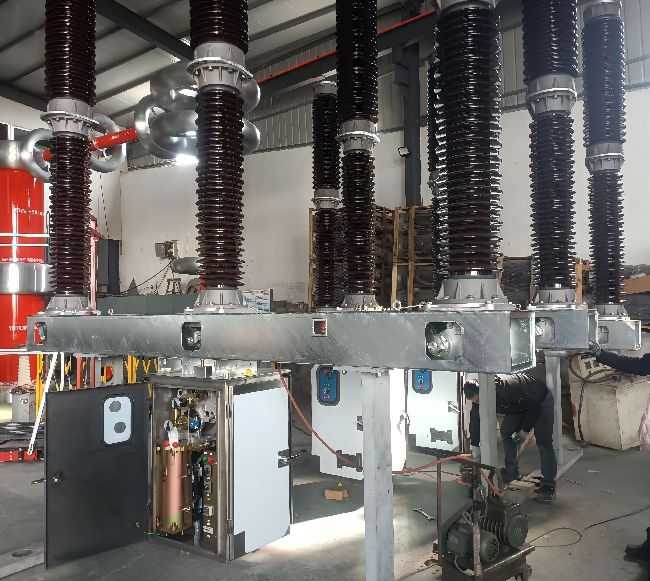

Vysokonapěťový třípólový 220kv 330kv sf6 plynový jistič

Společnost Lugao Power Co., Ltd. má specializovanou dílnu věnovanou výrobě vysokonapěťového třípólového 220kv 330kv sf6 plynového jističe. Jeho konstrukční technologie je na špičce v oboru. Jističe řady LW SF6 využívají jednotlakou zhášecí komoru oblouku a technologii zhášení oblouku s vlastním napájením, využívající plynný fluorid sírový jako izolační i zhášecí médium. Samostatná zhášecí komora oblouku generuje proudění vzduchu během procesu otevírání, ochlazuje oblouk a přerušuje proud.

Odeslat dotaz

Popis výrobku

Představení produktu

Vysokonapěťové třípólové plynové jističe 220kv 330kv sf6 jsou třípólové/jednopólové AC 50Hz/60Hz venkovní vysokonapěťové přenosové a transformační zařízení používané k otevírání nebo vypínání jmenovitého proudu, poruchového proudu nebo spínacích vedení, k ochraně, řízení a provozu systémů přenosu a distribuce energie. Mohou provádět operace otevírání, zavírání a rychlé automatické opětovné zavírání. Jmenovité napětí se pohybuje od 45 kV do 330 kV a základní systém se skládá z podpůrné porcelánové průchodky, zhášecí jednotky oblouku, hydraulického/pružinového ovládacího mechanismu a inteligentního regulátoru hustoty. Nezávislá zhášecí komora oblouku generuje proud stlačeného vzduchu během procesu otevírání, aby účinně ochlazoval oblouk a přerušoval proud. Plně uzavřená konstrukce cirkulace plynu zajišťuje spolehlivý provoz v různých prostředích. Vyznačují se jednoduchou konstrukcí, snadnou a rychlou údržbou, nízkou spotřebou energie, nízkými nároky na provozní energii, vysokou spolehlivostí, snadnou instalací a nízkou hlučností.

Specifikace

Typ	Venkovní, porcelánové pouzdro
Frekvence	50Hz/60Hz
Provozní napětí systému	132 kV
Jmenovité napětí	145kV/220kV/330kV
Provozní sekvence	O-0,3s-CO-3min-CO
Počet vypínacích cívek	2
Počet uzavíracích cívek	1
Počet pomocných kontaktů:	10NO, 10NC
Kalící médium	SF6
Počet přestávek na fázi	1
Doba potřebná k nabití motoru pro plně vybitou pružinu do plně nabité polohy	<30 Sc

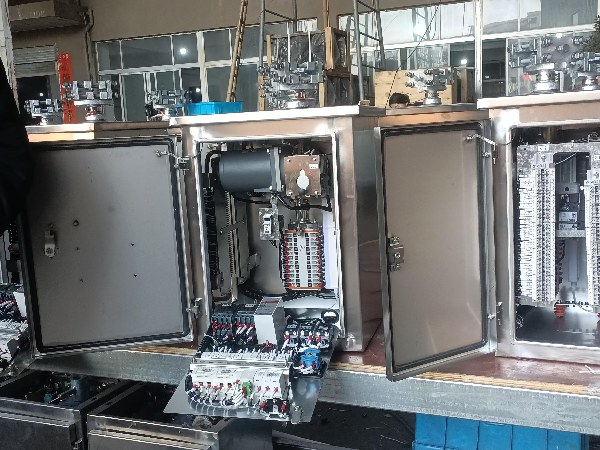

Typ ovládacího mechanismu	Jarní nabíjení
Jmenovité výdržné napětí napájecí frekvence (ve výšce menší než 1000 m)	325 kV
Jmenovitý bleskový impuls výdržné napětí (ve výšce menší než 1000 m)	750 kV
Operační mechanismus	Jeden pól, tři póly
Creep age Vzdálenost	31 mm/kV
Jmenovitý přerušovací proud	31,5kA/3sec
Jmenovitý normální proud	3150A
Jmenovitý zkratový proud	Špičkový proud 80 kA
