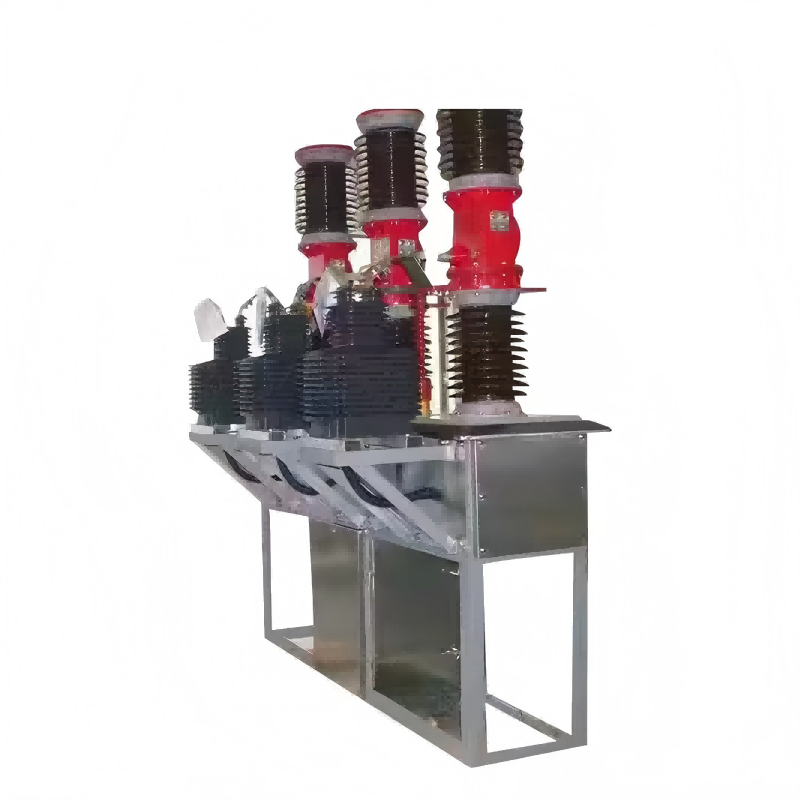

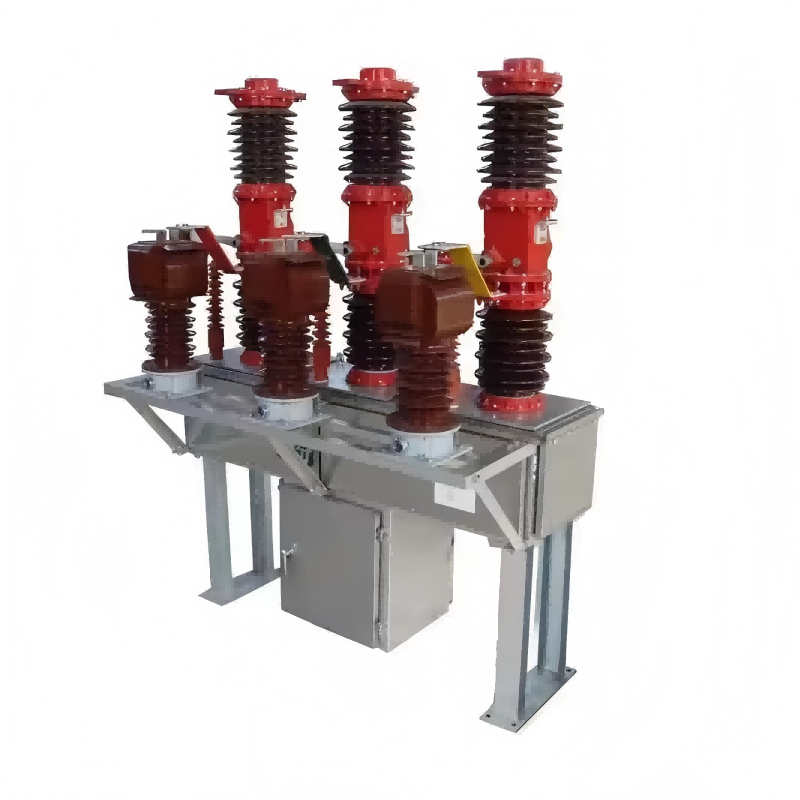

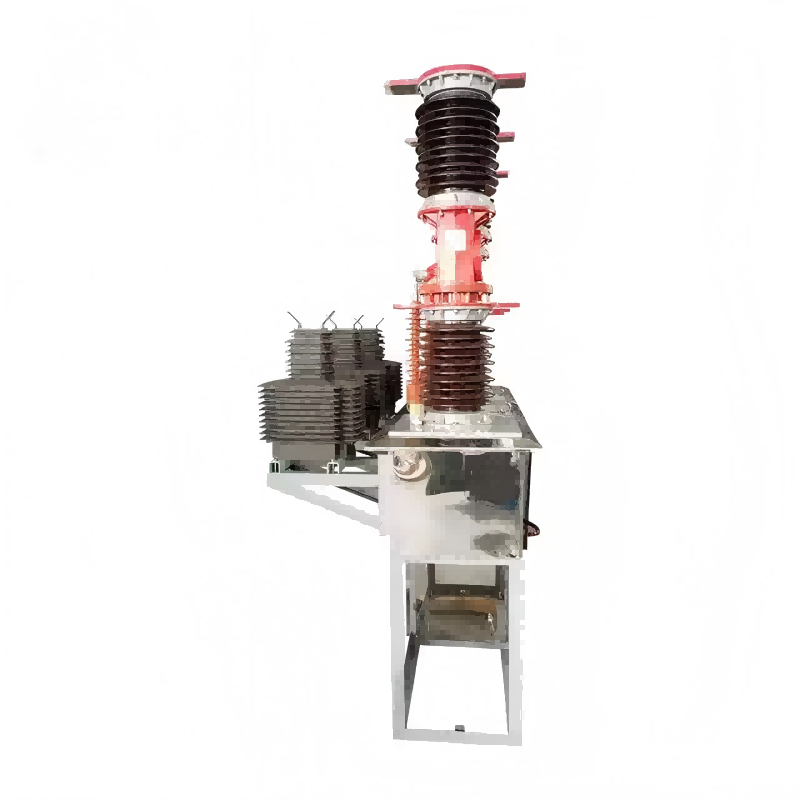

Třífázový vysoký napětí 35 kV 40,5 kV vakuové jistič s transformátorem

Nezávisle vyvinula a produkovala třífázové vysoký napětí 35 kV 40,5 kV vypínače s transformátorem s transformátorem je vhodné pro meziměstské distribuční sítě, což zajišťuje bezpečný provoz výkonové mřížky a poskytuje ochranu zkratu. Má dobrý pečeť a snadno se instaluje a udržuje. Zákazníci ji ocenili doma i v zahraničí.

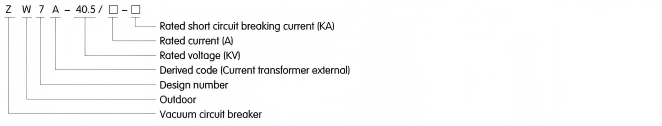

Modelka:ZW7-40.5

Odeslat dotaz

Popis výrobku

Úvod produktu

Venkovní vysokopěťové vakuové jističe ZW7-40.5 jsou navrženy pro použití ve třífázových energetických systémech pracujících při 50 Hz a jmenovité napětí 40,5 kV. Používají se k odpojení a připojení proudu zatížení, proudu přetížení a zkratu.

Specifikace

Žádný.	Popis			jednotka	data
1	Jmenovité napětí			KV	40.5
2	Hodnocená úroveň izolace	1 min výkonové frekvence vydrží napětí	Suchý test	KV	95
		1 min výkonové frekvence vydrží napětí	Mokrý test		80
		Lightning Impulse odolat napětí (vrchol)			185
3	Hodnocený proud			A	1250 ； 1600 ； 2500
4	Hodnocení přeložení zkratu			The	20 ； 25 ； 31,5
5	Jmenovitá provozní sekvence				O-0.3S-CO-180S-CO
6	Hodnocený zkratkový cyklus pro rozbití zkratu			zápas	12
7	Hodnocený zkratkový závěr (maximální hodnota)			The	50; 63; 80
8	Hodnocený vrchol vydrží proud			The	50; 63; 80
9	Hodnocení zkratu odolávají proudu			The	20; 25; 31,5
10	Hodnocení doba trvání zkratu			S	4
11	Kontaktní otevírací vzdálenost			Mm	22 ± 2
12	Kontaktní otevírací vzdálenost			Mm	4 ± 1
13	Průměrná rychlost cesty			PANÍ	1,5 ± 0,2
14	Průměrná zavírací rychlost			PANÍ	0,7 ± 0,2
15	Čas odražení kontaktu s uzavřením kontaktu			PANÍ	≤2
16	Třífázový hlavní vypínač (sub) Synchronizační časový rozdíl			PANÍ	≤2
17	Uzavírací doba			PANÍ	≤ 150
18	Čas na cestu			PANÍ	≤ 60
19	Mechanická životnost			zápas	10000
20	Jmenovité provozní napětí - napětí pomocného obvodu			V	DC110 / 220 AC110 / 220
21	DC odpor každého fázového obvodu (s výjimkou transformátoru)			dítě	≤ 100
22	Hmotnost			Kg	800

Normální provozní prostředí

• Teplota okolního vzduchu: horní limit +40 ° C, dolní limit -30 ° C (obecné oblasti), -40 ° C (nadmořská výška v chladných oblastech);

• Nadmořská výška: ≤ 1000 m (se zvyšováním nadmořské výšky se podle toho zvyšuje úroveň jmenovité izolace);

• Večerní tlak větru: ne více než 700PA (ekvivalent rychlosti větru 34 m/s);

• Seismická intenzita: ne více než 8 ° C;

• Stupeň znečištění: úroveň IV;

• Maximální denní teplotní rozdíl: Ne více než 25 ° C

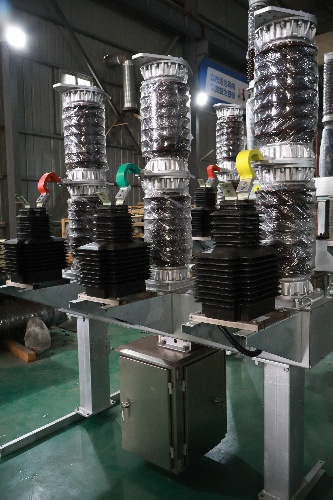

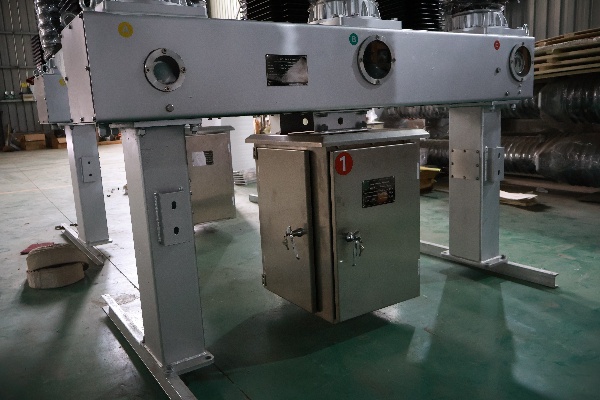

Podrobnosti o produktu
