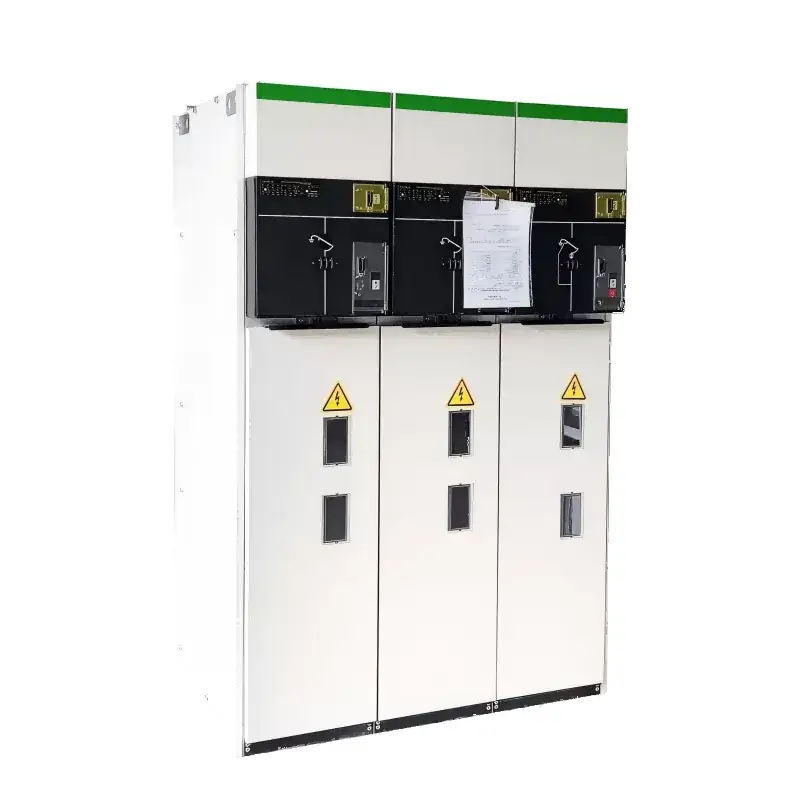

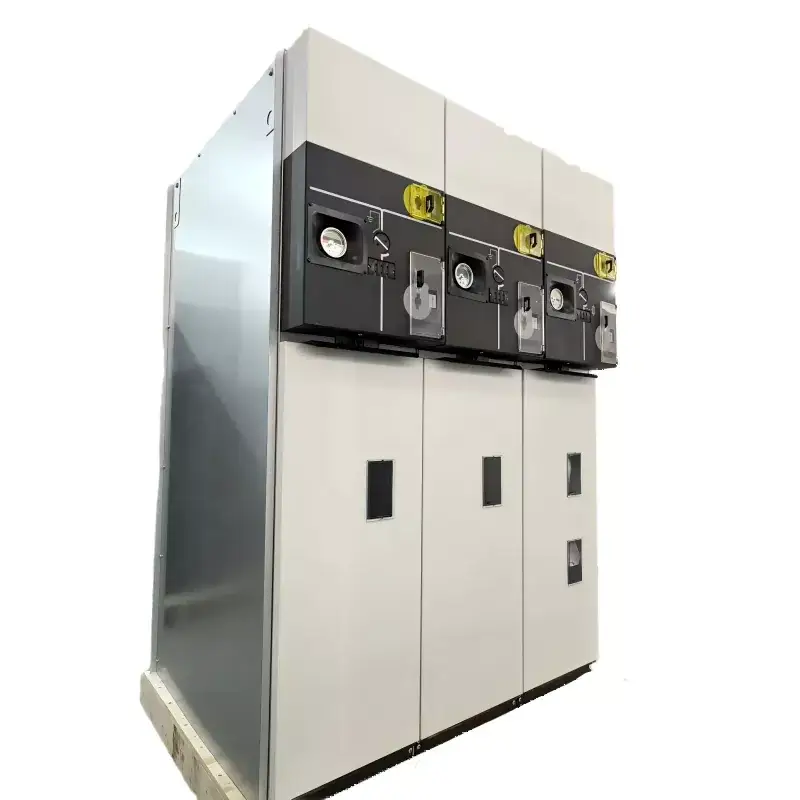

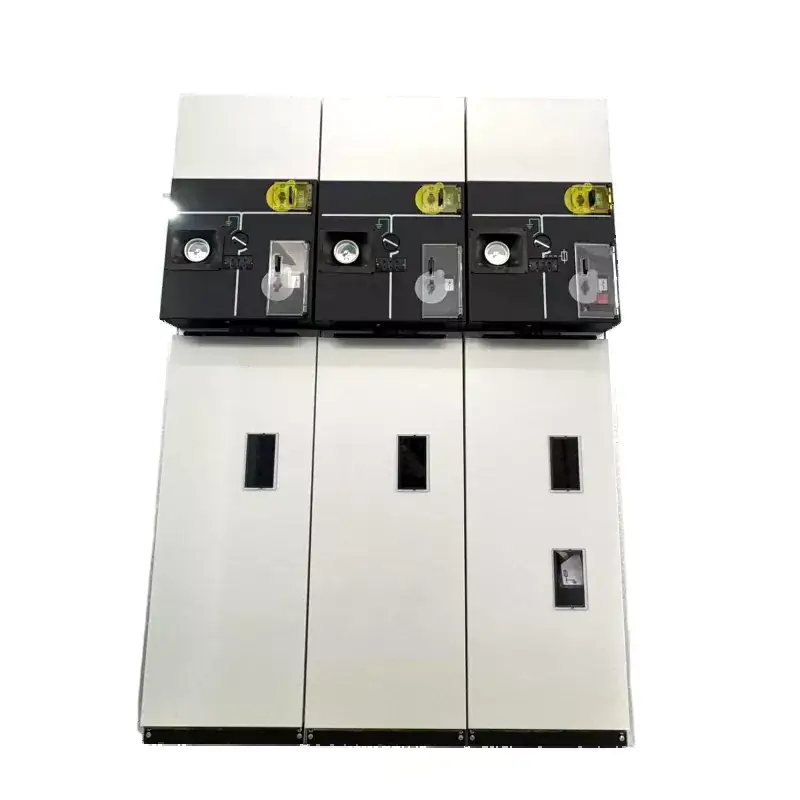

SM6 SF6 Plynem izolovaný kompaktní kovový uzavřený rozváděč RMU

Plynem izolovaný kompaktní rozváděč RMU s kovovou izolací LGSM6 SF6 používá jako izolační médium plyn SF6 a nabízí výhody, jako je kompaktní konstrukce, bezúdržbový provoz a vysoká spolehlivost. Lugao disponuje pokročilou technologií výzkumu a vývoje a plně automatizovanými výrobními linkami, které zajišťují vysokou kvalitu produktů. LGSM6 byl exportován do jihovýchodní Asie, Evropy a dalších regionů s ročním prodejem přesahujícím 5 000 kusů. Je udržován dostatečný inventář pro podporu rychlého dodání.

Odeslat dotaz

Popis výrobku

Plynem izolovaný kompaktní rozváděč RMU s kovovou izolací SM6 SF6 je tato věc, víte, kompaktní rozváděč RMU, který je izolován plynem SF6 a kovovým krytem. Jedná se o novější typ, který jako hlavní součást spínání používá zátěžový spínač SF6. Uvnitř utěsňuje důležité věci, jako je jistič, spínač zátěže a odpojovač, vše v nerezové krabici naplněné tímto plynem SF6. Díky tomuto nastavení funguje spolehlivě a udržuje lidi v bezpečí a navíc nepotřebuje vůbec žádnou údržbu. To je jedna z lepších částí na něm. Můžete si s ním vybrat rozšiřitelné přípojnice, které vám umožní kombinovat věci, jak chcete, pro plnou modularitu. Tyto přípojnice se rozšíří, ale zůstanou bezpečně izolované a stíněné. Mají malé rozměry, fungují flexibilně, mají dobré blokování, takže se nic nepokazí, a jejich instalace je docela jednoduchá. Celkově to pomáhá ušetřit spoustu místa v místech, jako jsou rozvodny nebo trafostanice. Vyhovuje různým situacím a tomu, co uživatelé potřebují.

Hlavní technické parametry

Žádný.	Položka		Jednotka	Parametry
1	Jmenovité napětí		kV	12	24	36	40.5
2	Jmenovitý proud		A	630/1250
3	Jmenovitá frekvence		Hz	50/60
4	1-minutové výkonové frekvenční výdržné napětí	Celková hodnota	kV	42	55	80	95
		Bod zlomu		48	65	95	110
5	Odolné napětí bleskového impulsu	Celková hodnota	kV	75	125/150	170	95
		Bod zlomu		85	150/160	185	215
6	Jmenovitý krátkodobý výdržný proud	Hlavní okruh	kA	25/2s
		Uzemňovací obvod		25/2s
7	Jmenovitý špičkový výdržný proud		kA	63			50
8	Jmenovitý přenosový proud		A	1300~1700
9	Jmenovitý vypínací proud při zavírání zátěže		A	630
10	Jmenovitý vypínací proud nabíjení kabelu		A	50/10
11	Vypínací proud transformátoru bez zátěže		A	20
12	Kabel nabíjecí zem Fault Breaking Current		A	100			80
13	Jmenovitý zkratový vypínací proud		kA	20
14	Jmenovitý zkratový uzavírací proud		kA	63			50
15	Třída ochrany			IP3X
16	Životnost spínače zátěže		Čas	5000
17	Životnost uzemňovacího spínače		Čas	5000

Typický schématický diagram:

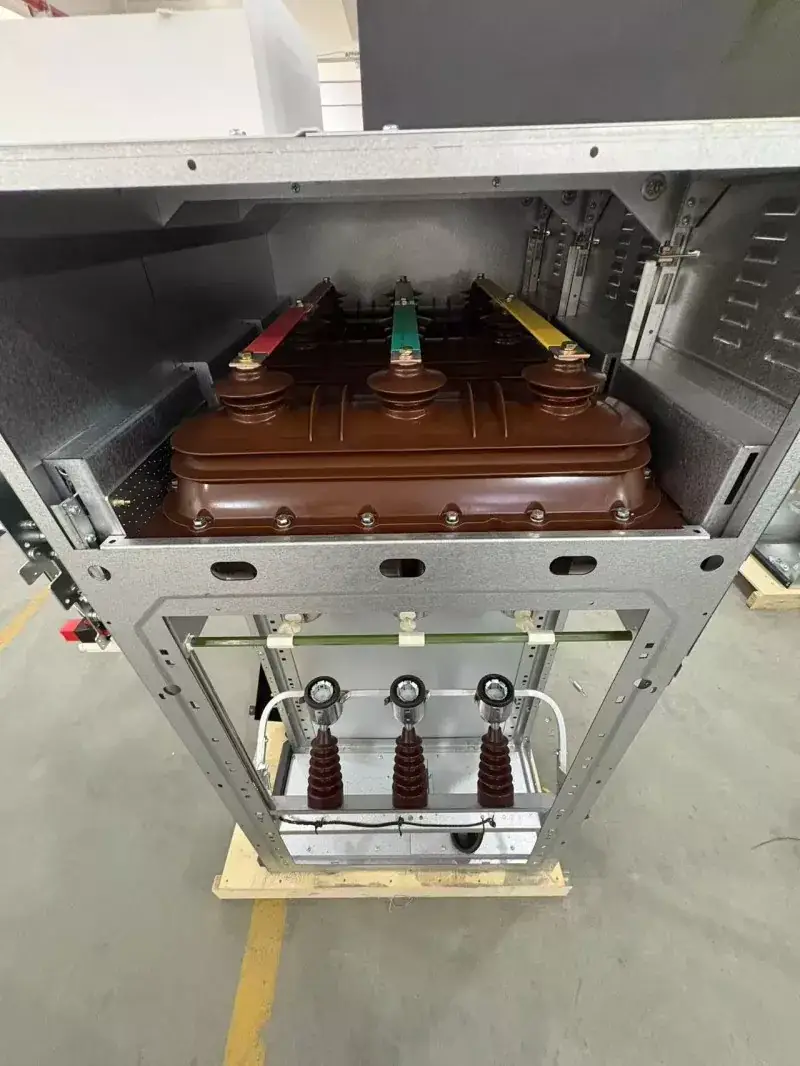

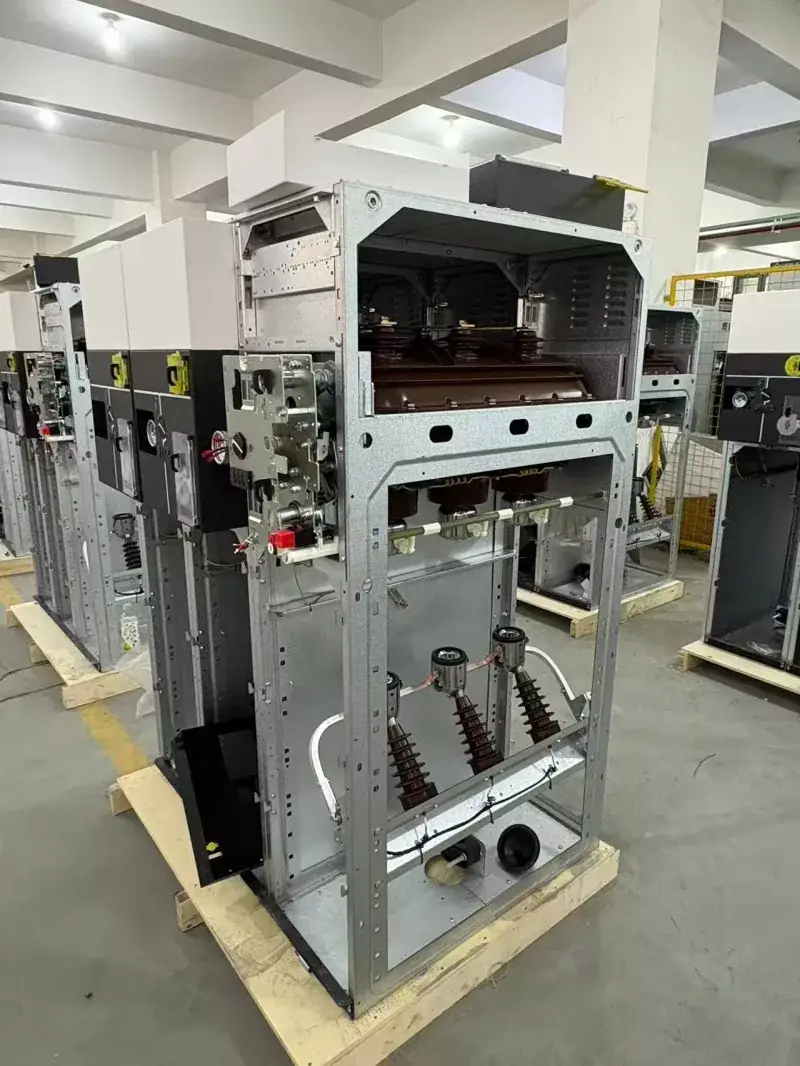

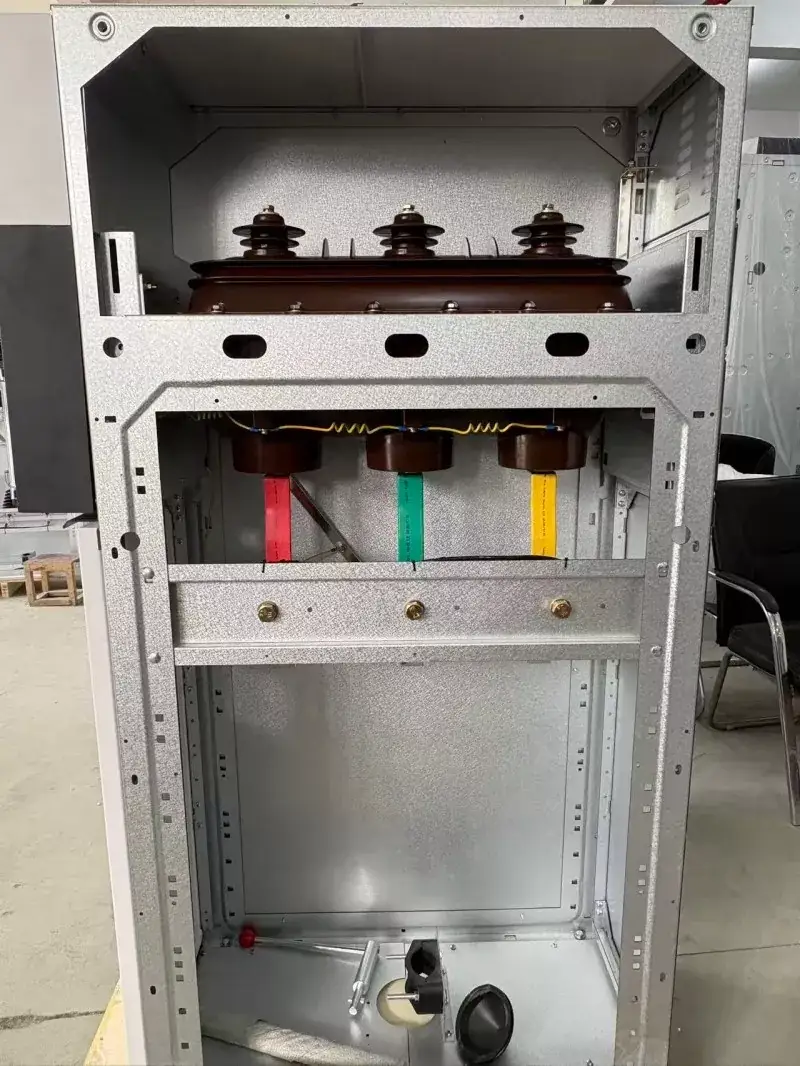

Tovární střelba:

Proč zvolit LGSM6 RMU

1. Plně utěsněný design: Plynová komora kompaktního kovového rozváděče RMU izolovaného plynem SM6 SF6 je svařena laserem, aby byla zajištěna spolehlivá těsnost. Využitím vynikajících izolačních vlastností a vlastností zhášení oblouku plynu SF6 jsou izolační vzdálenosti mezi fázemi a fázemi a zemí výrazně zkráceny a díky nízkému tlaku plynu je necitlivý na změny teploty.

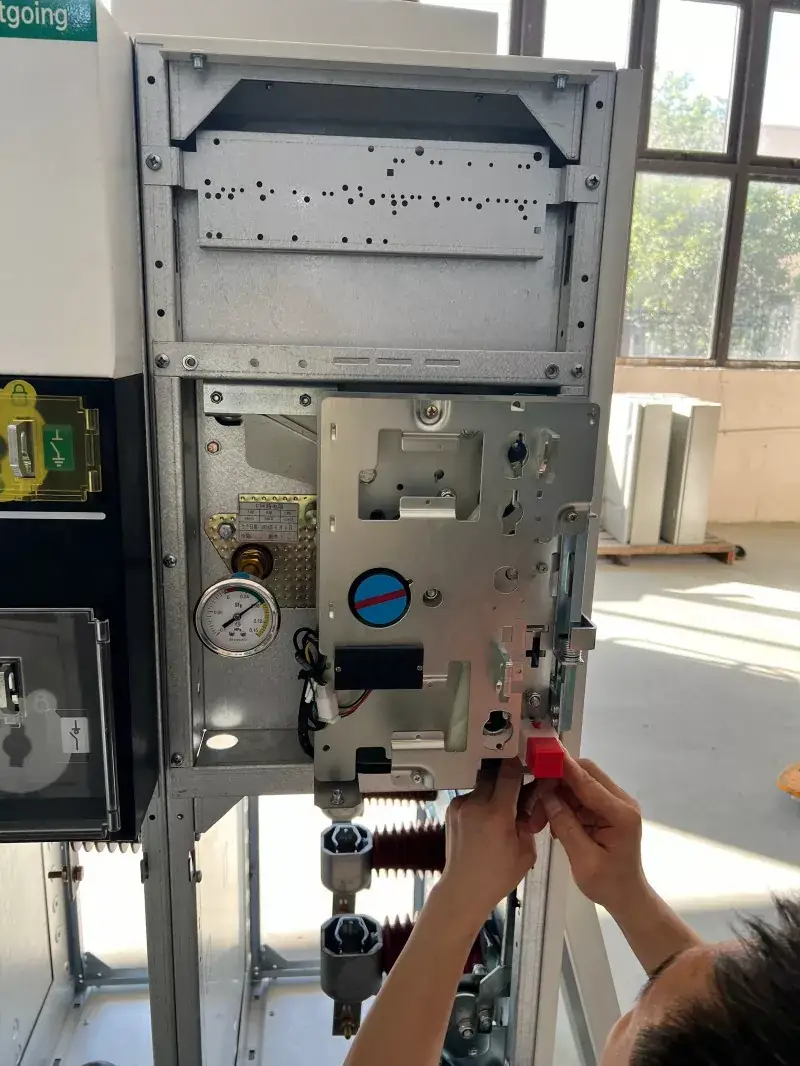

2. Konstrukce třípolohového spínače: Tento spínač zátěže/odpojovače integruje tři polohy: zavřeno, otevřeno a uzemněno. Konstrukce otočného pohyblivého kontaktu poskytuje jednoduché a intuitivní ovládání a viditelnost bodu zlomu je jasně viditelná skrz pozorovací okénko, což splňuje požadavky na bezpečnost údržby. Komplexní mechanické blokování mezi třemi polohami eliminuje možnost chybné obsluhy.

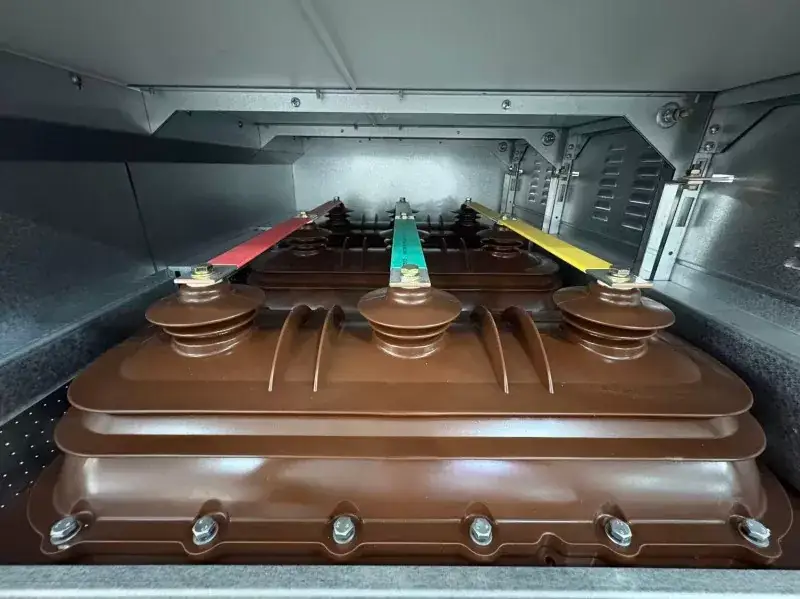

3. Vysoká modularita a rozšiřitelnost: Moduly lze libovolně kombinovat a rozšiřovat pomocí pevně izolovaných přípojnic nebo vyhrazených konektorů, které jsou vhodné pro jednoduché koncové linky i pro komplexní napájecí systémy kruhových sítí. Všechny jednotky mají také vyhrazená rozhraní pro elektrický provoz a automatizaci.

4. Ultra-vysoký stupeň ochrany: Celá skříň skříně dosahuje stupně ochrany IP3X nebo IP4X. Je vybaven komplexním mechanickým blokovacím zařízením a zajišťuje bezpečnost personálu a zařízení. Skříň je vybavena přetlakovým kanálem pro cílené uvolnění tlaku.

Často kladené otázky

•Vyžaduje tento typ plynem izolovaného kompaktního kovového rozváděče RMU SM6 SF6 pravidelnou údržbu?

Ne. Protože všechny živé části jsou utěsněny v komoře z nerezové oceli naplněné plynem SF6, jsou zcela izolovány od vnějších nečistot, vlhkosti a oxidace. Rutinní provoz vyžaduje pouze kontrolu mechanických pohybů ovládací skříňky a odečtů přístrojů pro správnou funkci.

•Je tam dostatek místa pro připojení kabelů? Je instalace snadná?

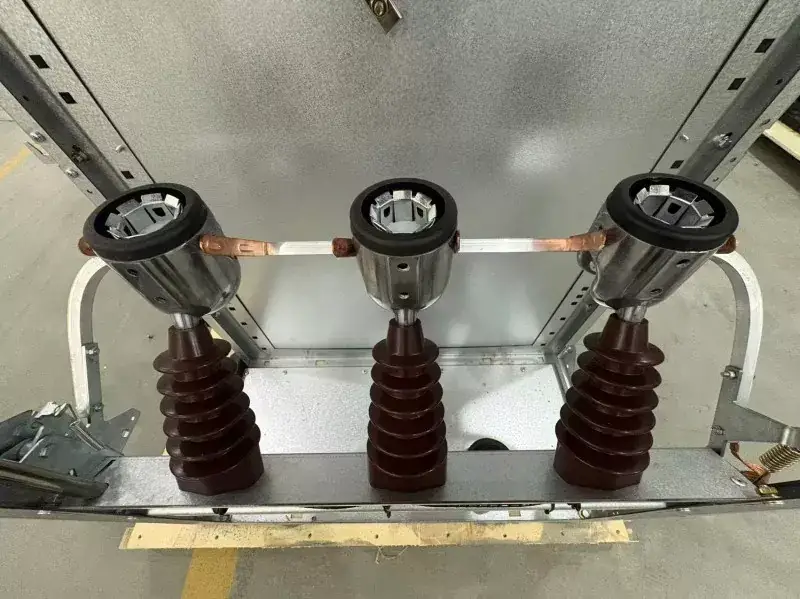

Lugao optimalizovalo uspořádání kabelového prostoru, poskytuje dostatek prostoru pro kabelová připojení, usnadňuje výrobu kabelových koncovek a instalaci zemnících vodičů.

•Jak dlouhá je životnost produktu?

Za normálních provozních podmínek je navržená životnost výrobku obecně až 30 let. Plynové skříně z nerezové oceli mají silnou odolnost proti korozi a mechanická životnost hlavního vypínače (jako je spínač zátěže) může obvykle dosáhnout více než 5 000 cyklů.

•Má vaše společnost zásoby? Jaká je dodací lhůta?

Běžné objednávky lze expedovat přibližně do 15 pracovních dnů. Speciální přizpůsobená řešení (jako je vysoký proud, nestandardní napětí) obvykle vyžadují 15-30 dní.
