Proč jsou vysokonapěťové jističe nezbytné pro ochranu transformátoru?

Představte si napájecí transformátor – masivní, tichý strážce v srdci elektrické rozvodny – náhle zasažený bleskem nebo katastrofickým zkratem. Ve zlomku vteřiny by mohla selhat vnitřní izolace transformátoru, přehřát se vinutí a výsledný výbuch by mohl poškodit celou rozvodnu a uvrhnout tisíce domácností a firem do tmy. Jediné, co stojí mezi tímto scénářem a normálním spolehlivým provozem, je zařízení, které často považujeme za samozřejmost:Vysokonapěťový jistič. Toto zařízení není jen vypínač; je to vysokorychlostní ochranné relé s vysokou přesností, které musí detekovat poruchu, rozhodnout se a přerušit proud, který může dosahovat až desítek tisíc ampér – to vše v časovém okně měřeném v milisekundách. Bez něj by byl transformátor, jeden z nejdražších a nejkritičtějších aktiv v rozvodné síti, ponechán zranitelný vůči silám, k jejichž využití byl navržen.

Základní role vysokonapěťového jističe v ochraně transformátoru není věcí pohodlí; je to otázka přežití sítě. Transformátor je složité, jemné zařízení. Jeho jádro tvoří labyrint měděných vinutí a izolace, který pracuje při vysokých teplotách a při obrovském elektrickém namáhání. Pokud je poruchový proud ponechán přetrvávat, generuje teplo, které může roztavit měď a odpařit olej, čímž vznikne prudký obloukový výboj, který může zničit transformátor. Vysokonapěťový jistič funguje jako konečný strážce. Je to jediné zařízení, které dokáže rychle a rozhodně izolovat transformátor od poruchy a zabránit tak, aby lokalizovaný problém přerostl v systémovou poruchu. Tento článek rozebere technické, ekonomické a provozní důvody, proč je tato základní součást tak nepostradatelná. Prozkoumáme také, jak naše řešení vysokonapěťových jističů ve společnosti Lugao Power Co., Ltd. jsou navrženy tak, aby poskytovaly rychlost, spolehlivost a přesnost potřebnou k ochraně těchto kritických aktiv.

Obsah

• 1. Co je to vysokonapěťový jistič a jak chrání transformátory?
• 2. Proč jsou transformátory náchylné k poruchám bez řádné ochrany?
• 3. Jak se liší různé typy vysokonapěťových jističů pro ochranu transformátoru?
• 4. Jaké technické parametry definují vysoce výkonný jistič?
• 5. Jak moderní řízení a monitorování zvyšuje účinnost jističe?
• Často kladené otázky (FAQ)
• Závěr

Co je to vysokonapěťový jistič a jak chrání transformátory?

Vysokonapěťový jistič je specializované spínací zařízení určené k přerušení poruchových proudů – masivních, nekontrolovaných rázů elektřiny, ke kterým dochází během zkratu – a k izolaci části elektrické sítě, jako je transformátor, od zbytku systému. Není to jednoduchý vypínač. Jedná se o vysokorychlostní zhášedlo s vysokými sázkami, které musí plnit svou funkci s extrémní přesností. Transformátor, který je základním aktivem, které chráníme, je zařízení, které zvyšuje nebo snižuje napětí. Zatímco funguje normálně, vysokonapěťový jistič zůstává v uzavřené poloze, což umožňuje proudění proudu. Avšak v okamžiku, kdy je detekována porucha – obvykle pomocí relé, které monitoruje proudové, napěťové nebo diferenciální signály – se musí jistič rozpojit a uhasit oblouk, který se tvoří mezi jeho kontakty, když se oddělují. Kritickým úkolem je odstranit poruchu dříve, než může způsobit tepelné nebo mechanické poškození transformátoru. U velkého výkonového transformátoru je tato doba vymazání často kratší než 100 milisekund. Abychom to uvedli na pravou míru, mrknutí lidského oka trvá asi 300 až 400 milisekund. Vysokonapěťový jistič musí fungovat rychleji než mrknutí oka, aby ochránil stroj, který může vážit stovky tun.

Fyzika tohoto přerušení je místo, kde se technická výzva stává zřejmou. Když se jistič rozepne, vytvoří se mezi oddělovacími kontakty oblouk. Tento oblouk je v podstatě plazmou – vysoce vodivým kanálem ionizovaného plynu, který by bez kontroly pokračoval ve vedení proudu neomezeně dlouho. K uhašení tohoto oblouku musí jistič ve zlomku sekundy ochladit a deionizovat dráhu oblouku. Různé konstrukce jističů používají různé techniky. Jistič SF6 (sulfur hexafluorid) využívá proud stlačeného plynu SF6 k ochlazení oblouku a odplavení ionizovaných částic, přičemž se spoléhá na výjimečné izolační vlastnosti SF6, aby pak odolal systémovému napětí. Vakuový jistič spoléhá na vysokou dielektrickou pevnost vakua pro zhášení oblouku. Špičkový olejový jistič, i když starší technologie, využívá plyn generovaný odpařováním oleje k chlazení a uhašení oblouku. Všechny tyto metody musí dosáhnout stejného výsledku: nulový proud při další přirozené proudové nule střídavého tvaru vlny a poté rychlé obnovení dielektrické pevnosti, aby se zabránilo opětovnému úderu. Ve společnosti Lugao jsou naše řešení vysokonapěťových jističů postavena na hlubokém porozumění této fyzice zhášení oblouku, což zajišťuje, že naše jističe jsou nejen spolehlivé, ale také předvídatelné ve svém výkonu.

Abychom skutečně pochopili roli ochrany transformátoru, je užitečné zamyslet se nad tím, co transformátor dělá. Je to indukční zařízení. Ukládá energii ve svém magnetickém poli. Když dojde k poruše na sekundární straně transformátoru, energie z primární strany se náhle přenese do poruchy. Transformátor vidí obrovský proud, který nezvládne. Tehdy přichází do hry vysokonapěťový jistič. Obvykle je umístěn na primární straně, na straně vysokého napětí, transformátoru. Jeho úkolem je odpojit transformátor od předřazeného zdroje energie, takže porucha je účinně napájena pouze setrvačností generátoru. Izolací transformátoru od vysokonapěťové sběrnice zabrání jistič eskalaci poruchového proudu do bodu, kdy by došlo k poškození transformátoru. Transformátor bez správně fungujícího vysokonapěťového jističe je jako auto bez brzd; může to chvíli fungovat, ale když se něco pokazí, následky jsou katastrofální. Naše továrna navrhla řadu výrobků vysokonapěťových jističů, které jsou speciálně přizpůsobeny pro ochranu transformátorů a nabízejí řadu možností pro různé jmenovité hodnoty napětí a proudu, aplikační požadavky a podmínky prostředí.

Proč jsou transformátory náchylné k poruchám bez řádné ochrany?

Slabiny výkonového transformátoru jsou zakořeněny v jeho základní konstrukci a materiálech, které používá. Typický velký výkonový transformátor je složitá sestava měděných vinutí, izolace na bázi celulózy a transformátorového oleje. Tato kombinace je navržena pro efektivní provoz v úzkém rozsahu normálních podmínek. Je však přirozeně náchylný k široké škále typů poruch, z nichž mnohé mohou být katastrofální, pokud nejsou okamžitě a automaticky řešeny vysokonapěťovým jističem. Abyste pochopili tuto zranitelnost, musíte ocenit fyziku selhání transformátoru. Nejběžnějším scénářem je zkrat na výstupní (sekundární) straně transformátoru. Pokud je sekundár zkratován, odebírá primární strana proud, který je teoreticky omezen pouze impedancí transformátoru, která je relativně nízká. Tento poruchový proud může být 10 až 20krát vyšší než normální proud při plném zatížení. Výsledkem je náhlé a extrémní zahřátí vinutí, které může roztavit měď a způsobit porušení izolace. Rychlá expanze oleje v důsledku tepla může vytvářet výbušné plyny, což vede k násilnému selhání. Vysokonapěťový jistič musí detekovat tento proudový ráz a odpojit transformátor dříve, než teplota vinutí dosáhne kritické úrovně.

Kromě zkratů jsou transformátory zranitelné i vůči jiným, zákeřnějším hrozbám. Patří mezi ně údery blesku, které mohou způsobit napěťový ráz, který naruší izolaci, a ferorezonance, jev, který může způsobit přepětí a nadproudy, když je transformátor pod napětím nebo bez napětí. Jsou také náchylné k přetížení, které může způsobit postupné přehřívání vinutí a degradaci izolace. I něco tak jednoduchého, jako je porucha přepínače odboček, který upravuje poměr napětí transformátoru, může způsobit katastrofální poruchu. V každém případě je společným tématem to, že porucha nebo abnormální stav, pokud se nechá přetrvávat byť jen několik cyklů, může způsobit trvalé a neopravitelné poškození transformátoru. To je důvod, proč je vysokonapěťový jistič tak důležitý: nejde o reaktivní opatření, ale o proaktivní opatření. Je to jediné zařízení, které dokáže zabránit nevyhnutelným následkům poruchy bezpečným odpojením transformátoru od energetického systému.

Transformátory navíc nejsou náchylné pouze k vnitřním poruchám. Vyskytují se také poruchy v připojené síti. Porucha v distribučním vývodu, který je připojen na sekundární stranu transformátoru, se projeví na primární straně. Transformátor uvidí poruchový proud a pokusí se jej napájet. Zde se koordinace ochranných systémů stává kritickou. Vysokonapěťový jistič na primární straně transformátoru je součástí řetězce zařízení, která jsou navržena tak, aby fungovala koordinovaným způsobem. Například pojistka nebo opětovný uzávěr na sekundární straně může odstranit přechodnou poruchu, ale v případě vážnější poruchy musí fungovat primární jistič, aby chránil transformátor. Bez této koordinace by závada na sekundární straně mohla způsobit zbytečné vypnutí primárního jističe, což by vedlo k výpadku mnohem větší oblasti. To je důvod, proč je ochrana transformátoru problémem na úrovni systému a vysokonapěťový jistič je ústřední, kritickou součástí tohoto systému. NaSpolečnost Lugao Power Co., Ltd., dobře rozumíme těmto principům koordinace a naše řešení vysokonapěťových jističů navrhujeme tak, aby byla plně kompatibilní s širokou škálou schémat ochrany a zajistila bezproblémovou integraci a optimální výkon.

Jak se liší různé typy vysokonapěťových jističů pro ochranu transformátoru?

Při výběru vysokonapěťového jističe pro ochranu transformátoru musí inženýři zvážit konkrétní aplikaci a vybrat si mezi různými technologiemi: SF6, vakuové a olejové jističe. Každý typ má svou vlastní jedinečnou sadu charakteristik, díky kterým je vhodný pro různé rozsahy napětí a proudu. Po desetiletí byly standardem olejové jističe, ale byly z velké části nahrazeny SF6 a vakuovými technologiemi kvůli jejich vynikajícímu výkonu a údržbě. Pochopení historie a vývoje technologie však pomáhá ocenit moderní řešení, která jsou dnes k dispozici.

Olejové jističe jsou nejstarší ze tří. Spoléhají na to, že oblouk je vtažen do oleje, který ochlazuje oblouk a vytváří plynný vodík, který ho pomáhá uhasit. I když jsou robustní a mají relativně vysokou vypínací schopnost, jsou velké, těžké a vyžadují pravidelnou údržbu pro doplnění oleje a odstranění karbonových usazenin. Kvůli oleji také představují nebezpečí pro životní prostředí a požár. V Lugao již nevyrábíme olejové jističe pro nové instalace, ale poskytujeme podporu pro stávající.

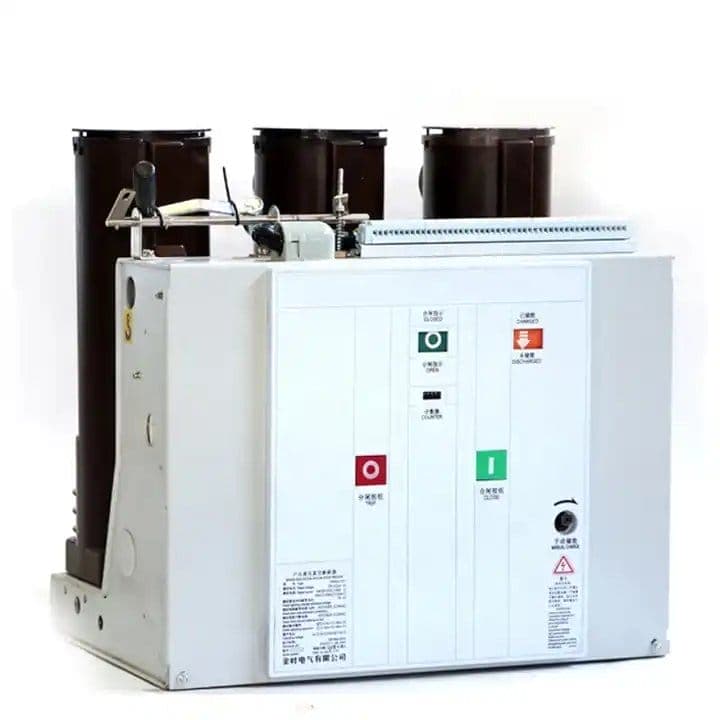

Vakuové jističe jsou modernější a nabízejí několik výhod. K uhašení oblouku používají utěsněnou vakuovou komoru. Bez média pro udržení spalování je oblouk rychle zhášen, když se kontakty oddělí. Výsledkem je velmi kompaktní a lehký design s dlouhými intervaly údržby. Vakuové jističe jsou však obecně omezeny na napětí do asi 72 kV. Pro vyšší napětí se jejich konstrukce komplikuje a prodražuje. Často se používají v distribučních rozvodnách a průmyslových aplikacích. Hlavní výhodou ochrany transformátorů je jejich rychlost a spolehlivost, ale obvykle nejsou vhodné pro nejvyšší napěťové úrovně vyskytující se v přenosových systémech.

Jističe SF6 představují moderní standard pro vysokonapěťové aplikace. Tyto jističe používají plynný fluorid sírový, který má výjimečné izolační vlastnosti a vlastnosti zhášení oblouku. Plyn je stlačován a foukán přes oblouk, aby se ochladil a přerušil proud. Jističe SF6 mají velmi vysokou vypínací schopnost a mohou efektivně pracovat při nejvyšších přenosových napětích. Mají také velmi nízké nároky na údržbu. Naše továrna v Lugao Power Co., Ltd. se specializuje na výrobu vysokonapěťových jističů SF6 již více než 15 let a design jsme vylepšili, abychom zajistili maximální spolehlivost. Níže uvedená tabulka poskytuje srovnávací analýzu těchto tří typů.

Pro ochranu moderních transformátorů je vysokonapěťový jistič SF6 doporučenou volbou pro většinu vysokonapěťových aplikací díky svému vynikajícímu výkonu, spolehlivosti a nízkým nárokům na údržbu. Naše továrna vyrobila tisíce jednotek SF6, které v současnosti chrání kritické transformátory po celém světě. Technologie SF6 poskytuje nejrobustnější ochranu a je to technologie, kterou v Lugao nadále vyvíjíme a zdokonalujeme.

Jaké technické parametry definují vysoce výkonný jistič?

Chcete-li skutečně porozumět ochraně poskytované vysokonapěťovým jističem, musíte se podívat na jeho klíčové technické specifikace. Tyto parametry nejsou jen čísla v datovém listu; jsou to metriky, které definují schopnost zařízení chránit transformátor. Primárními specifikacemi jsou jmenovité napětí, jmenovitý proud, jmenovitý zkratový vypínací proud a jmenovitý zkratový zapínací proud. Tyto parametry v kombinaci s provozní dobou a schopností přechodného obnovovacího napětí (TRV) definují výkonovou obálku vypínače. Ve společnosti Lugao Power Co., Ltd. máme komplexní sadu technických parametrů pro každý z našich modelů vysokonapěťových jističů a můžeme je upravit tak, aby splňovaly specifické požadavky zákazníků.

Jmenovité napětí je nejvyšší napětí, pro které je jistič navržen. Musí to být alespoň systémové napětí.Jmenovitý proud je trvalý proud, který může jistič přenášet bez přehřátí. Ten musí být stejný nebo větší než normální zátěžový proud transformátoru.Jmenovitý zkratový vypínací proud je maximální poruchový proud, který může jistič přerušit. Toto je nejdůležitější parametr pro ochranu transformátoru. Musí být dostatečně vysoká, aby zvládla maximální možný poruchový proud, který by mohl protékat transformátorem. Pokud má jistič příliš nízkou jmenovitou hodnotu vypínacího proudu, nemusí selhat při přerušení vysokoproudé poruchy, což povede ke zničení transformátoru.Jmenovitý zkratový proud je maximální špičkový proud, na který může jistič sepnout, což je důležité v aplikacích, kde může být jistič sepnut při poruše. Provozní doba je doba potřebná k otevření jističe po obdržení vypínacího signálu. Pro ochranu transformátoru je vždy lepší rychlejší doba provozu, protože omezuje množství energie, které se může v transformátoru rozptýlit při poruše. Přechodné zotavovací napětí (TRV) je napětí, které se objeví na kontaktech jističe bezprostředně po přerušení proudu. Tvar vlny TRV je určen indukčností a kapacitou systému. Jistič musí být schopen odolat tomuto TRV bez omezení.

Níže uvedená tabulka shrnuje typické technické parametry pro vysokonapěťový jistič používaný v prostředí rozvodny.

Výběr vysokonapěťového jističe se správnými parametry není triviální úkol. Vyžaduje podrobnou analýzu poruchového proudu transformátoru, který je určen impedancí systému a jmenovitým výkonem transformátoru. Nadhodnocování parametrů vede k vyšším nákladům a zbytečnému přepisování. Jejich podcenění může vést ke katastrofálnímu selhání. Náš inženýrský tým ve společnosti Lugao Power Co., Ltd. poskytuje našim zákazníkům podrobnou technickou podporu, která jim pomáhá vybrat vhodný vysokonapěťový jistič pro jejich specifické potřeby ochrany transformátoru.

Jak moderní řízení a monitorování zvyšuje účinnost jističe?

Vysokonapěťový jistič již není jen mechanický spínač. Moderní verze jsou integrovány se sofistikovanými řídicími a monitorovacími systémy, které výrazně zvyšují jejich účinnost při ochraně transformátorů. Tyto systémy jsou nervovým systémem jističe, poskytují zpětnou vazbu v reálném čase, diagnostiku a schopnost přizpůsobit se měnícím se podmínkám. Jádrem této technologie je ochranné relé, zařízení, které nepřetržitě monitoruje proudové a napěťové signály z transformátoru a sítě. Když detekuje poruchu, vyšle vypínací signál do ovládacího mechanismu vypínače. Relé je inteligence, která rozhoduje o tom, kdy se má pracovat, a jistič je sval, který provádí akci. Bez relé je jistič slepý. Bez jističe je relé impotentní. Díky integraci těchto dvou systémů je moderní ochrana transformátorů tak účinná.

Moderní ochranná relé lze naprogramovat pomocí sofistikovaných algoritmů, které rozlišují mezi různými typy poruch, jako je zkrat, zemní porucha nebo přetížení. Tato inteligence zabraňuje nepříjemnému vypínání, kdy se jistič rozepne v případě nekritické události, což je klíčové pro udržení stabilního napájení. Používají také komunikační protokoly, jako je IEC 61850, ke sdílení informací s ostatními relé v rozvodně, což umožňuje koordinované schéma ochrany. Tato komunikace umožňuje systému izolovat pouze postiženou část sítě, čímž se minimalizuje dopad výpadku. U transformátoru to znamená, že pokud je chyba na sekundární straně, primární jistič může být navržen tak, aby se vypnul až poté, co ji sekundární jističe nevymazaly, což poskytuje záložní vrstvu ochrany.

Kromě relé jsou moderní jističe vybaveny také čidly pro sledování stavu. Tyto senzory měří parametry, jako je doba provozu, dráha kontaktů, tlak plynu (u jističů SF6) a teplota kontaktů. Tato data jsou průběžně shromažďována a analyzována, aby bylo možné provést diagnostické posouzení stavu jističe. Data lze použít k předpovídání poruch dříve, než k nim dojde, což umožňuje proaktivní údržbu, která může výrazně prodloužit životnost zařízení. Pro ochranný jistič transformátoru to znamená, že účinnost jističe je předvídatelnější a spolehlivější. Ve společnosti Lugao Power Co., Ltd. jsme vyvinuli proprietární systém monitorování stavu pro naše produkty vysokonapěťových jističů. Tento systém poskytuje našim zákazníkům kompletní přehled o zdraví jejich jističe, umožňuje jim efektivněji plánovat údržbu a snižuje riziko neplánovaných výpadků. Spojením fyzické odolnosti našich jističů s diagnostickou silou moderního monitorování jsme schopni nabídnout řešení ochrany, které je nejen spolehlivé, ale také inteligentní.

Často kladené otázky (FAQ)

Otázka 1: Jak dlouho trvá vypnutí a odstranění poruchy vysokonapěťového jističe?

Odpověď: U moderního vysokonapěťového jističe je celková doba vymazání – od začátku poruchového proudu do konečného přerušení oblouku – typicky mezi 30 a 50 milisekundami. To je přibližně ve stejnou dobu jako mrknutí lidského oka. Jistič se musí otevřít dostatečně rychle, aby zabránil přehřátí transformátoru a ochránil zbytek sítě před poruchovým proudem. Naše produkty vysokonapěťových jističů ve společnosti Lugao Power Co., Ltd. jsou navrženy tak, aby dosahovaly těchto rychlých otevíracích časů a zajistily tak účinnou ochranu transformátoru.

Otázka 2: Jaký je rozdíl mezi jističem a odpojovačem?

Odpověď: Jistič je určen k přerušení poruchových proudů a ochraně zařízení. Odpojovací spínač je navržen tak, aby izoloval obvod pro údržbu a není určen k přerušení poruchových proudů. Odpojovač je aktivován pouze tehdy, když je obvod bez napětí, obvykle po vypnutí jističe. Jistič je aktivním ochranným zařízením, zatímco odpojovač je bezpečnostním zařízením pro izolaci. Oba jsou nezbytné pro bezpečnou a funkční rozvodnu, ale plní velmi odlišné role.

Otázka 3: Jak často by se měl udržovat vysokonapěťový jistič?

Odpověď: Interval údržby závisí na typu jističe a doporučení výrobce. U vysokonapěťového jističe SF6 je údržba obvykle vyžadována každých 10 až 15 let nebo po určitém počtu operací, podle toho, co nastane dříve. To zahrnuje kontrolu tlaku plynu SF6, ovládacího mechanismu a stavu kontaktu. U vakuových jističů může být interval ještě delší. Naše továrna v Lugao Power Co., Ltd. poskytuje podrobné plány údržby a doporučení pro všechny naše produkty vysokonapěťových jističů, což našim zákazníkům pomáhá prodloužit jejich provozní životnost.

Otázka 4: Co se stane, když se při poruše nerozpojí vysokonapěťový jistič?

Odpověď: Pokud se jistič neotevře, spustí se záložní ochranný systém, známý jako "ochrana při selhání vypínače". To obvykle vypne všechny ostatní jističe, které jsou připojeny ke stejné sběrnici, čímž se izoluje celá část rozvodny. Jedná se o poslední možnost, jak zabránit katastrofické poruše a má za následek širší výpadek proudu. To je důvod, proč je spolehlivost primárního vysokonapěťového jističe tak důležitá, a proto jsme v Lugao Power Co., Ltd. klademe velký důraz na kvalitu a testování v našem výrobním procesu.

Otázka 5: Lze použít vysokonapěťový jistič k ochraně transformátoru před vnitřními poruchami?

Odpověď: Ano, ale vyžaduje to diferenciální ochranné relé. Toto relé měří proud na vstupu a výstupu z transformátoru. Za normálních podmínek jsou tyto proudy stejné. Pokud dojde k vnitřní poruše, budou se proudy lišit a relé vypne vysokonapěťový jistič. Toto je primární ochrana pro vnitřní poruchu transformátoru. Naše řešení vysokonapěťových jističů jsou navržena tak, aby byla plně kompatibilní se schématy diferenciální ochrany.

Závěr

Vysokonapěťový jistič není jen součástí vybavení; je základním strážcem výkonového transformátoru a potažmo celé energetické sítě. Je to jediné zařízení, které dokáže detekovat katastrofální poruchu a přerušit mohutné proudy, které by jinak zničily transformátor. Moderní vysokonapěťový jistič, zejména technologie SF6, na kterou se specializujeme ve společnosti Lugao Power Co., Ltd., se vyvinul v sofistikovanou, inteligentní a vysoce spolehlivou součást. Jeho design je směsí fyziky, pokročilých materiálů a precizní výroby, které společně zajišťují ochranu transformátoru za nejkritičtějších okolností. Transformátor je často nejdražším a nejkritičtějším aktivem rozvodny a jeho ochranu nelze ponechat náhodě. Vyžaduje to jistič, který není jen rychlý, ale spolehlivý, opakovatelný a předvídatelný.

Ve společnosti Lugao Power Co., Ltd. chápeme zásadní roli, kterou naše produkty vysokonapěťových jističů hrají při zajišťování spolehlivosti sítě. To je důvod, proč tolik investujeme do výzkumu, vývoje a kontroly kvality. Naše továrna se věnuje výrobě jističů, které nejen splňují, ale překračují nejpřísnější mezinárodní normy. Pokud chcete upgradovat ochranu transformátoru nebo plánujete novou rozvodnu, zveme vás, abyste se na nás obrátili. Dovolte nám prodiskutovat vaše specifické požadavky a jak mohou naše řešení vysokonapěťových jističů poskytnout ochranu, kterou potřebujete.Kontaktujte Lugao Power Co.,Ltd. dnespro nezávaznou konzultaci a objevte rozdíl, který skutečně spolehlivý vysokonapěťový jistič může znamenat pro vaši ochranu transformátoru.
