Jak vysokonapěťové jističe zajišťují bezpečnost personálu v rozvodnách?

Představte si, že stojíte v hučícím srdci moderní elektrické rozvodny. Vzduch je plný potenciální energie – megawattů energie protékajících masivními transformátory, připravenými rozsvítit město. Pro inženýry a techniky, kteří zde pracují, není největší strach z výpadku proudu; je to katastrofální uvolnění této energie ve formě obloukového záblesku. V takovém prostředí s vysokými sázkami jeVysokonapěťový jistič není jen spínací zařízení; je to nejvyšší bodyguard. Stojí mezi hrubou silou elektřiny a bezpečností personálu, který udržuje síť. Ale jak přesně tento kus techniky plní svou povinnost při záchraně života?

Odpověď spočívá v kombinaci fyziky ve zlomku sekundy, robustních mechanických blokování a bezpečnostních řídicích systémů. AVysokonapěťový jističzajišťuje bezpečnost personálu nikoli tím, že je pasivní bariérou, ale působí jako aktivní strážce, který předpovídá, izoluje a neutralizuje hrozby dříve, než se dostanou k lidským operátorům. Na rozdíl od standardního spínače pracuje ve vakuu vysokotlakého plynu zhášecího oblouk (jako SF6) nebo oleje, který je schopen uhasit plazmový oblouk během milisekund. Skutečné měřítko bezpečnosti je však ve filozofii návrhu, která upřednostňuje ochranu člověka na všech úrovních – od fyzického oddělení živých částí až po logickou izolaci řídicích obvodů. Naše továrna naLugao strávil desetiletí zdokonalováním těchto bezpečnostních hierarchií a zajistil, že každýVysokonapěťový jističvyrábíme, je baštou bezpečí pro muže a ženy, kteří pracují v předních liniích distribuce moci.

Obsah

• 1. Anatomie ochrany: Co dělá jistič Guardian?
• 2. Fyzika aretace: Jak přerušení poruchy eliminuje hrozbu obloukového blesku?
• 3. Hierarchie bezpečnosti: Proč o fyzických a elektrických blokováních nelze vyjednávat
• 4. Konfigurace pro bezpečnost: Jak různá uspořádání rozváděčů ovlivňují personální rizika
• Často kladené otázky (FAQ)
• Závěr: Bezpečnostní partnerství s Lugao Power Co., Ltd.

Anatomie ochrany: Co dělá jistič strážcem?

Abychom pochopili, jak aVysokonapěťový jističchrání životy, musíme rozebrat jeho anatomii. Nejde o jediné zařízení, ale o systém systémů, kde každá vrstva přidává kritickou bariéru proti elektrické katastrofě. Představte si to jako středověké rytířské brnění: vnější skořepina odrazí první ránu, řetězová zbroj absorbuje náraz a polstrovaná spodní vrstva zajišťuje, že nositel náraz přežije. V kontextu vysokého napětí jsou tyto vrstvy fyzickou izolací, aktivním zhášením oblouku a logikou řízení zabezpečenou proti selhání. Každá naše továrna navrhujeVysokonapěťový jističs těmito soustřednými obrannými kruhy, které zajišťují, že i když jeden systém zakolísá, ostatní udrží linii.

Pojďme se projít vrstvami typického živého tanku SF6Vysokonapěťový jističz našeho zařízení:

Vrstva 1: Obálka a izolační médium

První vrstvou bezpečnosti je fyzický kryt. Všechny živé součásti – kontakty, zhášecí komory a spojovací body – jsou utěsněny v uzemněném kovovém obalu. U moderních jističů SF6 je tato obálka naplněna plynem fluoridu sírového (SF6), což je médium s dielektrickou pevností mnohem lepší než vzduch. To znamená, že osoba stojící vedle jističe je již izolována od smrtícího potenciálu uvnitř silnými dielektrickými vlastnostmi plynu a robustní stěnou nádrže. Pokud dojde k poruše, nádrž je navržena tak, aby odolala vnitřnímu tlaku bez prasknutí a zabránila tak úniku horkého plynu a nečistot ven. Tento kontejnment je první, často přehlíženou vrstvou bezpečnosti personálu.

Vrstva 2: Přerušovač – „Srdce strážce“

Když dojde k poruše, zhášecí jednotka vypínače vyskočí do činnosti. Během milisekund se pohyblivý kontakt oddělí od pevného kontaktu. Tato akce sama o sobě by však vytvořila nebezpečný oblouk. Zhášecí jednotka obsahuje nafukovací válec, který mechanicky stlačuje plyn SF6 a směruje vysokorychlostní proud přes zónu oblouku. Tento paprsek ochlazuje oblouk a smetá ionizované částice, čímž proud vynuluje a zastaví tok elektřiny. Samotná rychlost této operace – často méně než 50 milisekund – omezuje trvání poruchy a minimalizuje uvolněnou tepelnou energii, která je primárním zdrojem nebezpečí obloukového výboje. Pro pracovníka stanice to znamená, že případná katastrofická porucha je uhašena dříve, než její energie dosáhne úrovně, která by ohrozila životy. Naše továrnaVysokonapěťový jističsérie jsou testovány tak, aby zvládaly zkratové proudy až do 63 kA, což zajišťuje, že i ty nejzávažnější síťové události jsou bezpečně zvládnuty.

Vrstva 3: Řídicí a blokovací systém

Kromě fyzického uhašení oblouku,Vysokonapěťový jističmusí zajistit, aby nemohlo být provozováno způsobem ohrožujícím pracovníky. Toho je dosaženo pomocí sofistikovaného mechanického a elektrického blokovacího systému. Například zavírací mechanismus je často zablokován, pokud je jistič v "testovací" poloze nebo pokud není uzemňovač zapojen. V našich návrzích začleňujeme „klíčové blokování“, kdy je nutné otočit klíč, aby se uvolnil mechanický blok, což zajišťuje, že operátor fyzicky potvrdí bezpečný stav před změnou stavu jističe. Tato vrstva řídicí logiky je rozhraní člověk-stroj, které zabraňuje náhodnému zapnutí energie, což je hlavní příčina úrazů na pracovišti v rozvodnách.

Fyzika aretace: Jak přerušení poruchy eliminuje hrozbu obloukového blesku?

Termín "obloukový záblesk" je synonymem pro nejzávažnější nebezpečí v rozvodně. Jedná se o typ elektrického výbuchu, který je výsledkem nízkoimpedančního spojení se zemí nebo jinou fází. Výsledná světelná, zvuková a tepelná energie může být okamžitě smrtelná. Primární mechanismus, kterým aVysokonapěťový jističchrání personál je zastavením tohoto oblouku v samém bodě jeho vzniku. K tomu musí přerušovač překonat základní fyziku elektřiny – konkrétně skutečnost, že oblouk vytváří vysoce vodivou dráhu ionizovaného plynu, který nadále nese proud.

Zde je krok za krokem fyzická sekvence, která se vyskytuje uvnitř našehoVysokonapěťový jističpři zjištění závady:

• Detekce a signál:Ochranná relé (není součástí vypínače, ale jsou k němu připojena) snímají nadměrný proud a posílají vypínací signál do ovládacího mechanismu vypínače.
• Oddělení kontaktů (T0):Ovládací mechanismus (pružinový, hydraulický nebo pneumatický) odtlačuje pohyblivý kontakt od pevného kontaktu. Když se kontakty rozdělí, mezi nimi vznikne elektrický oblouk. Tento oblouk je v podstatě zkratem přes izolační plyn, ale s teplotami přesahujícími 20 000 K.
• The Puffer Action (T0 až T2):Současně s pohybem kontaktu stlačuje píst uvnitř zhášedla plyn SF6 a zvyšuje jeho tlak z nominálních 5 barů na více než 15 barů. Tento stlačený plyn je pak vytlačován tryskou do zóny oblouku nadzvukovou rychlostí.
• Zhasnutí oblouku při nule proudu (T3):Vysokorychlostní proud plynu odvádí teplo z oblouku a odfukuje ionizované částice. Tvar vlny přirozeného střídavého proudu (AC) prochází nulovým bodem. Přesně v tomto okamžiku kombinace snížené ionizace a chladícího plynu zastaví opětovné zapálení oblouku. Proud je trvale přerušen.
• Obnova dielektrika:Po přerušení je kontaktní mezera vyplněna čerstvým, neionizovaným plynem SF6, který rychle obnoví svou dielektrickou pevnost a zajistí, že jistič vydrží napětí systému bez opětovného úderu.

Celá tato sekvence se odehrává v časovém rámci 30 až 60 milisekund. Pro technika provádějícího údržbu není hrozba obloukového výboje jen minimalizována; je účinně eliminován, protože energie poruchy je rozptýlena uvnitř utěsněné komory zhášedla, nikoli na volném prostranství rozvodny. Naše továrna provedla rozsáhlou analýzu tohoto procesu vysokorychlostní kamerou, což nám umožnilo vylepšit geometrii trysek a načasování vyfukování v našemVysokonapěťový jističk dosažení co nejrychlejších časů odklízení. Tato rychlost je bezpečnostní. Je to rozdíl mezi krátkou chybou a katastrofou.

K bezpečnosti dále přispívá samotná konstrukce ovládacího mechanismu. Naše továrna používá mechanismus „bez vypnutí“, což znamená, že i když je povel k zavírání při poruše podržen, jistič se vypne a otevře. Toto zabezpečení proti selhání zajišťuje, že personál nebude nikdy vystaven pokusu o opětovné zapnutí napájení do poruchy, což je běžné nebezpečí u starších systémů.

Hierarchie bezpečnosti: Proč se o fyzických a elektrických blokováních nedá vyjednávat

Ve snaze o bezpečnost,Vysokonapěťový jističse řídí přísnou hierarchií: nejprve prevence, poté ochrana a nakonec zmírnění. Fyzické a elektrické blokování zabudované ve skříni vypínače a řídicím systému jsou ztělesněním této hierarchie. Tato blokování nejsou volitelná přídavná zařízení; jsou zásadní pro bezpečný provoz zařízení. Jsou navrženy tak, aby prosazovaly specifickou sekvenci operací a zajistily, že žádná jednotlivá lidská chyba nemůže vést k živému pracovnímu prostředí. Tato filozofie je hluboce zakořeněna v procesu navrhování naší továrny, protože věříme, že nejbezpečnější systém je ten, který ze své podstaty zabraňuje chybám.

Podívejme se na klíčové blokovací mechanismy, které chrání personál během běžných úkolů rozvodny:

1. Blokování na základě polohy (mechanické):Jedná se o fyzické bloky, které zabraňují provozu na základě polohy vypínače (ve výsuvném rozvaděči) nebo uzemňovače. Například jistič nelze zapnout, pokud je uzemňovač v poloze „sepnuto“. Toho je dosaženo prostřednictvím uspořádání vačky a pojistného kolíku. V našemVysokonapěťový jističskříně, používáme pozitivní mechanické spojení, nejen elektrický signál, abychom zajistili, že toto blokování je absolutní. Tím se zabrání extrémně nebezpečnému scénáři uzavření jističe na uzemněné vedení.

2. Blokování klíčů (programové):Tento systém používá řadu zámků a klíčů. Jeden klíč lze vyjmout pouze tehdy, když je jistič ve specifickém stavu (např. vypnutý a izolovaný). Tento klíč se pak používá k odemknutí uzemňovače a tak dále. To si vynucuje přísný postup. Například, aby obsluha provedla údržbu napájecího kabelu, musí: (a) otevřít jistič, (b) izolovat jistič (vytáhnout jej), (c) zapnout uzemňovač. Každý krok vyžaduje jedinečný klíč a sekvence je předem definovaná. Naše továrna poskytuje vlastní klíčová blokovací schémata přizpůsobená konkrétní konfiguraci přípojnic a vývodů každé rozvodny, což zajišťuje, že „bezpečný stav“ je vždy ověřen před udělením přístupu.

3. Elektrické blokování (založené na logice):Jedná se o dozorové kontroly, které zabraňují zapnutí nebo otevření jističe za neplatných podmínek. Například signál "zavřít blok" z ochranného relé zabrání aktivaci zapínací cívky. Ještě důležitější je, že jsme začlenili "anti-pumping" logiku, která zabraňuje tomu, aby se jistič opakovaně zapínal a vypínal, pokud je po poruše zachován povel k zapnutí. Tím se zabrání poškození jističe a případnému katastrofálnímu selhání během odstraňování závad, které by ohrozilo kohokoli v okolí. V našem modernímVysokonapěťový jističU modelů jsou tyto logické funkce integrovány do inteligentního řídicího modulu se schopnostmi autodiagnostiky, což snižuje riziko chyb v zapojení.

Proč je to nesmlouvavé? Zvažte situaci, kdy operátor potřebuje otestovat okruh. Bez těchto blokování by jednoduchá chybná komunikace mohla vést k sepnutí jističe, zatímco zemnící svorka je stále připojena k vedení. Výsledný výbuch by byl smrtelný. Naše továrna naSpolečnost Lugao Power Co., Ltd.považuje blokování za primární, nikoli sekundární bezpečnostní prvek. Tato blokování rozsáhle testujeme za podmínek simulované poruchy, abychom zajistili, že selžou v bezpečném stavu.

Konfigurace pro bezpečnost: Jak různá uspořádání rozváděčů ovlivňují personální rizika

Způsob aVysokonapěťový jističje integrován do rozváděče rozvodny významně ovlivňuje bezpečnost obsluhujícího personálu. Dominují dvě hlavní konfigurace: rozváděče izolované vzduchem (AIS) a rozváděče izolované plynem (GIS). Každý představuje jiný soubor rizik a bezpečnostních výhod. Výběr správného uspořádání je strategickým bezpečnostním rozhodnutím. Naše továrna poskytuje podrobné hodnocení rizik pro každou konfiguraci, což pomáhá energetickým společnostem vyvážit prostorová omezení a bezpečnost personálu.

Porovnejme tyto konfigurace na základě klíčových bezpečnostních parametrů:

Jak ukazuje tabulka, technologie GIS nabízí významný skok vpřed v bezpečnosti personálu. ZapouzdřenímVysokonapěťový jističa všechny ostatní komponenty v kovovém krytu naplněném SF6, GIS prakticky eliminuje riziko externího obloukového výboje. Systém je pod tlakem, takže i když dojde k poruše, nápor je zadržen a tlak se rozptýlí pomocí kanálů pro snížení tlaku, které jsou navrženy tak, aby nasměrovaly jakýkoli výtok pryč od personálu. Naproti tomu jističe AIS jsou namontovány na otevřených konstrukcích, a přestože zahrnují uzemnění a blokování, porucha může stále způsobit prudký a nebezpečný obloukový výboj, který se šíří do rozvodny.

GIS však není bez vlastních bezpečnostních aspektů. Plyn SF6 je hustý a může vytlačovat kyslík v uzavřených prostorách a při závažné vnitřní poruše se mohou tvořit toxické produkty rozkladu. NášVysokonapěťový jističJednotky GIS obsahují systémy monitorování plynů (hustotu a vlhkost) a jsou vybaveny ventily pro odlehčení tlaku a výfukovými filtry pro bezpečnou manipulaci s těmito vedlejšími produkty. Naše oddělení GIS také navrhujeme tak, aby bylo zajištěno, že rutinní přístup k odběru vzorků plynu nebo kontrole komponent lze bezpečně provádět pomocí vhodných osobních ochranných prostředků (PPE). Naše továrna nabízí komplexní balíček školení o specifických bezpečnostních protokolech pro provoz GIS, přičemž zdůrazňuje, že ačkoli tato technologie poskytuje vynikající ochranu, vyžaduje disciplinovaný přístup k údržbě.

Nakonec, ať už si utilita vybere AIS nebo GIS,Vysokonapěťový jističje centrální bezpečnostní složkou. Naše továrna zajišťuje, že bez ohledu na uspořádání rozváděče je námi dodávaný jistič vybaven nejvyšší úrovní blokování, schopností zhášení oblouku a diagnostickou inteligencí pro ochranu lidí, kteří udržují elektrickou síť.

Často kladené otázky (FAQ)

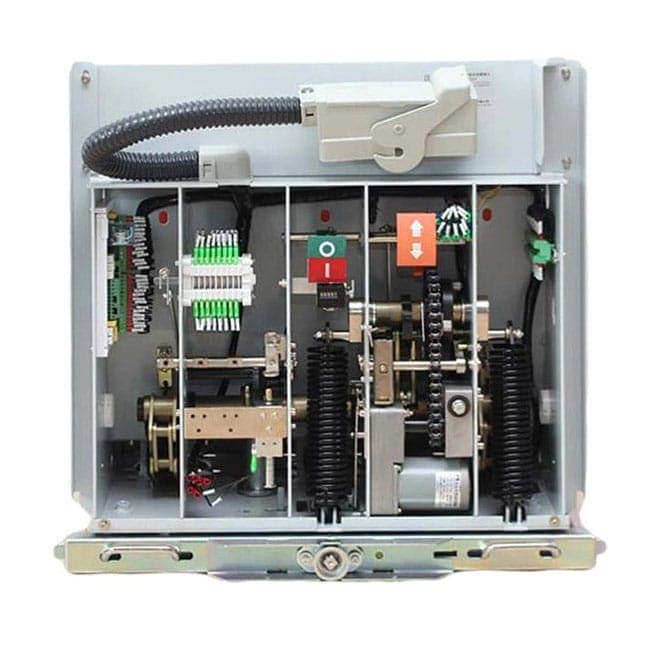

Otázka 1: Jaký je hlavní rozdíl mezi jističem SF6 a vakuovým jističem z hlediska bezpečnosti?

Odpověď: Pro bezpečnost se používají SF6 i vakuové jističe, ale liší se svým médiem. Jističe SF6, stejně jako ty od Lugao Power Co., Ltd., používají plyn SF6, který nabízí vynikající dielektrické vlastnosti a je ideální pro vysokonapěťové aplikace (až 800 kV). Obsahují oblouk v utěsněné komoře, ale samotný plyn vyžaduje pečlivé zacházení, protože jde o skleníkový plyn. Vakuové jističe používají jako dielektrikum vakuum, které je extrémně bezpečné a nevyžaduje manipulaci s plynem, ale jsou obvykle omezeny na střední napětí (až 52 kV) kvůli fyzikálním omezením vakuového zhášedla. Pro bezpečnost personálu vysokonapěťové rozvodny nabízí SF6 vynikající schopnost přerušení, ale robustní systémy pro manipulaci s plynem a monitorovací systémy jsou zásadní pro zmírnění jeho environmentálních rizik a rizik udušení.

Otázka 2: Jak "Trip-Free" mechanismus ve vysokonapěťovém jističi zvyšuje bezpečnost?

Odpověď: Mechanismus „bez zablokování“ je kritickým bezpečnostním prvkem. Zajišťuje, že pokud operátor podrží zapínací tlačítko vypínače, zatímco je aktivní vypínací povel (kvůli poruše), vypínač potlačí zapínací povel a zůstane vypnutý. Tím se zabrání tomu, aby se jistič pokusil zavřít a znovu napájet vadný obvod, když je v blízkosti personál. Účinně uvádí jistič do stavu, který nelze potlačit ručním zásahem, a zabraňuje tak potenciálně katastrofické opětovné poruše. Tento design je ústředním bodem filozofie zabezpečení proti selhání v naší továrně.

Otázka 3: Lze vysokonapěťový jistič otevřít na dálku, aby byla zajištěna bezpečnost personálu během katastrofy?

Odpověď: Ano. Moderní vysokonapěťové jističe jsou vybaveny možností dálkového vypínání přes SCADA nebo řídicí systémy rozvodny. To umožňuje operátorům otevřít jistič z bezpečné vzdálenosti (kontrolní místnost) v případě nouze, jako je požár, zemětřesení nebo hrozící nebezpečí obloukového výboje, dříve než se kdokoli přiblíží k zařízení. Toto dálkové ovládání je klíčovou výhodou moderních digitálních rozvoden, výrazně snižuje riziko ohrožení lidského života při extrémních událostech. Naše továrna integruje robustní komunikační rozhraní (IEC 61850) pro zajištění spolehlivého vzdáleného provozu.

Otázka 4: Jaké bezpečnostní prvky brání pracovníkovi v náhodném uzavření jističe, když je v kabině jiný pracovník?

Odpověď: Tomu se brání především kombinací mechanického blokování a visacího zámku. U většiny konstrukcí rozváděčů nelze jistič zajet do polohy „zavřeno“, pokud obvod není kompletní. Mechanismus má navíc „uzemněnou“ polohu, která mechanicky zabraňuje sepnutí uzemňovače, pokud je jistič sepnutý. A konečně, použití procedur lockout/tagout (LOTO) s fyzickými visacími zámky na ovládacím obvodu vypínače zajišťuje, že vypínač nemůže být vzdáleně nebo lokálně uzavřen během údržby. Tato vícevrstvá opatření vytvářejí systém zabezpečený proti selhání.

Otázka 5: Má Lugao Power Co., Ltd. poskytovat školení o bezpečném provozu svých vysokonapěťových jističů?

Odpověď: Ano, nabízíme komplexní školicí programy jako součást našeho poprodejního servisu. Školení zahrnuje nejen základní obsluhu, ale také podrobné moduly o blokovacích systémech, bezpečnosti obloukového výboje, nouzových postupech a správném používání osobních ochranných prostředků (OOP). Poskytujeme školení na místě a virtuální simulace, abychom zajistili, že operátoři a technici rozumí bezpečnostním mechanismům zabudovaným v našem zařízení. Tento závazek ke vzdělávání je součástí naší základní filozofie být partnerem v oblasti bezpečnosti, nikoli pouze dodavatelem zařízení.

Závěr: Bezpečnostní partnerství s Lugao Power Co., Ltd.

Vysokonapěťový jistič je neopěvovaným hrdinou bezpečnosti rozvoden. Je to zařízení, které neviditelně stojí, aby zadrželo zuřivost chyby, zařízení, které vynucuje přísný sled operací, a zařízení, které fyzicky odděluje muže a ženy od milionů voltů, které napájí náš svět. NaSpolečnost Lugao Power Co., Ltd., naše továrna jednoduše nevyrábíVysokonapěťový jističjednotky; navrhujeme bezpečnostní systémy. Chápeme, že za každou specifikací a každým protokolem o zkoušce je pohoda lidské bytosti. Jsme odhodláni posouvat hranice technologie přerušení, blokovací logiky a diagnostické inteligence, abychom zajistili, že naše produkty budou nejen chránit síť, ale také lidi, kteří ji obsluhují. Bezpečnost není kontrolní seznam; je to naše kultura.
