Jaké jsou plány využití nízkonapěťového výsuvného rozvaděče GCS?

Jaké jsou plány využití nízkonapěťového výsuvného rozvaděče GCS?

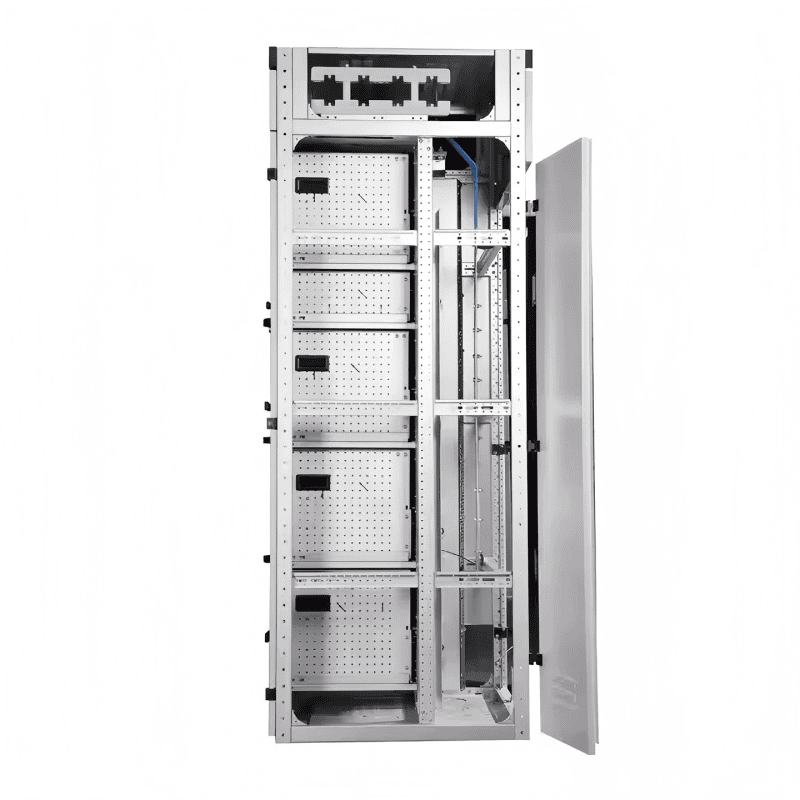

Plán hlavního okruhu

  Plán hlavního obvodu skříně GCS má 32 skupin a 118 specifikací, kromě plánů a specifikací odvozených ze změn v řízení a ochraně pomocných obvodů. Zahrnuje potřeby výroby energie, napájecího zdroje a dalších energetických uživatelů, se jmenovitým pracovním proudem 5000A, vhodný pro výběr distribučních transformátorů 2500kVA a méně. Kompenzační skříně kondenzátorů jsou navrženy tak, aby vyhovovaly potřebám napájení a použití ke zlepšení účiníku, a skříně tlumivky jsou navrženy tak, aby zohledňovaly potřeby komplexní investice.

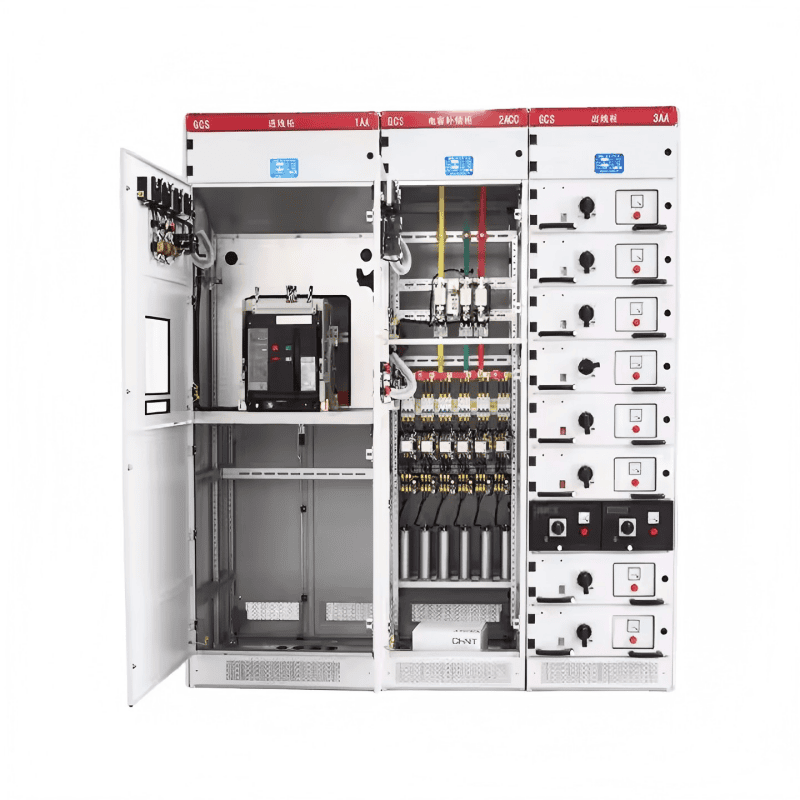

Plán pomocného okruhu

  V atlasu pomocných obvodů GCS je 120 plánů pomocných obvodů. Plán pomocných obvodů stejnosměrné provozní části se používá především pro nízkonapěťový závod (staniční) systém elektrárenských rozvoden. Je vhodný pro nízkonapěťový systém elektrárny 200MW a méně a 300MW a vyšší jednotky, obecný režim řízení pracovního (pohotovostního) napájecího vedení, napájecího podavače a podavače motoru.

  Pomocný plán AC provozní části se používá především pro nízkonapěťový systém rozvoden v továrnách, dolech, podnicích a výškových budovách. K dispozici je 6 kombinací vhodných pro řízení provozu duálního zdroje. Neexistuje žádná provozní elektrická blokovací pohotovostní automatická házení, samoobnovení a další řídicí obvody, které lze přímo použít ve strojírenství.

  Řídicí zdroj stejnosměrného proudu je 220 V nebo 110 V stejnosměrný a řídicí zdroj střídavého proudu je 380 V nebo 220 V AC. Jedná se o kompletní skříň složenou ze zásuvkových jednotek. Napájecí zdroj 220V je odvozen od zdroje veřejného ovládání napájeného z vyhrazeného ovládacího transformátoru v této skříni. Napájecí zdroj pro veřejnou kontrolu používá neuzemněný ovládací transformátor a zdroj 24V je vyhrazen pro použití v případě potřeby slaboproudých signálních světel.

  Místo instalace wattmetru, způsob zavedení napěťového signálu a další požadavky na instalaci a použití jsou podrobně uvedeny v "Pokynech k přípravě" schématu pomocného obvodu.

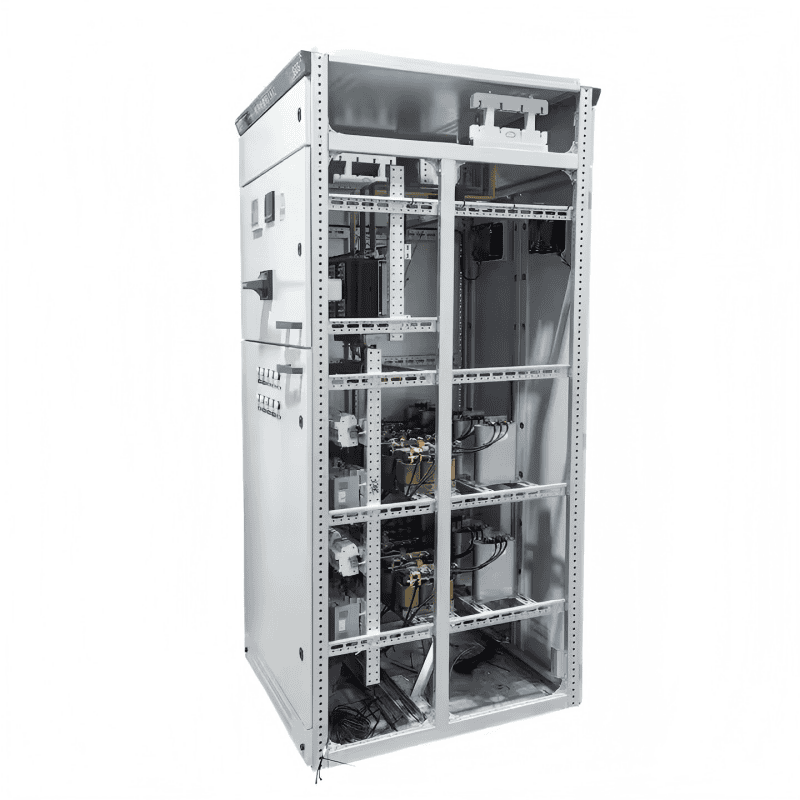

Hlavní přípojnice

Za účelem zlepšení dynamické tepelné stability přípojnice a zlepšení nárůstu teploty kontaktní plochy používají všechna zařízení tvrdé měděné přípojnice řady TMY-T2. Měděné přípojnice jsou pocínované po celé délce a lze použít i postříbřené měděné přípojnice po celé délce. Horizontální přípojnice a vertikální přípojnice jsou instalovány v místnosti izolace přípojnic ve skříni. Neutrální zemnící přípojnice používá tvrdou měděnou lištu. Je připojen horizontální neutrální zemnící vodič (PEN) nebo zemnící + neutrální vodič (PE+N).

Hlavní vypínač

Pro napájecí vedení a napájecí spínače 630A a více se volí především řada DW45, dále lze zvolit řadu DW48, AE, 3WE nebo ME. V případě potřeby lze také vybrat importovanou řadu M nebo řadu F.

Pro spínače ovládání podavače a motoru pod 630A volí Wang An řadu TG a řadu CM1. Série NM, řada CDM, řada TG30 a další lisované skříňové spínače.

Pro zlepšení dynamické stability hlavního okruhu jsou navrženy speciální kombinované svorky přípojnic a izolační podpěry řady GCS. Jsou vyrobeny z vysoce pevných, nehořlavých syntetických polštářových materiálů s vysokou izolační pevností, dobrým samozhášením a jedinečnou strukturou.

Pro snížení nárůstu teploty přepážek, zástrček a kabelových hlav funkčních jednotek je navržen speciální adaptér do skříně GCS. Adaptér má velkou kapacitu a nízký nárůst teploty.

Pokud konstrukční oddělení vybere nové elektrické komponenty s lepším výkonem a pokročilejší technologií podle potřeb uživatelů, mají skříně řady GCS dobrou všestrannost a nebudou způsobovat potíže při výrobě a instalaci kvůli aktualizovaným elektrickým komponentům.

Výběr elektrických součástí

Skříně GCS používají hlavně elektrické komponenty s pokročilou technologií, vysokým výkonem a indikátory stability a využívají dováženou technologii, kterou lze sériově vyrábět v Číně.
