Jaké jsou charakteristiky nízkonapěťového rozváděče typu GGD?

Úvod struktury GGD

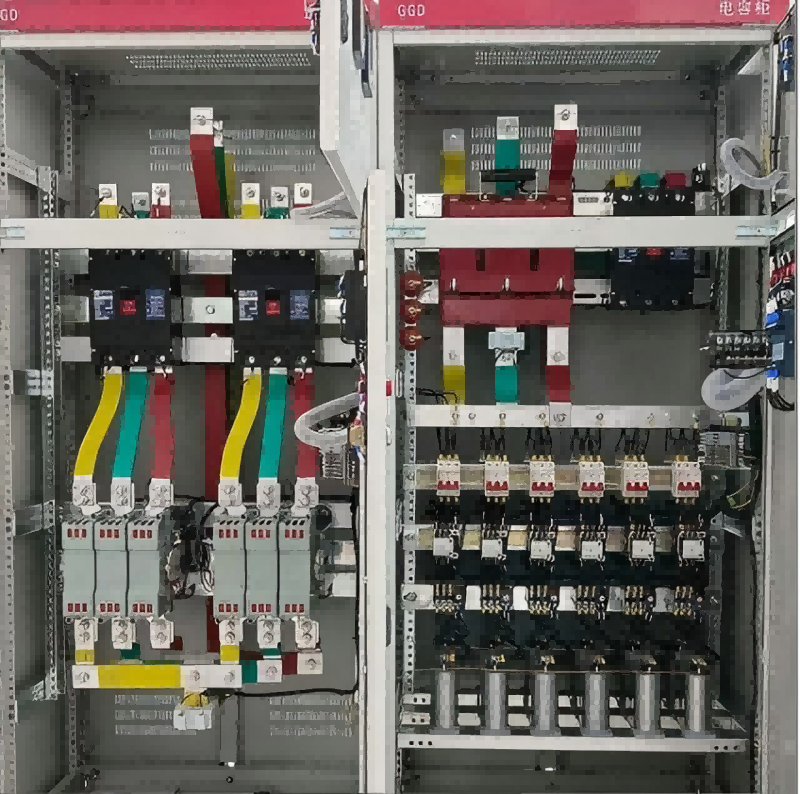

Skříň GGD typu AC nízkonapěťové distribuční skříňky přijímá typ obecně účelné skříně, rám je sestaven s 8MF studenou ocelovou lokálně svařovanou a části obecné skříňky jsou navrženy podle modulárního principu a jsou zde montážní otvory 20 forem. Vysoký koeficient zobecnění umožňuje továrně realizovat předvýrobu, což nejen zkracuje výrobní cyklus, ale také zlepšuje pracovní účinnost.

Konstrukce kabinetu GGD se při provozu kabinetu plně zvažuje problém rozptylu tepla. Na horních a dolních koncích skříně jsou různé množství slotů rozptylu tepla. Když se elektrické komponenty uvnitř skříně zahřejí, teplo stoupá a je vypouštěno skrz sloty na horním konci, zatímco studený vzduch je do skříně neustále přidán do skříně na spodním konci, takže uzavřená skříň je tvarována do přirozeného vzduchového kanálu zdola nahoru, aby se dosáhlo účelu rozptýlení tepla.

GGD kabinet v souladu s požadavky moderního návrhu modelování průmyslových produktů, aby se použila zlatý poměr metody navrhování exteriéru skříně a dělení každé části rozměrů, takže celá kabinet Spojených států nyní velkorysý, nový vzhled.

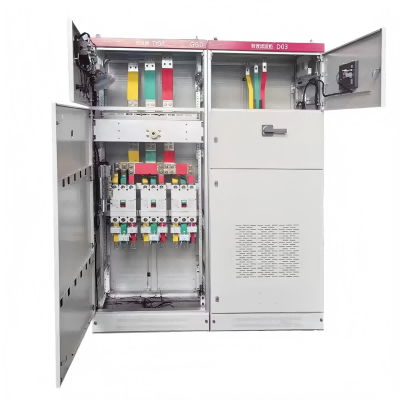

Dveře skříně jsou spojeny s rámem otočnými pohyblivými závěsy, které se snadno instalují a demontují, a sklopený okraj dveří je zabudován po kabelu horského typu a zabudovaný pás mezi dveřmi a rám má určitou kompresní fázi, která může zabránit přímému poklesu dveří, a také zlepšuje úroveň ochrany dveří. Přístrojové dveře s elektrickými komponenty s vícevláknovými měkkými měděný vodič připojenými k rámu, montážní části skříně a rámem skříně s kyvným šrouby připojenými k skříňce představují kompletní uzemňovací ochranný obvod.

Flexibilní schopnost expanze

Hlavní obvod kabinetu GGD je navržen s 129 programy, celkem 298 specifikací (s výjimkou programů a specifikací odvozených z funkčních změn pomocných obvodů a změn řídicího napětí).

Schémata 123 Specifikace GGD1 typu 49

Programy GGD2 typu 53 107 Specifikace

GGD3 typu 27 Programy 68 Specifikace

Konstrukce pomocných obvodů je rozdělena do dvou částí, schématu napájení a schématu elektrárny a v kabinetu GGD je dostatek místa pro instalaci sekundárních komponent.

GGD kabinet přijímá hlavně pokročilejší elektrické komponenty, které mohou být hromadně vyráběny na domácím trhu, a zároveň podle principu ekonomiky a přiměřenosti zachovává část dostupných starých produktů pod předpokladem plného zvážení proveditelnosti a nepoužívá zastaralé výrobky.
