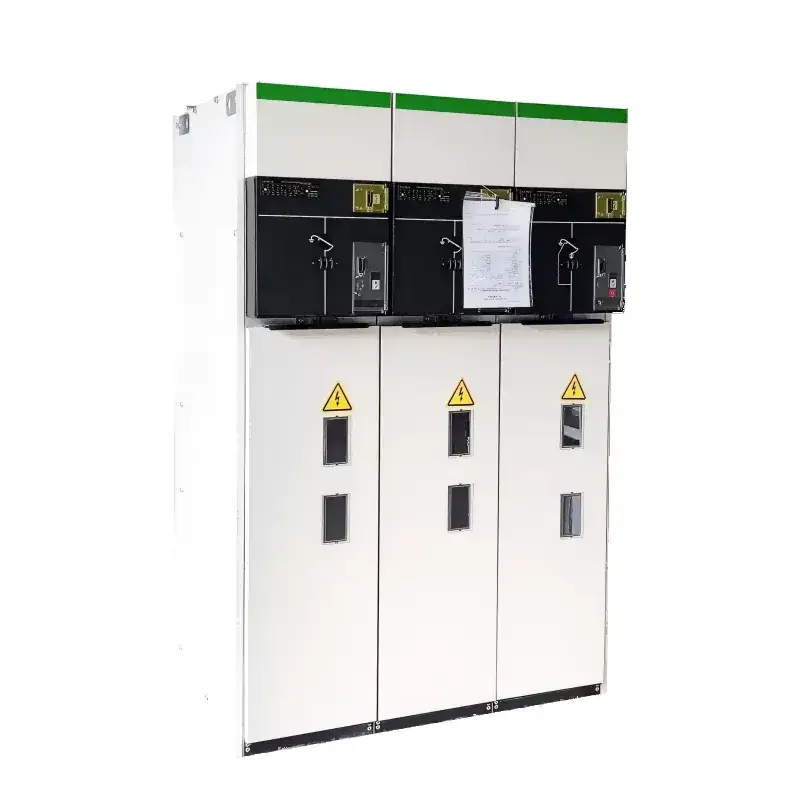

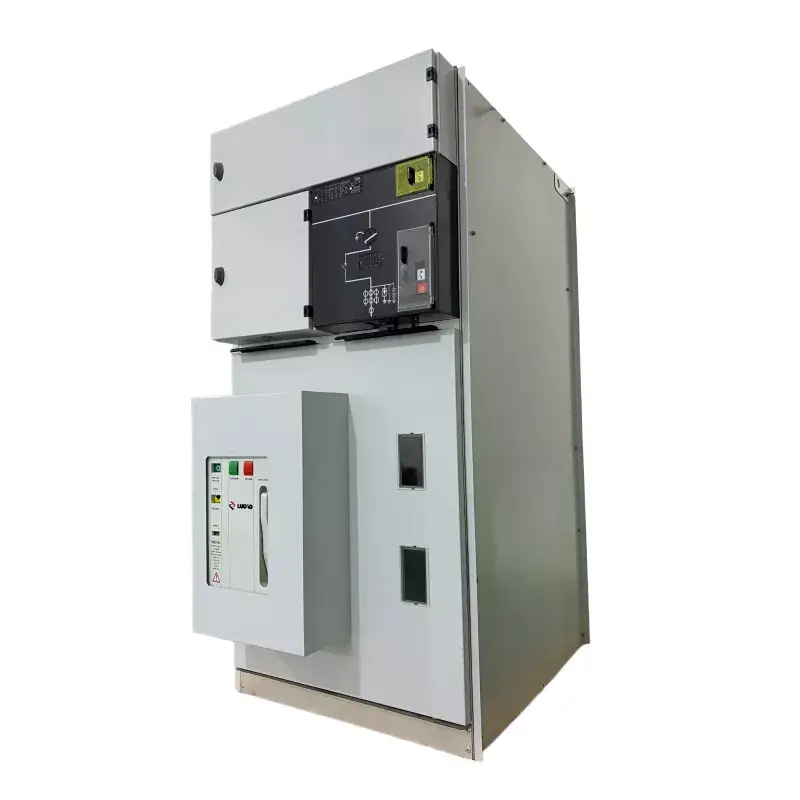

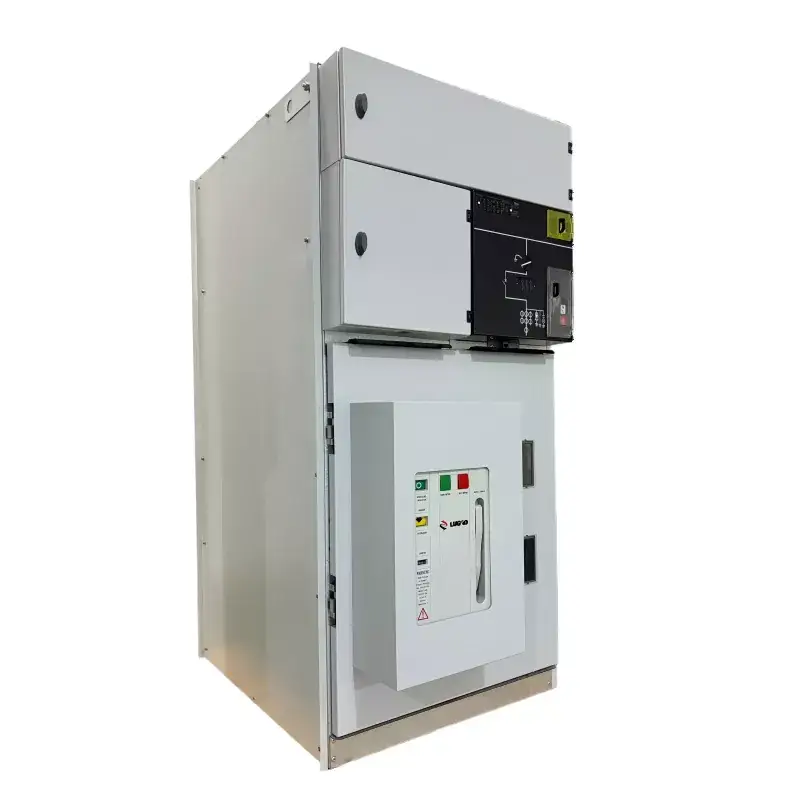

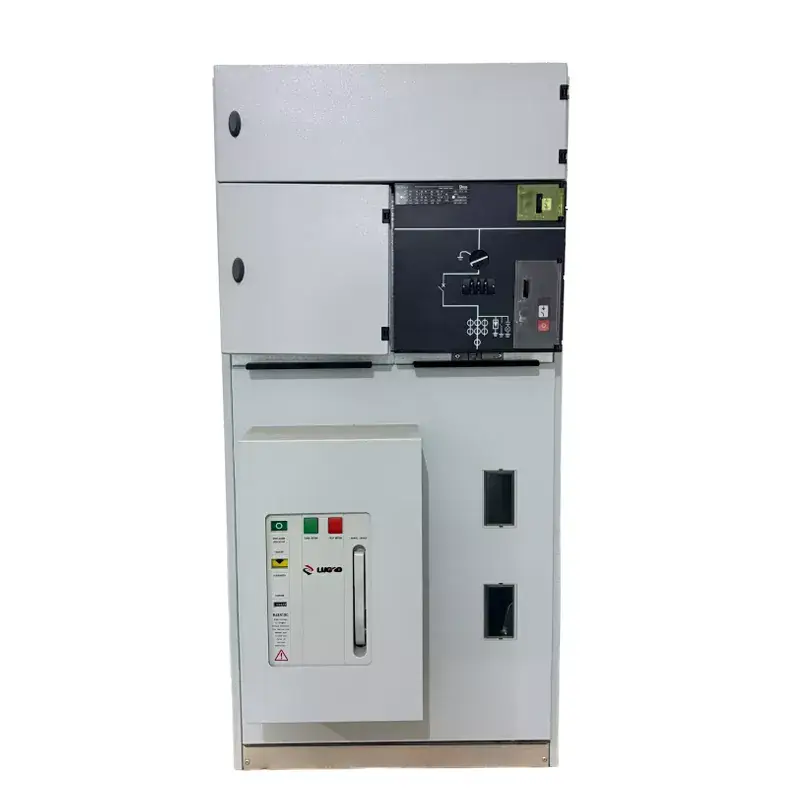

SM6 Vnitřní plynem izolovaný kruhový rozváděčový panel s VCB

Rozváděč LGSM6 vnitřní plynem izolované kruhové hlavní jednotky s VCB je kruhová hlavní jednotka, která využívá vzduch jako izolační médium a je vybavena vysoce výkonným vakuovým jističem (VCB). Jmenovitá napětí pokrývají 10 kV, 12 kV a 24 kV. Vzhledem k tomu, že jako izolační médium používá vzduch, není potřeba monitorování plynu nebo regenerace. Je široce používán v různých scénářích, jako jsou průmyslové a těžební podniky, rozvody energie v domácnostech a místnosti pro rozvod větrné a solární energie. Roční prodeje přesahují 3 000 kusů a běžná řešení jsou udržována na skladě, aby bylo zajištěno rychlé dodání.

Odeslat dotaz

Popis výrobku

Rozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky LGSM6 s VCB je plně uzavřená kruhová hlavní jednotka, která využívá plyn SF6 jako primární izolační médium. Jeho hlavním rysem je integrace vakuového jističe (VCB) do uzavřené plynové komory. To zachovává výhody plynem izolovaných rozváděčů, jako jsou malé rozměry a bezúdržbový provoz, a zároveň má vysokou vypínací schopnost a vhodnost pro častý provoz vakuových vypínačů. Proto je velmi vhodné pro aplikace v průmyslových a těžebních podnicích, distribuci elektrické energie v domácnostech, výrobě větrné a solární energie a různých rozvodnách. Jako profesionální výrobce GIS RMU řešení rozváděčů Lugao plně vyhovuje mezinárodním standardům, jako jsou IEC, ISO a CE, což zajišťuje globální uznání a spolehlivý provoz v různých scénářích distribuce energie.

Hlavní technické parametry

Žádný.	Položka		Jednotka	Parametry
1	Jmenovité napětí		kV	12	24	36	40.5
2	Jmenovitý proud		A	630/1250
3	Jmenovitá frekvence		Hz	50/60
4	1-minutové výkonové frekvenční výdržné napětí	Celková hodnota	kV	42	55	80	95
		Bod zlomu		48	65	95	110
5	Odolné napětí bleskového impulsu	Celková hodnota	kV	75	125/150	170	95
		Bod zlomu		85	150/160	185	215
6	Jmenovitý krátkodobý výdržný proud	Hlavní okruh	kA	25/2s
		Uzemňovací obvod		25/2s
7	Jmenovitý špičkový výdržný proud		kA	63			50
8	Jmenovitý přenosový proud		A	1300~1700
9	Jmenovitý vypínací proud při zavírání zátěže		A	630
10	Jmenovitý vypínací proud nabíjení kabelu		A	50/10
11	Vypínací proud transformátoru bez zátěže		A	20
12	Kabel nabíjecí zem Fault Breaking Current		A	100			80
13	Jmenovitý zkratový vypínací proud		kA	20
14	Jmenovitý zkratový uzavírací proud		kA	63			50
15	Třída ochrany			IP3X
16	Životnost spínače zátěže		Čas	5000
17	Životnost uzemňovacího spínače		Čas	5000

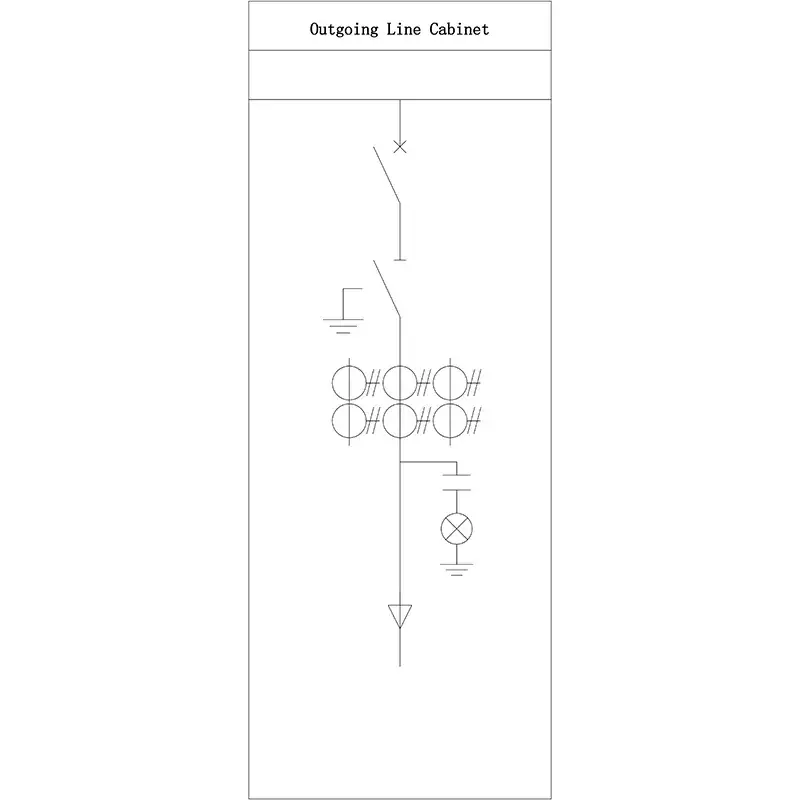

Typický schématický diagram:

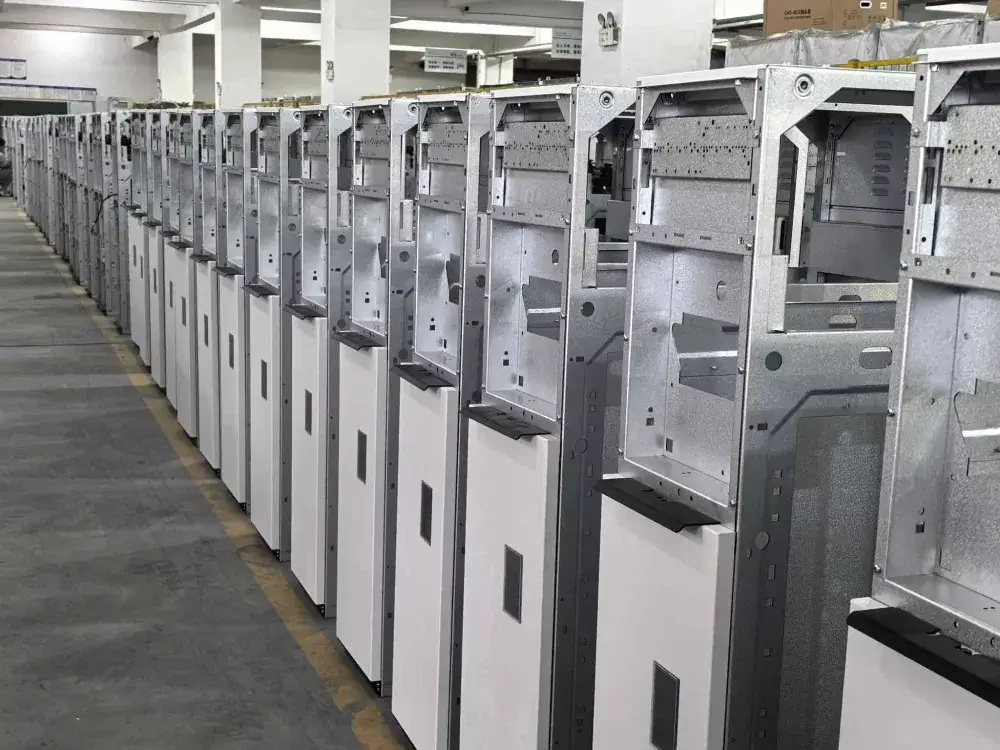

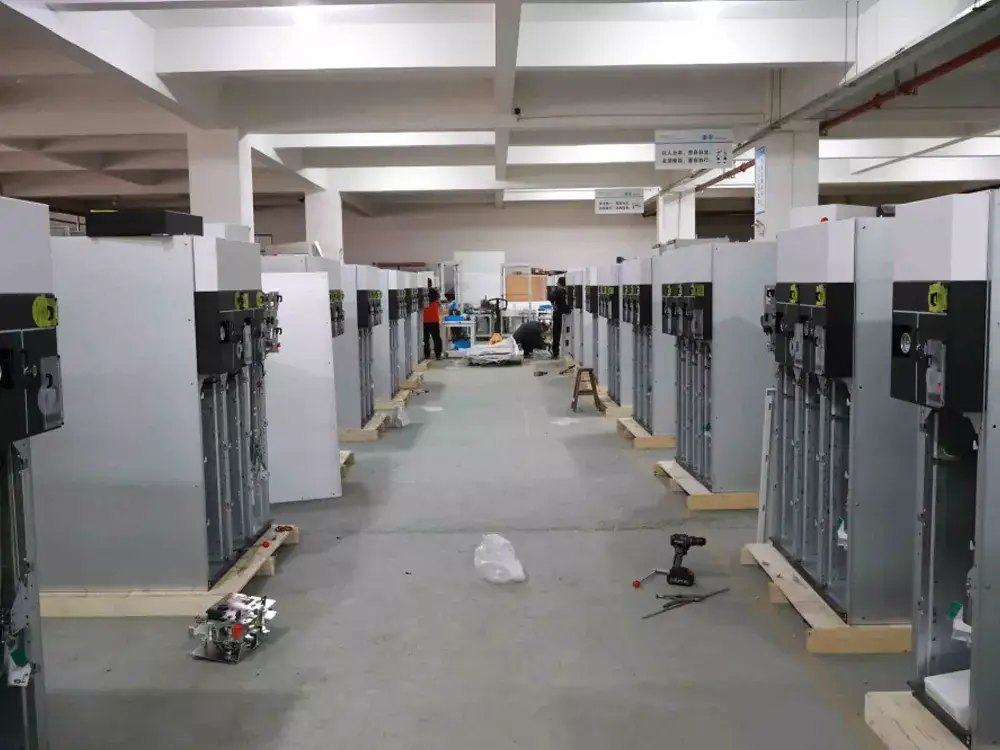

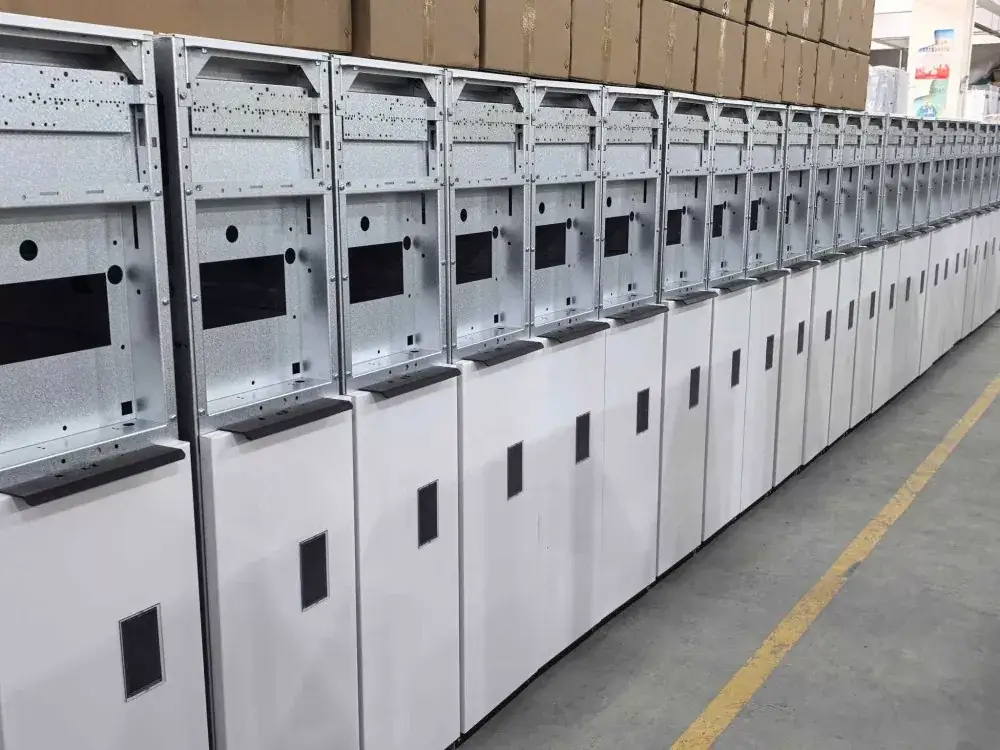

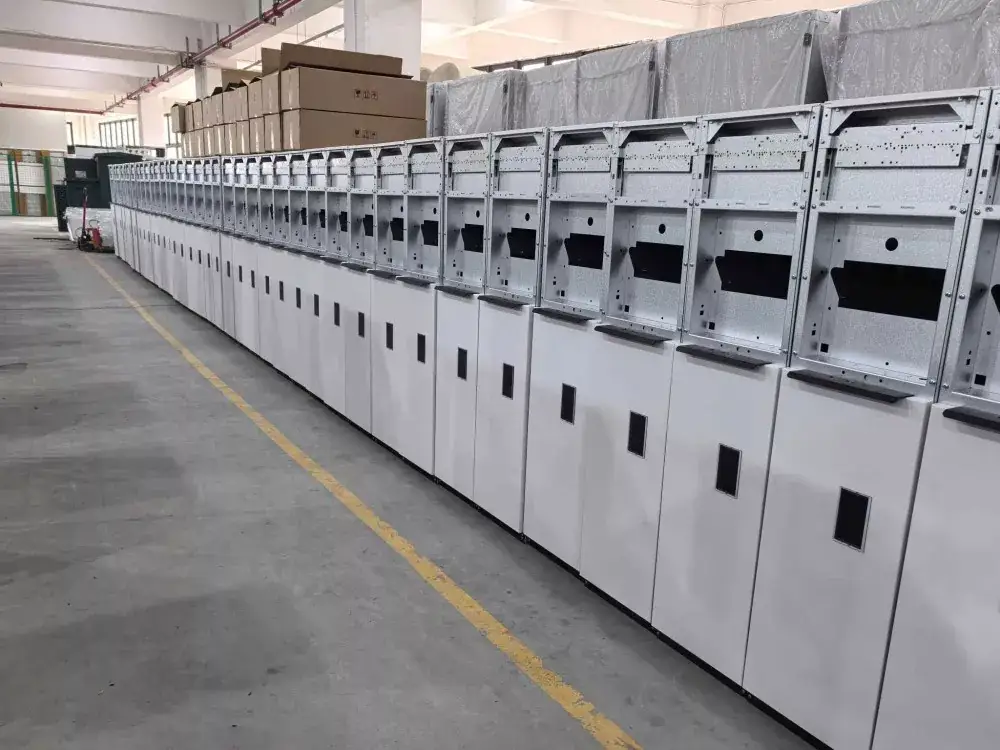

Tovární střelba:

Základní technologické vlastnosti:

1. Je použit rozváděčový panel vnitřní plynem izolované kruhové hlavní jednotky LGSM6 s VCB, který eliminuje jiskření v hlavním obvodu a má dlouhou elektrickou životnost. Celý vakuový vypínač je utěsněn v plynové komoře z nerezové oceli naplněné plynem SF6, zcela jej izoluje od vnějšího prostředí a zlepšuje spolehlivost izolace.

2. Všechny součásti pod napětím pod vysokým napětím, jako jsou přípojnice, odpojovače, vakuové vypínače a proudové transformátory, jsou utěsněny uvnitř plynové komory a nevyžadují žádnou údržbu po celou dobu své životnosti a žádné čištění izolačních součástí.

3. Kompaktní velikost může výrazně ušetřit podlahovou plochu rozvodny, takže je zvláště vhodná pro prefabrikované rozvodny nebo projekty s omezeným prostorem.

4. Je vybaveno pěti pojistkovým mechanickým blokováním, aby se zabránilo nesprávné obsluze. Vzduchová komora je vybavena směrovým přetlakovým kanálem pro zajištění provozní bezpečnosti.

5. Vyhrazuje rozhraní pro elektrický provoz a automatizaci pro splnění požadavků inteligentních distribučních sítí.

Scénáře aplikace:

Průmyslový sektor: Tovární distribuce energie, těžba

Stavebnictví: Komerční komplexy, výškové budovy, rezidenční komunity

Nová energie: Výroba větrné energie, fotovoltaické elektrárny

Infrastruktura: Letiště, metro

Zásobování a servis

Zásoby a dodávky: Udržujeme velké zásoby; běžné objednávky expedujeme přibližně do 10 dnů.

Poprodejní servis: Poskytujeme 24hodinovou odezvu a podporu na místě, pokyny k instalaci a uvedení do provozu.

Přizpůsobené služby: Můžeme poskytnout řešení pro nestandardní rozváděčové rozváděče LGSM6 vnitřní plynem izolované kruhové hlavní jednotky s VCB podle potřeb zákazníka, jako jsou speciální úrovně napětí, schémata sekundární ochrany a paralelní připojení skříně.
