GW4 Series 220kv Venkovní odpojovač přerušení zátěže

LUGAO GW4 Series 220kv venkovní odpojovače přerušení zátěže jsou dvousloupové, horizontální rotační odpojovače vhodné pro venkovní prostředí, vyznačující se vysokou mechanickou pevností a vynikající odolností proti korozi. Tyto odpojovače 220 kV se používají především pro vysokonapěťovou boční izolaci v rozvodnách. Při kontrole nebo údržbě vytváří odpojovač vzduchem izolovanou přestávku, která zajišťuje fyzické oddělení izolovaného zařízení od systému pod napětím. Mohou být také použity s uzemňovačem pro bezpečnostní uzamčení.

Modelka:GW4

Odeslat dotaz

Popis výrobku

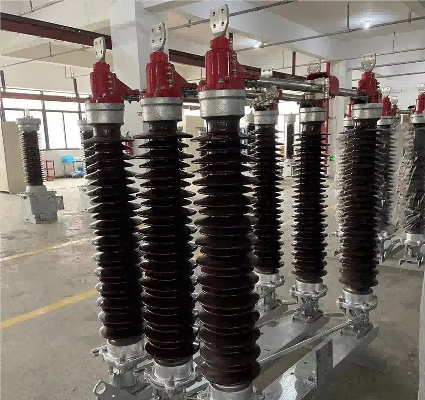

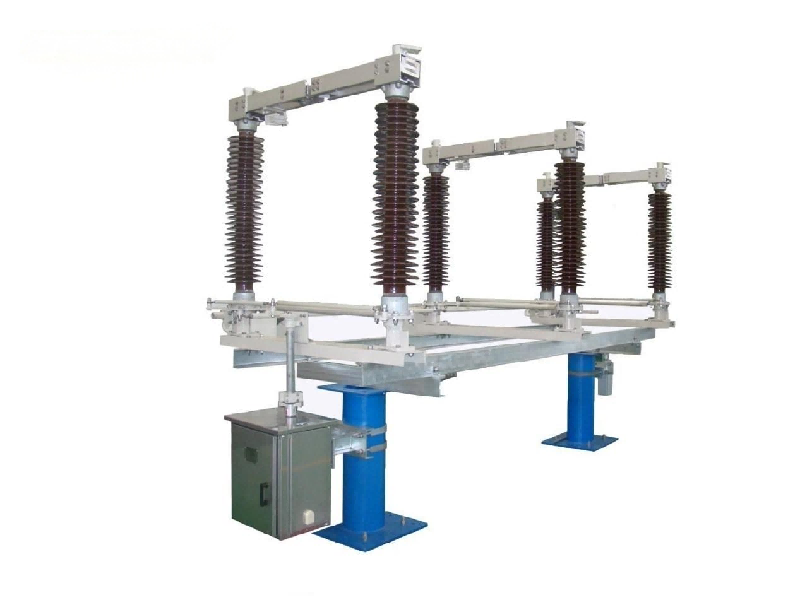

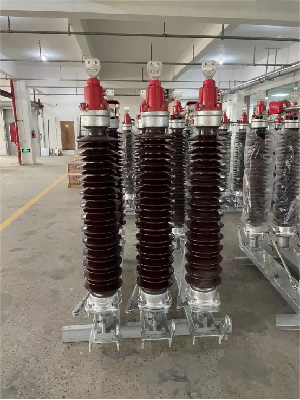

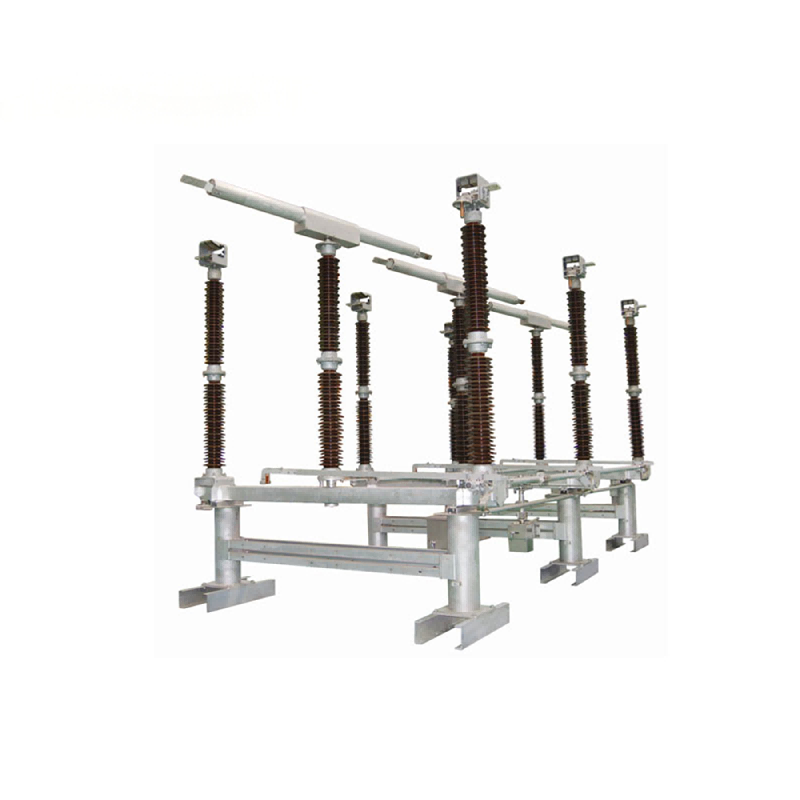

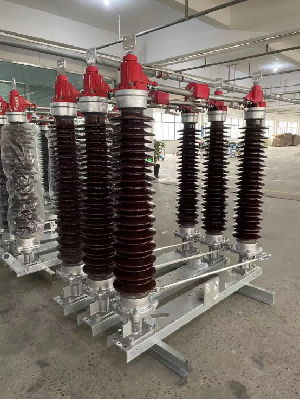

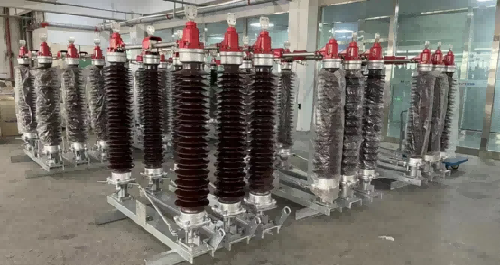

Dvousloupový horizontální rotační odpojovač Lugao GW4 obsahuje dva izolační sloupy na fázi, každý zakončený vodivou tyčí. Ovládací mechanismus otáčí izolačními sloupky a pohání vodivou tyč pro otevírání a zavírání jističe. Přidání uzemňovacích spínačů na obě strany základny je možné dohodnout s Lugao. Kontakty jsou vyrobeny z ohýbaných měděných desek a spojeny s vodivou tyčí pro snadnou údržbu a výměnu. Vhodné pro venkovní použití, ocelový povrch je žárově zinkován pro odolnost proti korozi, zajišťující dlouhodobý provoz i za nepříznivých povětrnostních podmínek. Vodivá tyč je vyrobena z lehké hliníkové slitiny, nabízí velkou plochu pro odvod tepla a vysokou pevnost.

220kv Odpojovač vnější zátěže řady GW4 je k dispozici v různých napětích. Pro vhodnou konfiguraci pro vaši konkrétní aplikaci kontaktujte prosím Lugao.

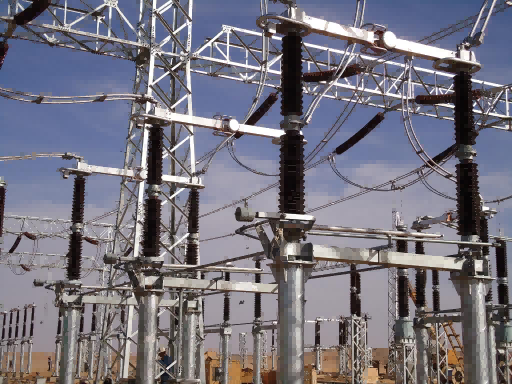

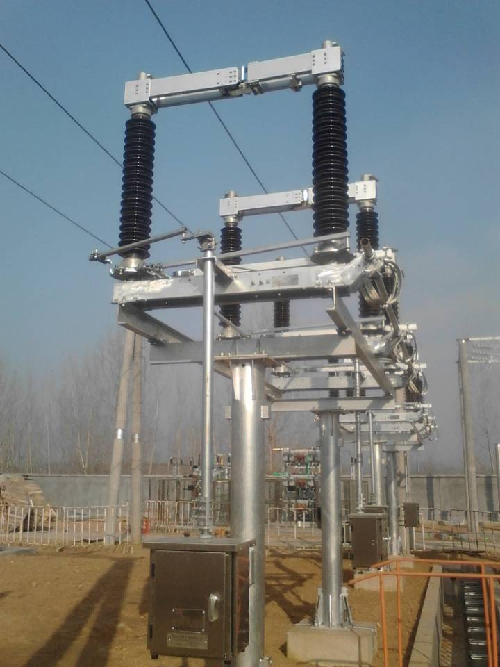

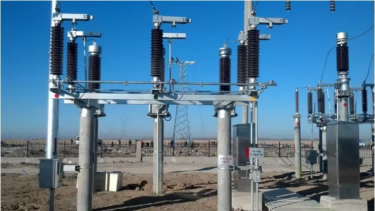

Scénáře použití

Technické parametry

	Jednotka	GW4-126	GW4-145	GW4-252	GW4-420
Jmenovité napětí	KV	126	145	252	420
Jmenovitá frekvence	Hz	50	50/60	50/60	50/60
Jmenovitý proud	A	1250~4000	1250~4000	1250~4000	1250~4000
Jmenovitý krátkodobý výdržný proud a doba trvání	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Jmenovitý špičkový výdržný proud	KA	80~125	80~125	80~160	80~160
