GW4 Series 110KV 150KV Venkovní vysokonapěťový elektrický odpojovač

Venkovní vysokonapěťové elektrické odpojovače Lugao GW4 Series 110KV 150KV se snadno obsluhují, instalují a udržují. Používají se k připojování nebo odpojování vysokonapěťových obvodů pod zátěží. Mohou být také použity ve scénářích, jako je izolace příchozích a odchozích vedení v rozvodnách. Společnost Lugao je dokáže rychle hromadně vyrábět, aby uspokojila potřeby zákazníků.

Modelka:GW4

Odeslat dotaz

Popis výrobku

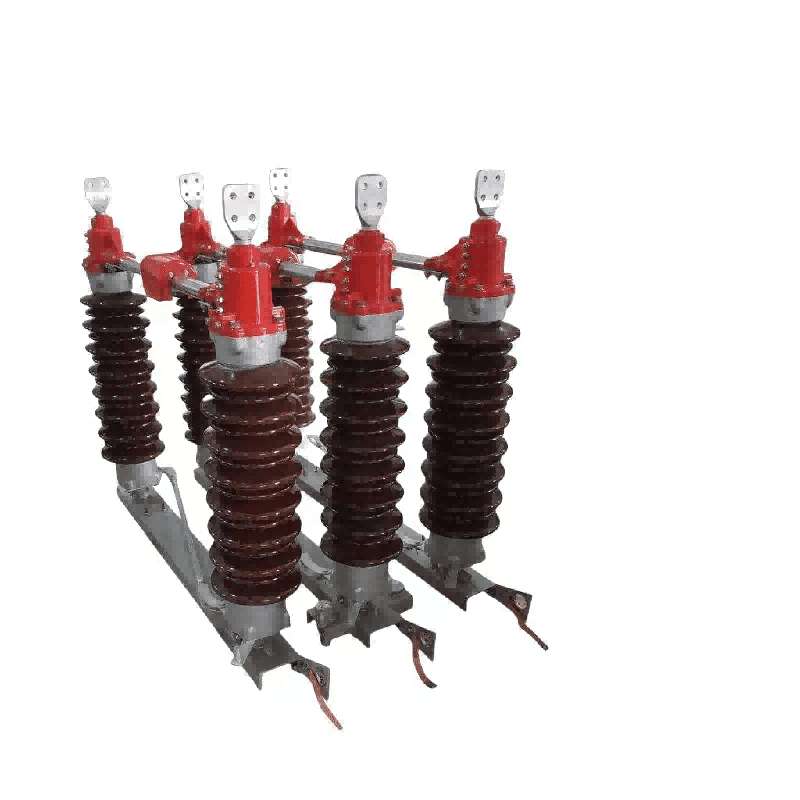

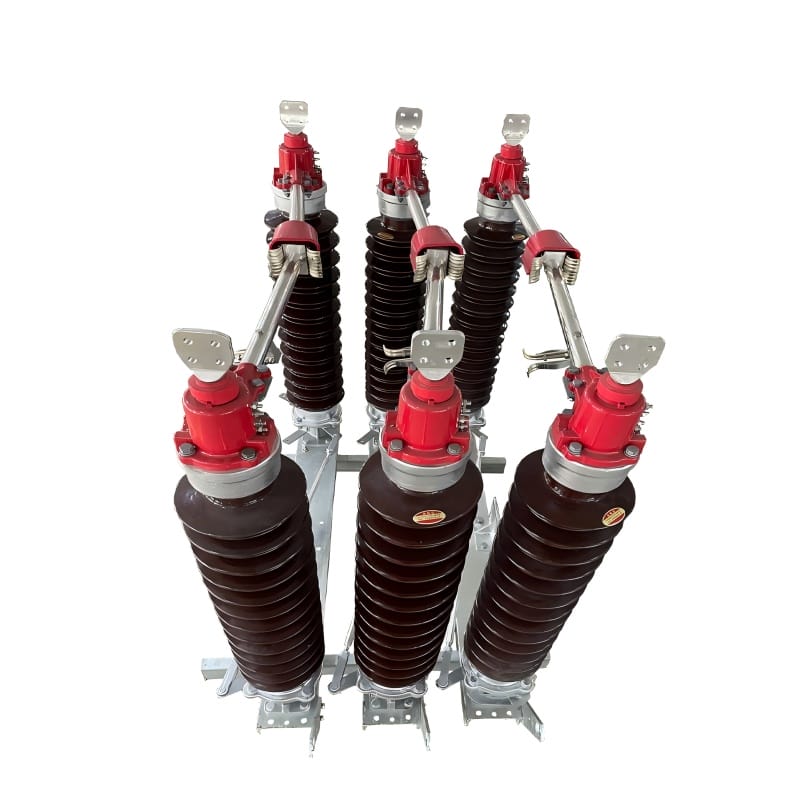

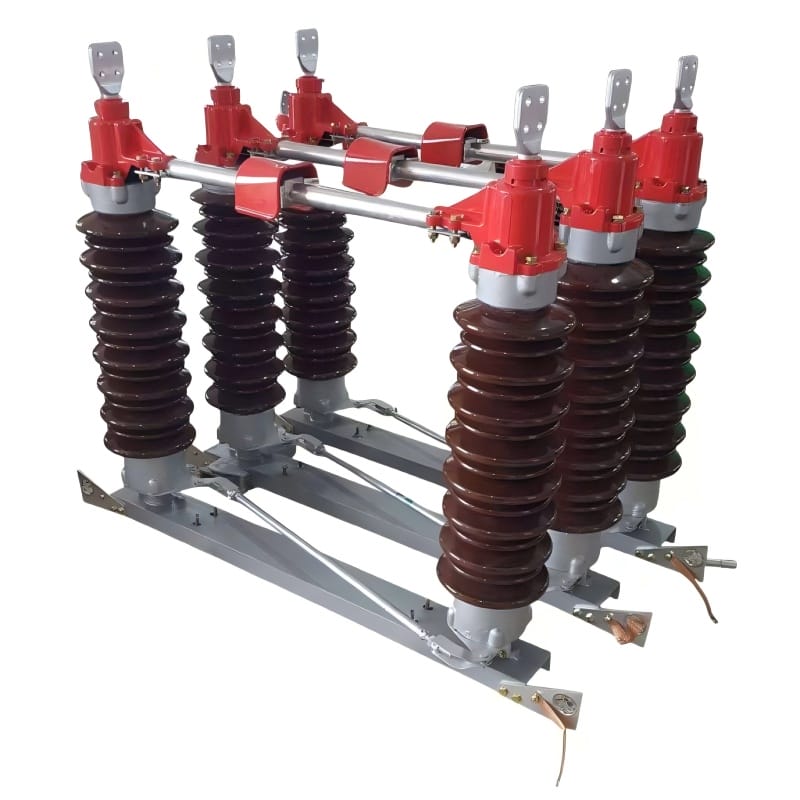

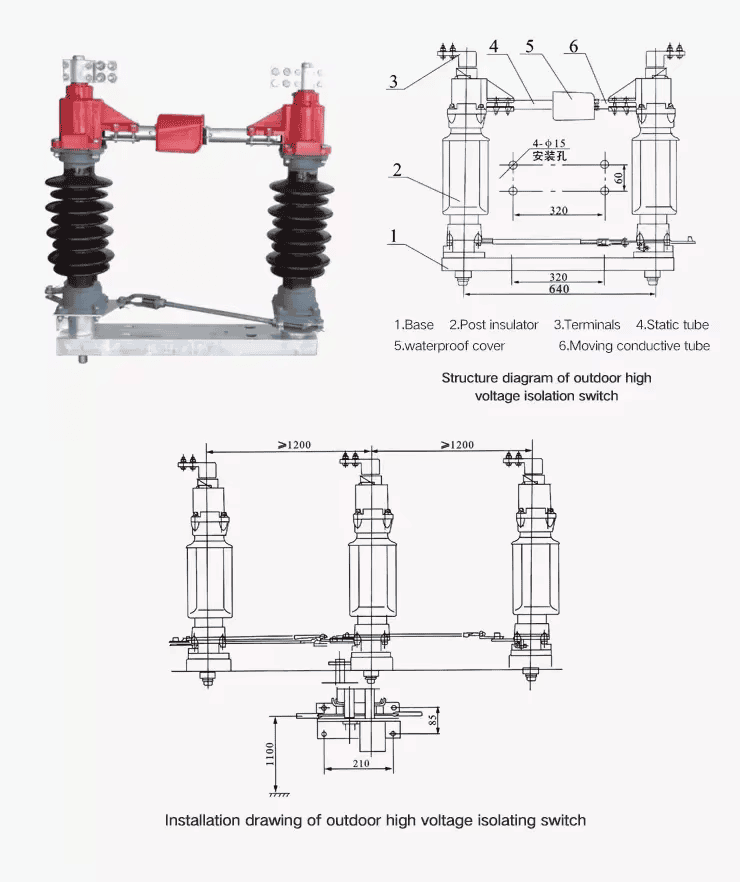

Venkovní vysokonapěťový elektrický odpojovač Lugao GW4 Series 110KV 150KV se vyznačuje dvousloupkovou horizontální rotační strukturou, která umožňuje operace otevírání a zavírání prostřednictvím horizontální rotace. Operátoři mohou snadno ovládat přepínač bez složitých postupů. Je k dispozici s elektrickým nebo ručním ovládáním a je dodáván ve třech různých konfiguracích: neuzemněný, jednoduše uzemněný a dvojitě uzemněný. Může být integrován se statickým kontaktem uzemňovacího spínače pro zvýšenou bezpečnost. Je ideální pro venkovní použití a může fungovat i za nepříznivého počasí. Pletený měděný drát spojuje svorky s komponenty z hliníkové slitiny a poskytuje vynikající odolnost proti oxidaci.

Řada GW4 je k dispozici v různých napětích. Pro vhodnou konfiguraci pro vaši konkrétní aplikaci kontaktujte prosím Lugao.

Provozní prostředí

1. Okolní teplota: -30°C-+40°C;

2. Nadmořská výška: ne více než 2000 m (lze poskytnout produkty se speciálními požadavky);

3. Rychlost větru: ne více než 34 m/s;

4. Místo instalace by mělo být bez hořlavých látek, nebezpečí výbuchu, chemické koroze a silných vibrací;

5. Stupeň znečištění sloupového izolátoru: běžný typ je stupeň 0 a typ proti znečištění stupeň II.

Technické parametry

Projekt	Popis
Jmenovité napětí	145 kV
Jmenovitý proud	2000A
Jmenovitý špičkový výdržný proud	100 kA
Efektivní hodnota krátkodobého výdržného proudu 3s	40 kA
Jmenovitá frekvence	50 Hz
Koncová jmenovitá tažná síla	Podélný	1000 N
	Horizontální	750N
	Vertikální	1000 N
Jmenovitá úroveň izolace	Jmenovitá efektivní hodnota krátkodobého výdržného napětí	Na zem	275 kV
		Přes Break	315 kV
	Maximální hodnota výdržného napětí bleskového impulsu	Na zem	650 kV
		Přes Break	750 kV
Podporujte poměr tečení izolantu	III	25 mm/kV
	IV	31 mm/kV
Podpora izolátoru proti ohybu při lomu	6000N
Mechanický život	3000krát
Hmotnost jednoho zásahu	300 kg
Vypínací a zavírací spínací proud	1600
Test schopnosti přepínání indukčního proudu uzemňovacího spínače	Elektromagnetická kompatibilita	Jmenovitý indukční proud: 80A
		Jmenovité indukční napětí:2kV
	Statická kompatibilita	Jmenovitý indukční proud: 2A
		Jmenovité indukční napětí: 6kV
