GW13 Odpojovač Spínač nulového bodu Zemnící zařízení

Ochranné uzemňovací zařízení nulového bodu transformátoru řady GW13 vyrobené společností Lugao je navrženo tak, aby chránilo izolaci nulového bodu transformátoru před bleskovým přepětím, spínacím přepětím a přepětím výkonové frekvence (přechodným). Lugao má profesionální výrobní zařízení a bohaté exportní zkušenosti a skladované zásoby lze rychle dodat.

Modelka:GW13

Odeslat dotaz

Popis výrobku

Popis produktu

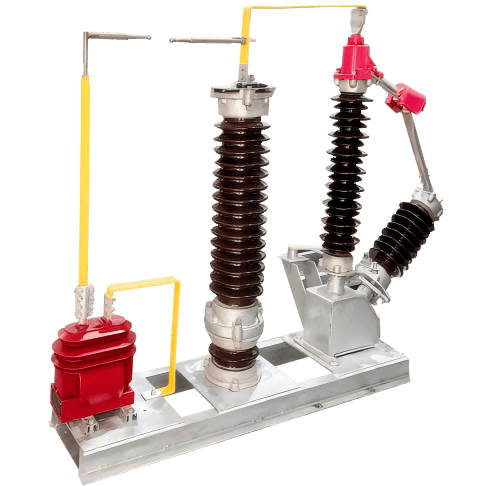

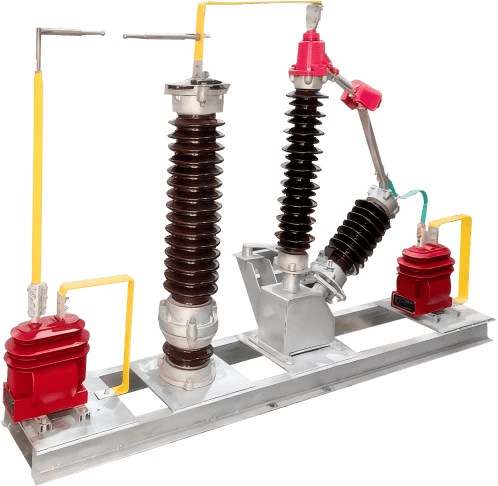

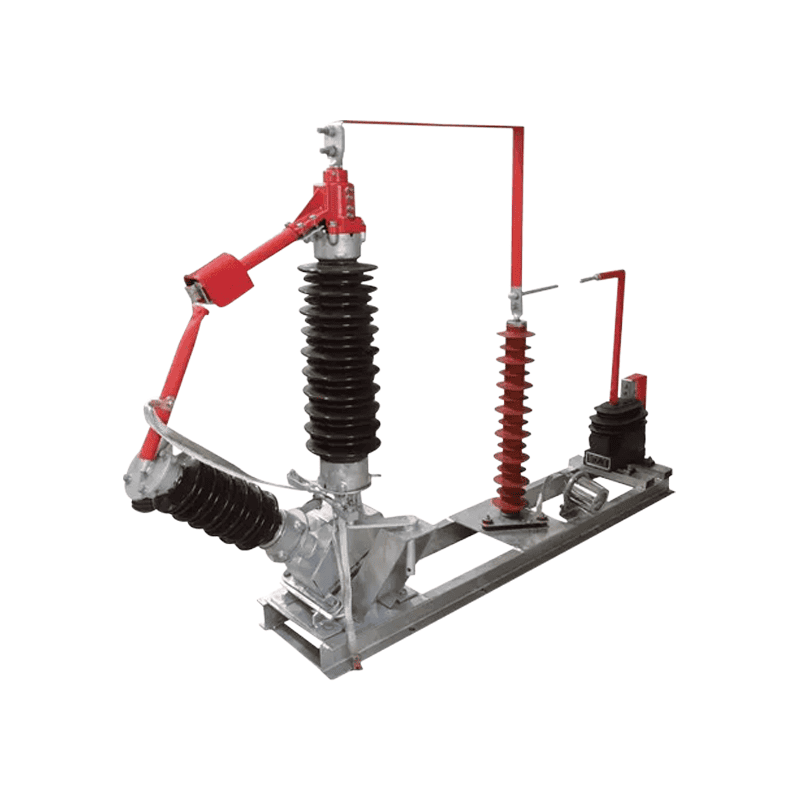

Přepěťové ochrany nulového bodu transformátoru řady Lugao GW13 se primárně používají v obvodech nulového bodu výkonových transformátorů 110 kV a 220 kV. Chrání izolaci neutrálního bodu transformátoru před poškozením přepětím a umožňují transformátoru přepínat mezi provozním režimem uzemněného a neuzemněného neutrálního bodu. Je-li požadována současná ochrana před bleskem, napájecí frekvencí a spínacími přepětími, lze paralelně zapojit mezeru a svodič pro ochranu. Přepěťová ochrana nulového bodu řady GW13 je kompletní sada, která integruje odpojovač, svodič oxidu zinku, výbojovou mezeru a proudový transformátor. Vyznačuje se vysokou tepelnou kapacitou a vynikající ochranou, flexibilní konfigurace a snadné použití. Pro splnění požadavků uživatele lze zvolit design čisté mezery nebo kombinaci odpojovače a výtlačné mezery.

Ochrana GW13 Technické specifikace zařízení

lt		Jednotka	Argument
Model produktu			Lugao-gw13-110	Lugao-gw13-220
Jmenovité napětí		KV	110	220
Neutrální výdržné napětí transformátoru	Bleskové plné a přerušené výdržné napětí (špičkové)	KV	250	400
Neutrální výdržné napětí transformátoru	1min napájecí frekvence (efektivní hodnota)	KV	95	200
Neutrální oddělovací spínač	Jmenovitý proud	A	630	630
Neutrální oddělovací spínač	Ovládací mechanismus		CS14G (manuální) nebo CJ2 (elektrický)
Zachycovač oxidu zinečnatého	Jmenovité napětí (RMS)	KV	72	144
	Trvalé provozní napětí	KV	58	116
	Referenční napětí DC 1mA	KV	103	205
	Zbytkové napětí bleskového impulsního proudu	KV	186	320
Vypouštěcí mezera	Vzdálenost mezi mezerovými elektrodami	mm	90-150	220-320
	Rozsah vybíjecího napětí napájecí frekvence	KV	50-83	100-166
	Impulzní vybíjecí napětí 1,2/50us	KV	120-190	250-320
Proudový transformátor	Typ		Epoxidová pryskyřice nalitá plně uzavřený sloupek typu 10kv
Proudový transformátor	Transformační poměr		100/5,200/5,300/5,40015,50015,600/5
