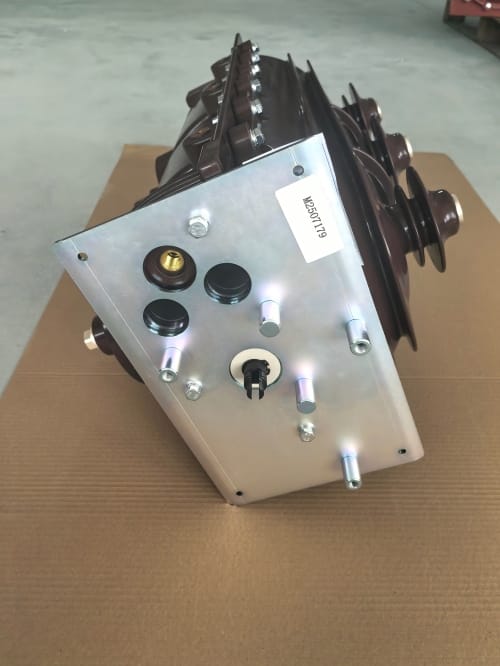

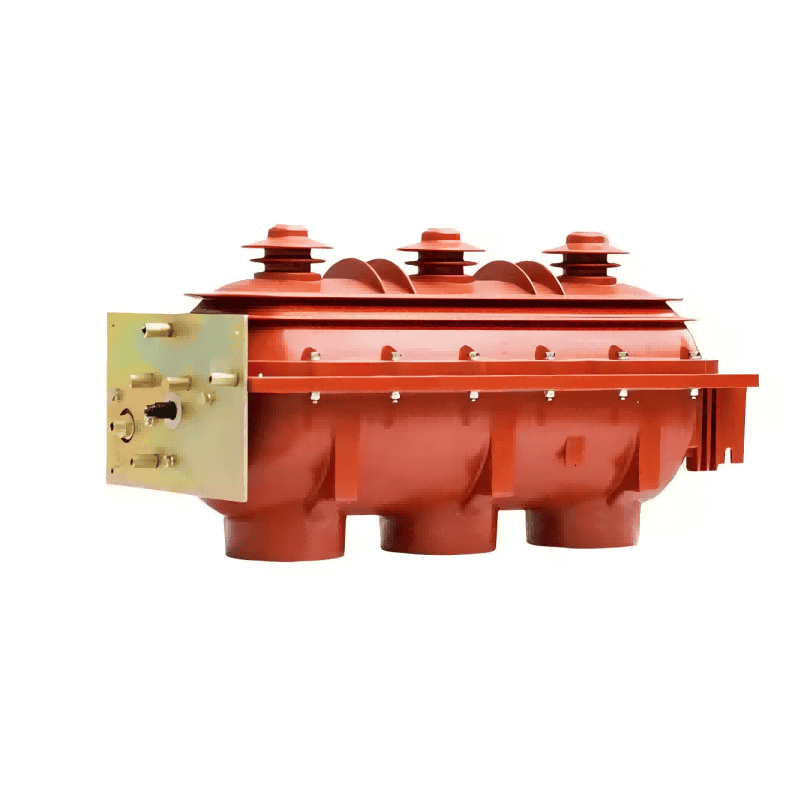

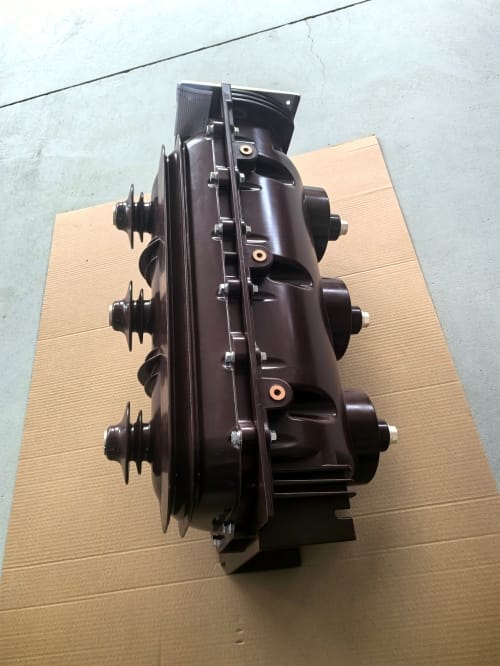

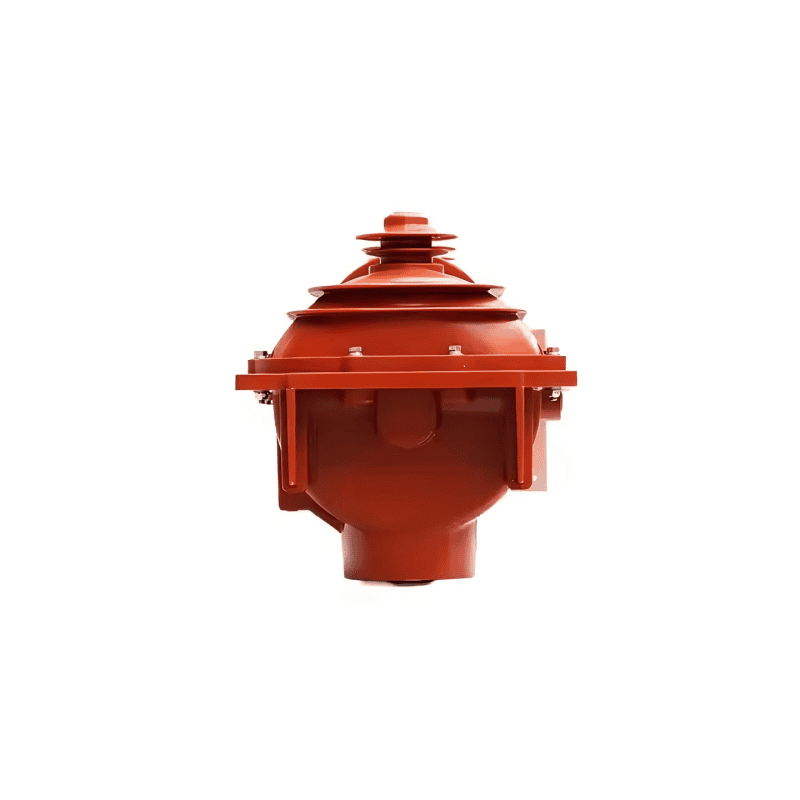

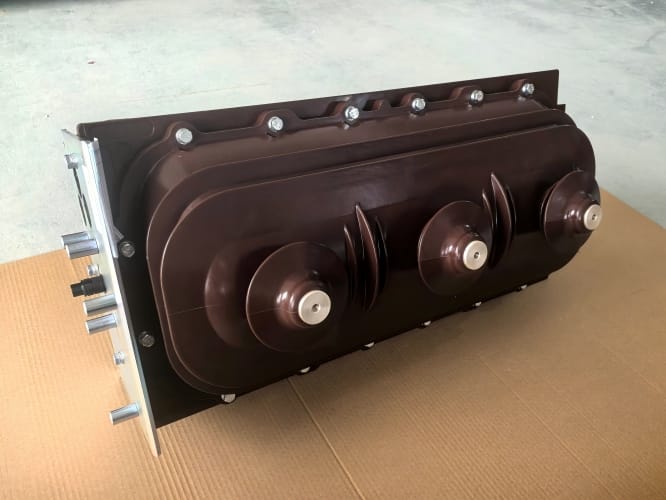

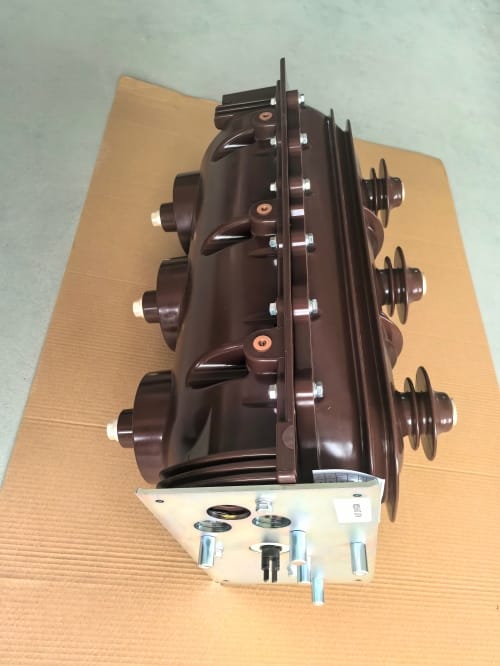

LGFLN36-24 24kV 630A High Voltage SF6 zátěžový spínač

Spínač zátěže LGFLN36-24 společnosti LUGAO je životně důležité zařízení pro ochranu energetických systémů, které umožňuje včasnou reakci a ochranu v případě poruchy. Spínače zátěže jsou široce používány v moderních energetických systémech. LUGAO vyrábí tato zařízení na profesionální montážní lince, což zajišťuje, že měsíční produkce odpovídá potřebám zákazníků po celém světě.

Modelka:LGFLN36-24

Odeslat dotaz

Popis výrobku

Jádro zátěžového spínače LUGAO SF6 spočívá ve vynikající izolaci a vlastnostech zhášení oblouku plynu SF6. Plyn SF6 má extrémně vysokou izolační kapacitu pod vysokým napětím. To umožňuje menší vzdálenost přerušení a kompaktnější celkovou konstrukci zařízení. Když spínač přeruší proud, vytvoří se oblouk mezi pohyblivými a pevnými kontakty. Plyn SF6 se při vysoké teplotě oblouku rozkládá a vytváří sloučeniny s nízkým obsahem fluoru. Tyto sloučeniny mají silnou elektronegativitu a mohou rychle absorbovat volné elektrony za vzniku záporných iontů. Rychlost migrace záporných iontů je velmi pomalá, díky čemuž jsou extrémně účinné při pohlcování energie oblouku, rychlé zhášení oblouku, když proud překročí nulu, a rychlé obnovení dielektrické pevnosti. Ovládací mechanismus obvykle používá pružinový mechanismus pro akumulaci energie, který lze ovládat buď elektricky nebo ručně, což zajišťuje rychlé a spolehlivé operace otevírání a zavírání.

Výhody a vlastnosti

Vysoká bezpečnost: Plně utěsněná a izolovaná konstrukce s kontakty umístěnými v utěsněné plynové komoře zcela eliminuje riziko úrazu elektrickým proudem. Konstrukce se třemi stanicemi poskytuje spolehlivé uzemnění a zajišťuje bezpečnou údržbu. Plyn SF6 je netoxický a nehořlavý, což zajišťuje bezpečný provoz zařízení.

Vysoká spolehlivost a bezúdržbovost: Vynikající vlastnosti zhášení oblouku plynu SF6 minimalizují opotřebení kontaktů a prodlužují jeho elektrickou životnost. Utěsněná konstrukce chrání vnitřní komponenty před vnějšími vlivy prostředí, díky čemuž je vhodná do drsného prostředí.

Kompaktní konstrukce a úspora místa: Díky vysokým izolačním vlastnostem SF6 je zařízení výrazně menší než vzduchem izolované rozváděče stejné úrovně napětí, takže je ideální pro místa s omezeným prostorem, jako jsou vnitřní rozvodny a rozvodny skříňového typu.

Šetrné k životnímu prostředí a nízká hlučnost: Během provozu je oblouk zhášen v utěsněné plynové komoře, takže nedochází k žádnému výbušnému zvuku a pouze k mírnému pohybu ovládacího mechanismu, což má za následek extrémně nízkou hladinu hluku.

Technické parametry

Jmenovité napětí: kV		24
Jmenovitý proud: A		630
Jmenovitá frekvence: Hz		60
Jmenovitý zkratový vypínací proud: kA		/
Jmenovitý zkratový zapínací proud (špičkový): kA		/
Jmenovitá doba odolnosti proti zkratu: s		1
Jmenovitý krátkodobý výdržný proud (hlavní obvod): kA		20
Jmenovitý špičkový výdržný proud (hlavní obvod): kA		50
Jmenovitý krátkodobý výdržný proud (uzemňovací obvod): kA		17.3
Jmenovitý špičkový výdržný proud (uzemňovací obvod): kA		43.3
Jmenovité krátkodobé výdržné napětí napájecí frekvence	suchá zkouška kV	65
	Mokrý test kV	/
Jmenovité výdržné napětí bleskového impulsu	suchá zkouška kV	125
	Mokrý test kV	/
Jmenovité krátkodobé výdržné napětí napájecí frekvence (otevřený obvod)	suchá zkouška kV	79
	Mokrý test kV	/
Jmenovité výdržné napětí bleskového impulsu (otevřený obvod)	suchá zkouška kV	145
	Mokrý test kV	/
Mechanická životnost: krát		3000
Odpor obvodu: μΩ		≦80
Jmenovité provozní napětí: V/DC		220
Rychlost zavírání/vzdálenost otevírání: m/s		≧3
Doba zavírání/otevírací doba: ms		/
Asynchronie pólu k pólu/asynchronie pólu k pólu: ms		≦5
