Proč normy pro elektrickou bezpečnost vyžadují vysoce kvalitní rozváděče?

Elektrické distribuční sítě čelí neustálým hrozbám: zkratům, přetížení a opotřebení prostředí. Bezpečnostní normy, jako jsou IEC 62271-200 a IEEE C37.122, nejsou svévolnými pokyny – existují proto, aby zabránily výbojům oblouku, explozím zařízení a kaskádovým výpadkům proudu. Ring Main Unit (RMU) je kritickým uzlem v sekundární distribuci, řídí tok energie a chrání navazující transformátory. Nekvalitní RMU s nekvalitní izolací, chatrným ovládacím mechanismem nebo špatným těsněním nemohou obstát v přísných testech požadovaných těmito normami. Když dojde k vnitřnímu oblouku nebo porucha přetrvává, nevyhovující RMU může prasknout, uvolňovat přehřáté plyny a roztavený kov, ohrozit personál a zničit majetek. Kódy tedy jednoznačně vyžadují robustní konstrukci, osvědčenou dielektrickou pevnost a schopnost vytvářet/rozbíjet poruchu – atributy pouze vysoké kvalityVyzváněcí hlavní jednotkamůže zaručit.

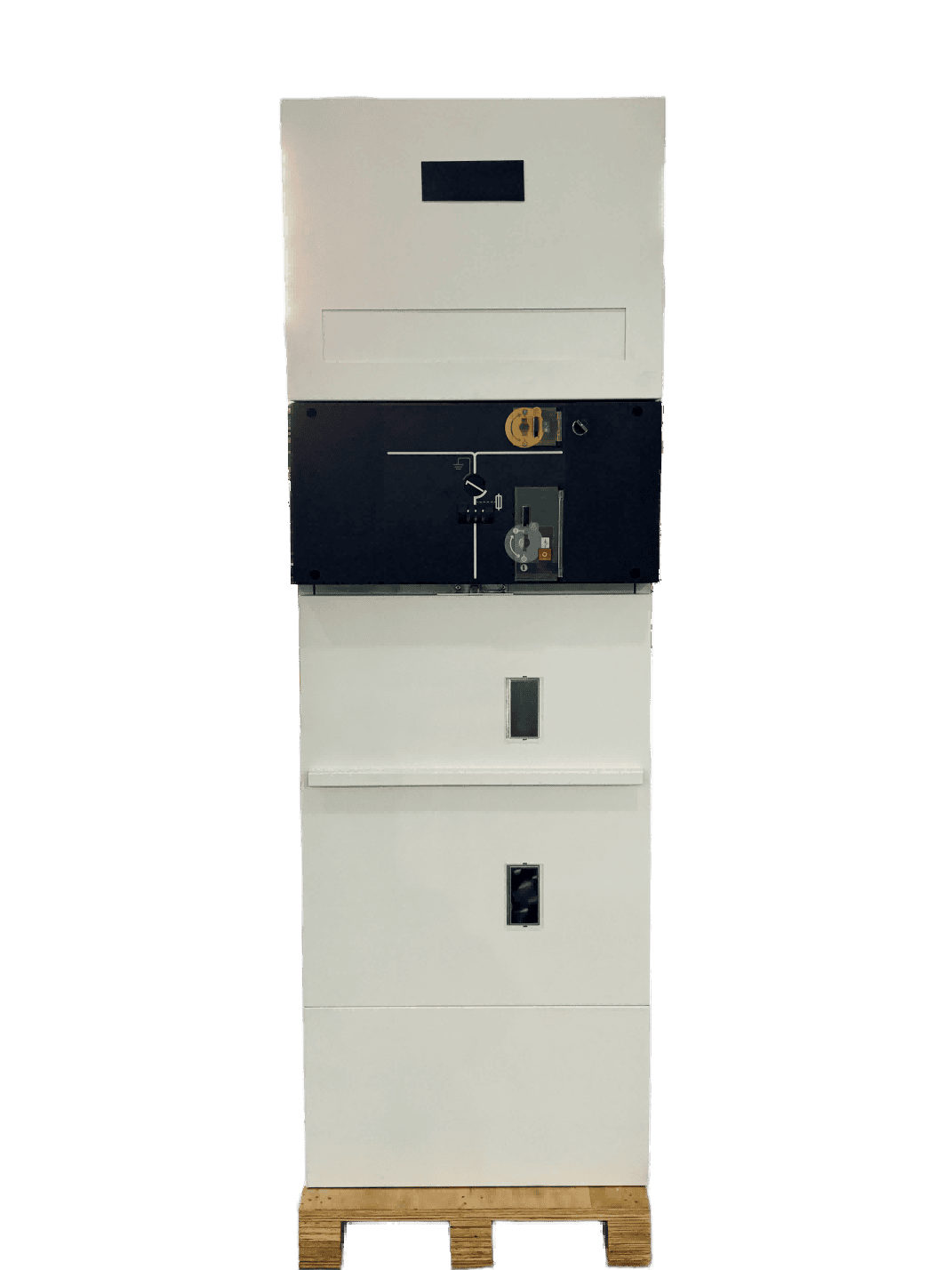

NaSpolečnost Lugao Power Co., Ltd., jsme byli svědky toho, jak ignorování tohoto principu vede ke katastrofickým selháním. Naše desetiletí zkušeností s výrobou potvrzují, že splnění norem elektrické bezpečnosti není možné bez prvotřídních materiálů, přesné montáže a typově testovaného ověření. Skutečná vysoce kvalitní kruhová rozvodná jednotka obsahuje plynovou izolaci izolovanou SF6 nebo ekologicky šetrnou, nádrže z nerezové oceli a technologii vakuového zhášedla. Tyto komponenty odolávají bleskovým impulsům, teplotním extrémům a spínacím rázům. Naproti tomu padělané nebo levné RMU často přeskakují klasifikaci vnitřního oblouku (IAC) nebo používají recyklovaný epoxid, který při tepelném cyklování praská. Aby bylo dosaženo souladu s klauzulemi AOR (dostupnost, provozuschopnost, spolehlivost) moderních síťových kódů, musí veřejné služby a průmyslová zařízení získávat RMU z certifikovaných továren. V tomto článku podrobně popisujeme konkrétní normy, mechanismy poruch a proč přístup naší továrny zajišťuje bezpečnost i dlouhodobou ziskovost.

Obsah

• 1. Které mezinárodní bezpečnostní normy nařizují vysoce kvalitní okružní rozvodny?
• 2. Jakým způsobem přispívají jednotky podřadných rozvodů k elektrickým nehodám a poruchám systému?
• 3. Proč naše továrna upřednostňuje pokročilou výrobu a testování jednotek kruhových rozvodů?
• Shrnutí: Nerozbitné spojení mezi standardy a prémiovými RMU
• Často kladené otázky (FAQ)

1. Které mezinárodní bezpečnostní normy nařizují vysoce kvalitní okružní rozvodny?

Globálním měřítkem pro kovově uzavřené rozváděče a ovládací zařízení jeIEC 62271-200. Tato norma definuje požadavky na jmenovité napětí, úrovně izolace, meze nárůstu teploty a klasifikaci vnitřního oblouku (IAC). Konkrétně pro jednotky kruhové rozvodny platí další ustanovení IEC 62271-103 (spínače zátěže) a místní kódy sítě. Shoda není volitelná: každý RMU používaný ve veřejných nebo průmyslových sítích musí projít typovými testy včetně odolnosti proti dielektrickému napětí, krátkodobému výdržnému proudu a mechanické odolnosti. Vysoce kvalitní Ring Main Unit projde těmito testy s velkými rezervami. Jednotky naší továrny například dosahují 42kV výkonové frekvence pro systémy 12kV, což je výrazně nad základní linií 28kV vyžadovanou mnoha společnostmi. Níže jsou uvedeny kritické normy a jejich požadavky na konstrukci RMU:

• IEC 62271-200 (vyd. 2.0):Vyžaduje vnitřní klasifikaci oblouku IAC AFLR (přístupné strany, přední, zadní, nízký tlak). Pouze jednotky RMU se zesílenými kryty, přetlakovými kanály a spojovacími prvky odolnými proti oblouku mohou nárokovat IAC.
• IEC 62271-100:Platí pro funkci vypínače, pokud RMU obsahuje vypínač; vyžaduje schopnost vytváření/vypínání poruch až 20 kA/1s nebo více.
• IEC 60529 (hodnocení IP):Vyžaduje alespoň IP3X pro vnitřní a IP54/IP67 pro venkovní jednotky RMU. Vysoce kvalitní jednotky RMU používají laserem svařované nádrže a dvojitě utěsněné O-kroužky k udržení integrity plynu po dobu 30 let.
• IEEE C37.20.3 (Severní Amerika):Zdůrazňuje jmenovité hodnoty zavírání poruchy a testy napěťových rázů. Prémiová jednotka rozvodné sítě musí vydržet 95 kV BIL (základní úroveň impulsu) pro třídu 15 kV.
• Kódy místní sítě (např. ENA TS 41-36 ve Velké Británii, VDE 0670 v Německu):Často se přidává odolnost proti korozi, provoz při nízkých teplotách a seismická odolnost. Naše továrna navrhuje RMU s okolním rozsahem -25 °C až +50 °C.

Proč to nutí k výběru vysoce kvalitních komponent? Zvažte dielektrický test: standardní 12kV RMU musí vydržet 28kV rms po dobu 1 minuty bez přeskoku. Levné RMU s dutinami v lité pryskyřici nebo nedostatečnými vůlemi nepředvídatelně selhávají. Navíc testování vnitřního oblouku simuluje poruchu 20 kA po dobu 1 sekundy uvnitř nádrže – pouze robustní konstrukce (3 mm nerezová ocel, zajištěné kabelové oddíly) zabraňuje prasknutí.Společnost Lugao Power Co., Ltd.provádí tyto typové testy v nezávislých laboratořích a certifikuje každý návrh. Bez tohoto rodokmenu riskují provozovatelé ztrátu bezpečnostní certifikace a právní odpovědnosti. Stručně řečeno, každá bezpečnostní norma výslovně nebo implicitně vyžaduje vysoce kvalitní materiály, přísnou kontrolu výroby a ověřování třetí stranou – vlastnosti, které oddělují spolehlivé rozvodné sítě od nebezpečných padělků.

Nárůst inteligentních sítí a distribuované výroby navíc klade nový důraz na koordinaci izolace RMU. Normy nyní vyžadují vylepšené monitorování částečného vybití (<10 pC). Naše továrna integruje vestavěné PD senzory, ale pouze pokud je základní struktura RMU přesně vylisována. Nestandardní jednotky produkují vysoké úrovně PD od prvního dne, což urychluje selhání izolace. Bezpečnostní standardy jsou tedy ve skutečnosti filtrem kvality: nařizují vysoce kvalitní inženýrství pro jakoukoli legálně instalovanou rozvodnou síť. Pro zadavatele projektů zajišťuje zajištění provozu od vyhovujícího výrobce, jako je naše zařízení, zajištění provozu na budoucnost a schválení pojištění.

2. Jakým způsobem přispívají jednotky podřadných rozvodů k elektrickým nehodám a poruchám systému?

K incidentům s elektrickou bezpečností dochází jen zřídka spontánně – jsou konečným výsledkem nahromaděných závad a konstrukčních zkratek. Když je nainstalována jednotka rozvodné sítě nízké kvality, objeví se více cest selhání. Nejběžnější je dielektrický průraz způsobený pronikáním vlhkosti. Jednotky RMU s nestandardním těsněním nebo přírubami s jednoduchým těsněním umožňují pronikání vlhkosti do prostoru SF6 nebo vzduchem izolovaného prostoru. Jakmile vnitřní rosný bod překročí -10°C, dojde k přeskokům přes pevné izolátory. Vyšetřovali jsme případy, kdy 6 měsíců staré RMU explodovalo v důsledku tečení epoxidu a zranilo personál údržby. Další scénář zahrnuje neadekvátní krátkodobou odolnost: následný zkrat odebírá 16 kA po dobu 0,5 sekundy, ale přípojnice uvnitř falešného RMU jsou poddimenzované (pouze 40 x 5 mm oproti požadovaným 80 x 10 mm). Výsledné elektromagnetické síly ohýbají tyče, což způsobuje poruchu mezi fázemi a požár. Pojďme si rozebrat jednotlivá nebezpečí:

• Výbuch obloukového blesku:Nekvalitní skříně postrádají vnitřní odlehčovací klapky. Tlak se zvýší na 10 barů a dveře se odfouknou rychlostí šrapnelu přesahující 200 m/s. Aby se tomu předešlo, normy vyžadují hodnocení IAC; vysoce kvalitní RMU z naší továrny mají vypočítané odlehčení tlaku a komíny pro zhášení plamene.
• Selhání kontaktního svařování a přepínání:Spínače zátěže kruhové hlavní jednotky musí přerušit 630A nebo dokonce 1250A. Nekvalitní stříbrno-wolframové kontakty nebo slabé pružinové mechanismy způsobují přivařování kontaktů nebo opětovné narážení. To vede k trvalým obloukům, spálení rozváděče a možnému vznícení blízkých kabelů.
• Ztráta plynové izolace:U jednotek RMU s izolací SF6 snižuje netěsnost dírkou (běžná u špatně svařených nádrží) tlak. Při absolutním tlaku 0,8 bar (nominální hodnota 1,4 baru) klesne úroveň izolace o 30 % a spínací ráz může prorazit mezeru. U levných jednotek chybí zpětné ventily na doplňovacích soupravách, což způsobuje postupné emise.
• Selhání zakončení kabelu:Integrované testovací body kabelů a napěťové kužely jsou v nekvalitních RMU špatně opracovány. Vysoké gradienty elektrického pole způsobují sledování podél průchodky, což nakonec vede k zemnímu spojení.

Reálná data z CIGRE ukazují, že 43 % poruch rozváděčů pochází z vadné izolace nebo provozních mechanismů. Dojde-li k takové poruše v rozvodné síti, náklady na opravu často překročí počáteční ušetřený rozpočet o faktor 10. Bezpečnostní normy navíc vyžadují pravidelnou údržbu (termografie, měření přechodového odporu). Nekvalitní RMU však degradují tak rychle, že ani dvouroční kontroly nemohou zabránit selhání. Naše továrna vyrábí RMU se samomaznými ložisky a postříbřenými přípojnicemi, které zajišťují mechanickou odolnost 5000 operací (dvojnásobek standardu 2000). Jedná se o přímou investici do bezpečnosti.

Kromě toho nekvalitní sestava kruhové hlavní jednotky postrádá správné fázové bariéry. Během poruchy kabelu se může obloukové plazma šířit do sousedních funkčních jednotek a zničit celý panel RMU – jev známý jako „šíření oblouku“. Prémiové konstrukce, jako ty od Lugao Power Co., Ltd., zahrnují přepážky odolné proti oblouku a kovové bariéry mezi kabelovým oddílem a oddílem přípojnic. Stručně řečeno, podřadné RMU přímo porušují několik odstavců IEC 62271-200 a cena za nedodržení se měří v lidských životech a přerušení podnikání. Pro jakýkoli projekt, který si je vědom bezpečnosti, není výběr vysoce kvalitní kruhové rozvodny nákladem; je to jediná přijatelná strategie zmírnění rizik.

3. Proč naše továrna upřednostňuje pokročilou výrobu a testování jednotek kruhových rozvodů?

NaSpolečnost Lugao Power Co., Ltd., provozujeme nejmodernější výrobní zařízení, kde každá okružní hlavní jednotka prochází přísnou komplexní kontrolou kvality. Motto naší továrny je „standardy jsou podlaha, ne strop“. Investovali jsme do plně automatizovaných detektorů úniku SF6, robotického svařování nerezových skříní a vysokonapěťových laboratoří pro částečné vybíjení. Tento závazek pramení z pochopení, že bezpečnost nemůže být jen dodatečná myšlenka. Níže uvádíme klíčové výrobní a testovací procesy, které zajišťují, že každý RMU překračuje standardy elektrické bezpečnosti. Náš transparentní proces buduje důvěru mezi utilitami, dodavateli EPC a developery obnovitelných zdrojů energie.

Výběr materiálu a ověření designu:Používáme pouze vysoce kvalitní měď (minimální čistota 99,9 %), nerezovou ocel 304L (tloušťka 2,5 mm pro vnitřní prostory, 3,0 mm pro venkovní použití) a epoxidovou pryskyřici třídy VO pro průchodky. Každá šarže vstupních materiálů je testována na vodivost a pevnost v tahu. Naše konstrukce okružní hlavní jednotky obsahuje trojité těsnění na provozním hřídeli a tlakoměry pro monitorování plynu pod proudem. Koordinace izolace je ověřena 3D simulací elektrostatického pole, která eliminuje jakékoli ostré hrany.

Procesy montážní linky:Naše továrna zaměstnává kvalifikované techniky vyškolené v postupech DIN EN ISO 9001. Montáž každé okružní rozvodny zahrnuje pět vyhrazených stanic: 1) výroba nádrže s heliovou hmotnostní spektrometrií zkouškou těsnosti (<1×10⁻⁶ mbar·l/s), 2) montáž zhášedla a přípojnice se šroubováním řízeným kroutícím momentem, 3) montáž mechanismu a mazání, 4) konečná montáž kabelových skříní a výkonových testů, 5) montáž zhášedel a přípojnic. Na každé stanici se zaznamenávají digitální odečty točivého momentu a záznamy tlaku plynu. Tato sledovatelnost je naší zárukou.

Nyní se podívejte na klíčové elektrické parametry naší nejprodávanější řady kruhových rozvoden 12kV/24kV (model LGU-RMU-24). Tato čísla demonstrují kvalitativní marži nad základními požadavky:

Naše továrna implementuje 100% rutinní testování podle IEC 62271-200 včetně: testu výkonově-frekvenčního napětí, měření částečného výboje (≤5pC při 1,2Ur), měření odporu přechodu (≤40 µΩ pro hlavní obvod), testu plynotěsnosti, testu mechanického provozu (5 úplných cyklů). Jednotky vzorků navíc procházejí tepelným cyklováním (-25 °C až +70 °C) a testem na zkrat v laboratořích KEMA/CESI. S touto úrovní kvality naše okružní hlavní jednotka nejen uspokojuje, ale překračuje očekávání bezpečnostních inspektorů a provozovatelů sítí. Klienti, kteří si nás vyberou, snižují celkové náklady na vlastnictví tím, že eliminují neplánované výpadky a soudní spory. Náš zákaznicky orientovaný přístup v kombinaci s místní poprodejní podporou z nás dělá preferovaného partnera pro infrastrukturní projekty v Evropě, Asii a Americe. K dnešnímu dni naše továrna dodala více než 15 000 jednotek bez jediného zranění způsobeného vnitřním obloukem. To je síla nekompromisní kvality.

Shrnutí: Nerozbitné spojení mezi standardy a prémiovými RMU

Normy elektrické bezpečnosti existují, protože elektřina, když není kontrolována, je smrtelná. Požadují specifické metriky výkonu – dielektrickou pevnost, zamezení oblouku, poruchu/přerušení a mechanickou odolnost. Pouze vysoce kvalitní Ring Main Unit dokáže tyto metriky spolehlivě splnit během desetiletí provozu. Ze zkušeností naší továrny vyplývá, že počáteční prémie za certifikovanou RMU je marginální ve srovnání s náklady na jednu nehodu, která zahrnuje regulační pokuty, zdravotní nároky, výpadky výroby a poškození pověsti. Prokázali jsme, že důsledná aplikace IEC 62271-200 v kombinaci s dokonalou výrobouLugao, dodává RMU, které chrání jak personál, tak majetek. Bez ohledu na to, zda provozujete datové centrum, větrnou farmu nebo rozvodnu, není požadavek na vysoce kvalitní okruhovou hlavní jednotku řešením – je to jádro vaší bezpečnostní strategie. Pamatujte: zkratky přijaté dnes se stávají incidenty zítřka. Vyberte si kvalitu, zvolte shodu a spojte se s výrobcem, který upřednostňuje především bezpečnost života.

Často kladené otázky (FAQ)

Otázka 1: Proč normy elektrické bezpečnosti konkrétně vyžadují klasifikaci vnitřního oblouku (IAC) pro jednotky kruhové rozvodny?

Odpověď: Klasifikace vnitřního oblouku (IAC) je povinná, protože RMU může zaznamenat vnitřní poruchu v důsledku např. selhání izolace nebo chyby obsluhy. Bez krytu s hodnocením IAC může nárůst tlaku z oblouku prasknout nádrž a uvolnit plazmu při teplotách přesahujících 10 000 °C. Normy jako IEC 62271-200 vyžadují IAC AFLR, aby bylo zajištěno, že dveře a kryty zůstanou zamčené, horké plyny jsou směrovány do bezpečných oblastí a žádné části nejsou vymrštěny. Vysoce kvalitní kruhová rozvodná jednotka z certifikované továrny prochází úplným obloukovým testováním, aby byla prokázána tato schopnost. Jednotky nízké kvality postrádají označení IAC, což znamená, že poskytují nulovou ochranu personálu. Investice do RMU s certifikací IAC je jediný způsob, jak splnit předpisy o bezpečnosti na pracovišti (např. NFPA 70E).

Otázka 2: Jak mohu vizuálně identifikovat nekvalitní rozvodnou síť, která nemusí splňovat bezpečnostní standardy?

Odpověď: Mezi klíčové vizuální červené vlajky patří: tenké krycí plechy (méně než 1,5 mm pro nerezovou ocel), nepravidelné svarové housenky, chybějící viditelné ventily pro snížení tlaku, neoriginální měřič hustoty plynu (nebo žádný měřič) a absence štítku s typovým testem. Kromě toho mají nekvalitní RMU často plastové ovládací mechanismy místo oceli a chybějící blokovací systémy, které zabraňují přístupu k živým částem. V naší továrně má každá kruhová rozvodna sériové číslo s testovacími certifikáty. Pokud dodavatel nemůže vytvořit protokoly o typových zkouškách IEC nebo videa s vnitřním obloukem, považujte tuto jednotku za nevyhovující. Před nákupem si vždy vyžádejte testovací dokumentaci třetí strany.

Otázka 3: Kompenzuje pravidelná údržba nákup nekvalitní kruhové hlavní jednotky místo prémiové?

Odpověď: Ne. I když je údržba životně důležitá, nemůže opravit zásadní konstrukční chyby. Jednotka kruhové rozvodny nízké kvality může mít nedostatečné izolační vzdálenosti, důlkové kontakty nebo mikronetěsnosti v plynovém systému – problémy, které nelze opravit pravidelným čištěním nebo utahováním. Normy nařizují, že zařízení musí být od počátku bezpečné. Nadměrné pokusy o údržbu nestandardního RMU mohou ve skutečnosti představovat další rizika, jako je stahování závitů nebo nesprávné vyrovnání kontaktů. Naproti tomu vysoce kvalitní jednotky RMU naší továrny jsou navrženy pro „bezúdržbový“ provoz po dobu 10–15 let, kromě vizuálních kontrol. Investice do kvality drasticky snižuje náklady životního cyklu a zajišťuje přirozené dodržování předpisů.

Otázka 4: Jaké konkrétní testy prokazují, že jednotka kruhové rozvodny splňuje vysoké bezpečnostní standardy?

Odpověď: Mezi povinné typové testy podle IEC 62271-200 patří: dielektrické testy (výkonová frekvence a bleskový impuls), test nárůstu teploty při jmenovitém proudu, test krátkodobé výdrže a špičkového výdržného proudu, test vnitřního oblouku (IAC), test mechanické odolnosti (např. 2000 operací pro zátěžové spínače) a ověření stupně ochrany (IP). Kromě toho se tovární rutinní testy pro každou jednotku skládají z odolnosti vůči napájecímu kmitočtu, měření částečného výboje, přechodového odporu, plynotěsnosti a kontrol mechanického provozu. V Lugao Power Co., Ltd. je naše okruhová rozvodná jednotka podrobena všem těmto testům a volitelnému seismickému a klimatickému stárnutí. Pokud některý test selže, návrh je zamítnut. Teprve po jejich absolvování můžeme jednotku legálně označit jako vyhovující.

Otázka 5: Proč by měl projektant specifikovat Lugao Power Co., Ltd. jako dodavatel vysoce kvalitních rozvoden?

Odpověď: Lugao Power Co., Ltd. kombinuje více než 20 let zkušeností v oblasti výroby rozváděčů s vlastními zařízeními pro typové zkoušky a mezinárodními certifikacemi (KEMA, CE, TUV). Naše okruhová rozvodná jednotka nabízí ve srovnání s rozpočtovými alternativami vynikající parametry (vyšší BIL, nižší PD, nižší míra úniku). Poskytujeme kompletní dokumentaci, sledovatelnost a specializovaný tým technické podpory. Kromě toho kontrola kvality naší továrny zahrnuje 100% detekci úniku helia a testování částečného vybití na každé jednotce. Tím, že nás inženýři specifikují, sníží odpovědnost, zajistí soulad s kódem sítě a získají produkt, který vydrží 30 let. Vyžádejte si cenovou nabídku nebo vyhodnocení vzorku, abyste přímo viděli rozdíl v kvalitě – kontaktujte náš tým pro řešení konkrétních projektů a bezplatné technické poradenství. Vaše bezpečnost je naše věc.
