Proč jsou vysokonapěťové jističe kritické pro bezpečnost elektrické sítě?

Moderní elektrické sítě pracují pod extrémním elektrickým namáháním, s poruchovými proudy, které mohou přesáhnout 50 kiloampérů a úrovněmi napětí dosahujícími 765 kilovoltů. Bez rychlého a spolehlivého přerušovacího mechanismu by jediný zkrat mohl kaskádovitě přerůst do výpadků, které postihly miliony lidí, nebo v horším případě způsobit výbuchy obloukového výboje, které zničí rozvodny.Vysokonapěťové jističeslouží jako ultimátní bezpečnostní zařízení. Detekují abnormální proudové rázy a mechanicky oddělují elektrické kontakty během milisekund, čímž uhasí výsledný oblouk pomocí pokročilých zhášecích médií, jako je plyn SF6 nebo vakuová zhášedla. Pro provozovatele sítě není vysokonapěťový jistič pasivní součást, ale aktivní strážce, který izoluje vadné úseky a zároveň zachovává zdravou síť. Ve společnosti Lugao Power Co., Ltd. klade naše inženýrská filozofie spolehlivost vypínačů do jádra jakékoli přenosové a distribuční strategie, protože chápeme, že bezpečnost a kontinuita závisí na činnosti ve zlomku sekundy.

Ale jaké konkrétní mechanismy činí vysokonapěťové jističe nenahraditelnými ve srovnání s pojistkami nebo vypínači zátěže? Odpověď spočívá v jejich schopnosti opakovaně přerušovat poruchové proudy bez údržby, odolávat přechodným obnovovacím napětím a koordinovat se s ochrannými relé. Na rozdíl od pojistky, která se sama zničí po jedné operaci, může vysokonapěťový jistič tisíckrát otevřít a zavřít, takže je ideální pro schémata automatického opětovného zapnutí, která automaticky odstraní dočasné poruchy (např. úder blesku). Moderní konstrukce navíc obsahují senzory pro monitorování stavu, které předpovídají degradaci izolace dříve, než dojde k poruše. V tomto podrobném průvodci prozkoumáme fyziku zhášení oblouku, porovnáme technologie jističů a poskytneme užitečné informace o výběru a testování. Naše továrna vyrobila více než 15 000 jednotek vysokonapěťových jističů pro globální energetické společnosti a sdílíme čtyři desetiletí zkušeností v terénu, abychom vám pomohli vybudovat bezpečnější a odolnější síť.

Obsah

• 1. Proč přerušení poruchového proudu vyžaduje místo pojistek vysokonapěťové jističe?
• 2. Jak různé technologie zhášení oblouku ovlivňují výkon vysokonapěťového jističe?
• 3. Jaké klíčové parametry definují spolehlivý vysokonapěťový jistič pro použití v rozvodně?
• 4. Jak mohou pravidelné testy časování a kontaktního odporu prodloužit životnost vašeho vysokonapěťového jističe?
• Často kladené otázky (FAQ)
• Závěr

Proč přerušení poruchového proudu vyžaduje místo pojistek vysokonapěťové jističe?

Když dojde ke zkratu na přenosové lince, proud může stoupnout na 20 až 60násobek normální úrovně za méně než jeden cyklus (16,7 milisekund při 60 Hz). Pojistky, i když jsou levné, reagují roztavením vnitřního prvku, čímž se vytvoří nevratný otevřený obvod. Pojistky však trpí třemi fatálními nevýhodami pro vysokonapěťové aplikace: neschopnost přerušit vícenásobné poruchy, nedostatek dálkového ovládání a špatný výkon při vysokém přechodném obnovovacím napětí. Vysokonapěťové jističe překonávají každé omezení díky elektromechanické přesnosti. Naše továrna v Lugao Power Co., Ltd. zdokumentoval, že jeden vysokonapěťový jistič může úspěšně přerušit až 30 poruchových událostí, než bude vyžadovat výměnu kontaktu, zatímco pojistka by vyžadovala ruční výměnu po každé jednotlivé operaci. Tento rozdíl se promítá do hodin versus týdny doby výpadku v rozvodně 138 kV.

Zvažte fyziku zhášení oblouku. Když se kontakty jističe oddělí, vytvoří se elektrický oblouk, který udržuje proud přes ionizovaný plyn. Vysokonapěťový jistič se musí nejen mechanicky otevřít, ale také deionizovat mezeru rychleji, než se systém znovu spustí. Toho je dosaženo:

• Vysokorychlostní oddělení kontaktů:Rychlost otevírání 2 až 5 metrů za sekundu natahuje oblouk a zvyšuje jeho odpor.
• Vstřikování hasícího média:Plynová nebo vakuová zhášedla SF6 absorbují elektrony z plazmy oblouku, čímž zvyšují dielektrickou pevnost.
• Zhášecí komora a magnetické vyfukovací cívky:Tyto komponenty nutí oblouk na dělicí desky, které jej rozdělují na malé segmenty, které se rychle ochlazují.
• Správa přechodného obnovovacího napětí (TRV):Vysokonapěťový jistič obsahuje odstupňované kondenzátory a rezistory pro tvarování napěťové vlny přes otevírací mezeru a zabraňující opětovnému vznícení.

Z hlediska bezpečnosti je rozdíl ještě výraznější. Pojistky mohou při přerušení vysokých poruchových proudů prudce explodovat a pohánět roztavený kov a keramické úlomky.Vysokonapěťové jističejsou naopak uzavřeny v uzemněných kovových pouzdrech s průduchy pro uvolnění tlaku. Naše továrna provedla srovnávací test: pojistka 38 kV vystavená poruše 25 kA se rozpadla, zatímco náš vysokonapěťový jistič LVB 145 kV úspěšně vymazal poruchu 40 kA bez jakéhokoli vnějšího poškození. Moderní jističe navíc podporují dálkové vypínání přes SCADA, což umožňuje ochranným relé izolovat poruchy za méně než 3 cykly. Tato rychlost zabraňuje nestabilitě generátoru a zabraňuje zhroucení napětí, které vede k výpadkům proudu. Pro energetické společnosti je schopnost rychle rozdělit síť na sekce pomocí vysokonapěťových jističů rozdílem mezi lokalizovaným výpadkem a regionální katastrofou. Pojistky tedy jednoduše nemohou splnit požadavky na bezpečnost a spolehlivost moderních sítí vysokého napětí.

A konečně, správa aktiv upřednostňuje jističe. Vysokonapěťový jistič poskytuje nepřetržitou zpětnou vazbu stavu prostřednictvím pomocných kontaktů a monitorů hustoty plynu. Tato data umožňují prediktivní údržbu, zatímco pojistky neposkytují žádné varování před poruchou. Ve společnosti Lugao Power Co., Ltd. naše platforma Smart Breaker integruje senzory IoT, které upozorní operátory, když opotřebení kontaktů překročí 80 procent, a zajistí tak proaktivní výměnu. Tato úroveň inteligence je s pojistkami nemožná. Pro jakoukoli síť nad 15 kV je proto vysokonapěťový jistič nejen kritický, ale i právně nařízený mezinárodními normami (IEC 62271, IEEE C37). Posláním naší továrny je dodávat jističe, které kombinují rychlost, odolnost a diagnostickou inteligenci, protože o bezpečnosti sítě nelze vyjednávat.

Jak různé technologie zhášení oblouku ovlivňují výkon vysokonapěťového jističe?

Výběr správného média pro zhášení oblouku je nejdůslednějším konstrukčním rozhodnutím pro jakýkoli vysokonapěťový jistič. Třemi dominantními technologiemi jsou dnes SF6 (fluorid sírový), vakuum a ropa (nyní do značné míry zastaralá). Každý z nich nabízí jedinečné výhody a kompromisy, pokud jde o kapacitu přerušení, četnost údržby, dopad na životní prostředí a náklady. Naše továrna v Lugao Power Co., Ltd. vyrábí rodiny vysokonapěťových jističů SF6 i vakuových, které pokrývají napětí od 12 kV do 550 kV. Níže rozebereme, jak každá technologie ovlivňuje výkonnostní parametry, jako je vypínací proud, počet operací a rychlost obnovy dielektrika.

• Puffer Breakers SF6:Ty používají stlačený plyn SF6 jako izolaci i médium pro zhášení oblouku. Když se dotkne části, pohybující se píst stlačí SF6 a nasměruje vysokorychlostní proud trysky přes oblouk. SF6 má výjimečnou elektronovou afinitu, absorbuje volné elektrony z oblouku a rychle obnovuje dielektrickou pevnost. Mezi výhody patří velmi vysoká vypínací schopnost (symetricky až 80 kA) a vynikající výkon při kapacitním spínání (např. SF6 je však silný skleníkový plyn (23 500x CO2 potenciál globálního oteplování). Naše továrna to zmírňuje pomocí systémů pro manipulaci s plynem s uzavřeným okruhem a mírou úniku pod 0,1 procenta ročně.

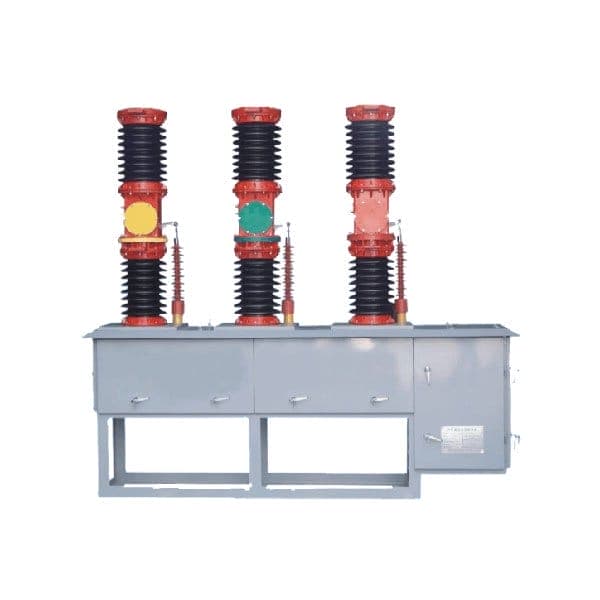

• Vakuové jističe (VCB):Ve VCB jsou kontakty uzavřeny v hermeticky uzavřené keramické komoře evakuované na 10^-6 torrů. Při rozepnutí kontaktů je oblouk udržován pouze výpary kovu z kontaktů. Při nulovém proudu pára kondenzuje během milisekund a téměř okamžitě obnoví dielektrickou pevnost. Mezi výhody patří extrémně dlouhá elektrická životnost (až 30 000 operací při jmenovitém proudu), žádné skleníkové plyny a velmi nízké nároky na údržbu. Omezením je napětí: vakuová technologie je ekonomicky životaschopná až do 40,5 kV. Pro vyšší napětí je zapotřebí více vakuových zhášedel v sérii. Náš tovární vysokonapěťový jistič řady VUB pro sítě 38 kV dosahuje vypínacího proudu 31,5 kA při zdvihu kontaktu pouhých 150 mm, což umožňuje kompaktní rozváděč.
• Hybridní a alternativní plyny:Mezi nedávné inovace patří čistý vzduch (suchý vzduch) a směsi fluoronitrilu (plyny g3), které napodobují výkon SF6 s nižším dopadem na životní prostředí. Ty vyžadují pečlivé řízení tlaku a teploty, ale jsou přijímány. Společnost Lugao Power Co., Ltd. nyní nabízí vysokonapěťový jistič připravený pro g3 pro zákazníky, kteří hledají uhlíkově neutrální rozvodny.

Pro kvantifikaci rozdílů zvažte typickou rozvodnu 145 kV, která potřebuje jistič pro ochranu nadzemního vedení. Přerušovač SF6 nabízí vypínací kapacitu 40 kA a mechanickou životnost 2000 operací. Vakuová alternativa pro toto napětí by vyžadovala tři zhášedla v sérii, což zvyšuje složitost. Proto SF6 zůstává dominantní pro přenosová napětí. Pro rozvody (12kV až 36kV) jsou preferovány vakuové vypínače kvůli jejich nulové údržbě a častému spínání. Naše továrna vyrábí řadu vysokonapěťových vysokonapěťových vypínačů namontovaných na sloup, které dosáhly 20 000 operací v terénu bez výměny kontaktů.

Níže uvedená tabulka shrnuje výkonnostní charakteristiky napříč naším produktovým portfoliem. Všimněte si, že tepelná a mechanická odolnost přímo ovlivňuje celkové náklady na vlastnictví, což je kritický faktor pro provozovatele sítě.

Důležité je, že volba technologie kalení také určuje pomocné systémy. Jističe SF6 vyžadují monitorování hustoty plynu a pravidelné kontroly vlhkosti, zatímco vakuové jističe vyžadují pouze indikaci opotřebení kontaktů měřením zdvihu. Naše továrna obsahuje digitální rozhraní na každém vysokonapěťovém jističi pro zjednodušení monitorování stavu. Pro klienty, kteří upgradují z olejových lapačů, poskytujeme adaptéry pro dodatečnou montáž, které zachovávají stávající stopu rozvodny a zároveň poskytují moderní výkon. V konečném důsledku správná technologie vyvažuje poruchovost, environmentální politiku a náklady životního cyklu. Společnost Lugao Power Co., Ltd. inženýři jsou k dispozici, aby provedli srovnávací studii zhášení oblouku pro vaši konkrétní síť.

Jaké klíčové parametry definují spolehlivý vysokonapěťový jistič pro použití v rozvodně?

Specifikace vysokonapěťového jističe vyžaduje pochopení sady vzájemně závislých elektrických a mechanických parametrů. Inženýři musí vzít v úvahu nejen jmenovité napětí a proud, ale také přechodné jevy, ke kterým dochází při přerušení poruchy. Naše továrna identifikovala osm kritických parametrů, které by měl každý kupující vyhodnotit před nákupem. Tyto parametry přímo ovlivňují spolehlivost vypínače, bezpečnostní rezervy a koordinaci se stávajícími ochrannými systémy.

• Jmenovité napětí (Ur):Maximální efektivní napětí, pro které je vysokonapěťový jistič navržen. Typické standardní hodnoty: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Vyberte další standardní úroveň nad maximální provozní napětí vašeho systému.
• Jmenovitý zkratový vypínací proud (Isc):Maximální symetrický efektivní poruchový proud, který může jistič přerušit. Běžné hodnoty: 25, 31,5, 40, 50, 63, 80 kA. Naše továrna doporučuje vypočítat maximální dostupný poruchový proud v místě instalace a přidat 20procentní bezpečnostní rezervu.
• Jmenovitý špičkový výdržný proud (Ip):Vrcholová hodnota první hlavní smyčky poruchového proudu, typicky 2,5 až 2,7 násobek Isc. To určuje mechanickou pevnost kontaktů a dráhu přenosu proudu. Vysokonapěťový jistič musí odolat Ip bez odpuzování kontaktů nebo svařování.
• Jmenovitý krátkodobý výdržný proud (Ik):Efektivní proud, který může jistič nést po dobu jedné sekundy bez poškození. Obvykle se rovná Isc. To zajišťuje, že jistič může zůstat během poruchy sepnutý, pokud ochranné relé zpozdí vypnutí.
• Charakteristiky přechodného zotavovacího napětí (TRV):Napětí, které se objeví na kontaktech jističe po nule proudu. Špička a rychlost nárůstu TRV musí být v rámci možností vypínače. Naše továrna poskytuje křivky TRV pro každý model vysokonapěťového jističe, přizpůsobené typickým konfiguracím sítě (chyba svorek, zkratová porucha).
• Provozní sekvence (O - t - CO - t' - CO):Definuje pracovní cyklus. Standardní sekvence automatického opětovného zapnutí: Otevřeno (přerušení při poruše), 0,3 sekundy, Zavřít při poruše, Znovu otevřít, 3 minuty, Zavřít a Otevřít. Náš vysokonapěťový jistič je testován na O 0,3s CO 3min CO při 100% poruchovém proudu.
• Mechanická odolnost (třída M1 nebo M2):Třída M2 vyžaduje 10 000 mechanických operací bez poruchy. Bouračky SF6 v naší továrně překračují 12 000 operací, zatímco vakuové modely překonávají 30 000 operací.
• Elektrická odolnost (třída E1 nebo E2):Třída E2 znamená, že elektrické kontakty nevyžadují žádnou údržbu po celou dobu životnosti za normálních provozních podmínek. Náš vakuový vysokonapěťový jistič má hodnocení E2, což výrazně snižuje náklady životního cyklu.

Kromě těchto standardních parametrů jsou pro spolehlivost nezbytné pomocné funkce, jako jsou topné okruhy pro prostředí s nízkou teplotou, antikondenzační systémy a dálkové indikátory polohy. Naše továrna je integruje do každého vysokonapěťového jističe dodávaného do chladného klimatu. Dalším často opomíjeným parametrem je doba přerušení (od vypínacího příkazu po zhasnutí oblouku). Moderní jističe dosahují 1,5 až 3 cyklů (25 až 50 ms). Rychlejší přerušení snižuje poruchovou energii a omezuje poškození transformátorů a kabelů.

Pro praktický příklad uvažujme elektrárenskou společnost modernizující 138kV rozvodnu s vypočteným maximálním poruchovým proudem 38kA symetricky. Měli by zvolit vysokonapěťový jistič s Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2,6), TRV kapacitou 1,3 pu na IEEE C37.09 a mechanickou odolností M2.Společnost Lugao Power Co., Ltd. nabízí model LVB 145, který přesně odpovídá těmto specifikacím, s dalšími funkcemi, jako jsou vestavěné kapacitní děliče napětí pro synchronizované spínání. Poskytujeme také tabulku kontrolního seznamu parametrů pro zjednodušení srovnání mezi více dodavateli. Použití nesprávných parametrů vede k předčasné erozi kontaktu nebo dokonce ke katastrofálnímu selhání během poruchy. Proto naše továrna důrazně doporučuje konzultaci s našimi aplikačními inženýry před dokončením specifikací.

Jak mohou pravidelné testy časování a kontaktního odporu prodloužit životnost vašeho vysokonapěťového jističe?

Vysokonapěťový jistič může zůstat v nečinnosti několik měsíců, přesto musí fungovat bezchybně, když dojde k poruše. Proto prediktivní údržba prostřednictvím pravidelného testování není volitelná, ale nezbytná. Dva testy poskytují největší diagnostickou hodnotu: dynamické časování (analýza jízdní křivky) a statický přechodový odpor (měření mikroohmů). Naše továrna analyzovala záznamy o údržbě z 500 rozvoden a zjistila, že každoročně testované jističe vykazují o 78 procent méně poruch než ty, které se testují každých 5 let. Níže podrobně popisujeme, jak každý test funguje a jak interpretovat výsledky.

• Test časování kontaktu:Pomocí digitálního časovače a převodníku pojezdu tento test zaznamenává čas od vypínacího příkazu do oddělení kontaktu a od oddělení do polohy úplného otevření. Také měří zavírací čas a odskok kontaktu. Zdravý vysokonapěťový jistič by měl mít vypínací dobu v rozmezí ±10 procent továrních hodnot (např. 35 ms ± 3,5 ms). Pokud se doba otevření prodlouží o více než 15 procent, znamená to opotřebení mechanismu nebo nízký hydraulický tlak. Naše továrna poskytuje základní časové křivky pro každý dodávaný vysokonapěťový jistič.
• Odpor hlavního kontaktu (DC miliohm test):Mikroohmmetr s nízkým odporem injektuje 100A stejnosměrného proudu přes uzavřené kontakty. Čisté kontakty vykazují odpor obvykle pod 50 mikroohmů u jističů SF6 a pod 30 mikroohmů u vakuových jističů. Stoupající odpor indikuje důlkovou korozi nebo oxidaci. Když se odpor zdvojnásobí oproti výchozí hodnotě, měla by být naplánována výměna kontaktu. Naše továrna doporučuje tento test každoročně pro kritické jističe.
• Analýza pohybu:Pomocí snímače zdvihu měříme kontaktní rychlost při otevírání a zavírání. Přiměřená rychlost (např. 2,5 m/s otevírací rychlost pro jistič 145 kV) zajišťuje správné zhášení oblouku. Nízká rychlost může indikovat vazebné vazby nebo nízký tlak plynu. Společnost Lugao Power Co., Ltd. přenosné analyzátory mohou provést tento test bez demontáže jističe.
• Izolační odpor a dielektrické testy:Aplikujte 1,5x jmenovité napětí na otevřené kontakty a na kostru. Jakýkoli pokles pod 1 kV na mikrofarad znamená kontaminaci nebo vniknutí vlhkosti. U jističů SF6 musí obsah vlhkosti plynu zůstat pod 150 ppm objemově.

Kromě elektrických zkoušek jsou nezbytné mechanické kontroly ovládacích mechanismů (pružinových, hydraulických nebo pneumatických). Naše továrna navrhuje modulární kazety pohonů, které lze vyměnit za méně než 2 hodiny, čímž se minimalizují prostoje. Avšak i ten nejlepší mechanismus selže, pokud mazivo ztvrdne. Doporučujeme provádět výkon vysokonapěťového jističe (jedno vypnutí a zapnutí) každých 6 měsíců během období nečinnosti. Tím dojde k redistribuci mastnoty a vyleštění kontaktů.

Z hlediska nákladů a přínosů stojí jeden časový test přibližně 300 až 800 USD na jistič, zatímco výměna vadného vysokonapěťového jističe v případě nouze může přesáhnout 50 000 USD plus ztráty z výpadku. Kromě toho energetické společnosti stále více přijímají online monitorovací systémy, které provádějí kontinuální analýzu časování a odporu pomocí senzorů z optických vláken. Balíček Smart Breaker naší továrny obsahuje permanentní převodník pojezdu a místní displej, který varuje operátory, když se parametry posunou. Pokud se například přechodový odpor během 18 měsíců zvýší ze 40 na 70 mikroohmů, systém vygeneruje upozornění na plánovanou údržbu. Tento přístup založený na podmínkách prodlužuje životnost až o 50 procent ve srovnání s výměnou na základě času. Pro implementaci robustního testovacího programu naše továrna nabízí školení pro domácí techniky a poskytuje podrobné testovací šablony. Pamatujte, že vysokonapěťový jistič, který projde pravidelnými testy, ochrání vaši síť po tři desetiletí nebo déle. Ve společnosti Lugao to podporujeme 25letou zárukou výkonu na naše kladiva řady Premium.

Často kladené otázky (FAQ)

Otázka 1: Může vysokonapěťový jistič odstranit poruchu rychleji než cyklus a proč je rychlost důležitá pro bezpečnost sítě?

Odpověď: Ano, moderní vysokonapěťové jističe odstraní poruchy za 1,5 až 2 cykly (25 až 33 milisekund pro 60Hz systémy). Rychlost je kritická, protože čím déle porucha přetrvává, tím větší tepelné a mechanické namáhání je na transformátory, kabely a generátory. Zpoždění 100 milisekund může zvýšit energii poruchy o 400 procent, což vede k deformaci vinutí výkonových transformátorů a potenciálnímu požáru. Kromě toho rychlé vymazání zabraňuje šíření poklesů napětí sítí a udržuje tak stabilitu pro okolní zátěže. Vysokonapěťový jistič SF6 145 kV naší továrny dosahuje doby přerušení ve 2 cyklech, čímž splňuje nejpřísnější požadavky na přechodovou stabilitu.

Otázka 2: Jak často by se měl vyměňovat vysokonapěťový jistič a jaké známky konce životnosti by měli operátoři sledovat?

Odpověď: Dobře udržovaný vysokonapěťový jistič obvykle vydrží 25 až 40 let v závislosti na frekvenci poruch a podmínkách prostředí. Známky konce životnosti zahrnují: trvale vysoký přechodový odpor (přes 150 mikroohmů u jističe 145 kV), abnormální hluk během provozu (broušení nebo zpožděné nabíjení pružiny), viditelný vnější únik plynu (pokles tlaku SF6 pod 0,4 MPa) a nesplnění časových specifikací o více než 20 procent. Pokud izolační odpor klesne pod 1000 megaohmů, je narušena dielektrická integrita. Společnost Lugao Power Co., Ltd. doporučuje generální opravu po 10 000 mechanických operacích nebo když prediktivní diagnostika ukazuje opotřebení kontaktů přesahující 80 procent. Mapování částečného výboje může také odhalit vnitřní defekty před katastrofickým selháním.

Otázka 3: Proč jsou vysokonapěťové jističe SF6 stále široce používány navzdory obavám o životní prostředí?

Odpověď: SF6 zůstává dominantní, protože žádný jiný jednotlivý plyn neodpovídá jeho kombinaci vysoké dielektrické pevnosti (3x větší než vzduch při stejném tlaku), vynikající schopnosti zhášení oblouku a tepelné vodivosti. Pro napětí nad 72,5 kV nabízí SF6 nejkompaktnější a nejspolehlivější řešení. Průmysl však řeší vysoký potenciál globálního oteplování (GWP = 23 500) prostřednictvím vylepšených postupů manipulace s plynem: moderní kladiva mají míru úniku pod 0,1 procenta za rok a programy recyklace znovu zachycují SF6 na konci životnosti. Navíc nové alternativy, jako je plyn g3 (směs fluoronitrilu), snižují GWP o 98 procent při zachování podobného výkonu. Společnost Lugao Power Co., Ltd. nyní nabízí vysokonapěťový jistič připravený pro g3 pro ekologicky citlivé projekty, ale pro stávající infrastrukturu zůstává SF6 s monitorováním úniku nejpraktičtější volbou.

Otázka 4: Může být vysokonapěťový jistič použit pro každodenní spínání zátěže nebo pouze pro ochranu proti poruchám?

Odpověď: Ano, mnoho vysokonapěťových jističů je dimenzováno pro denní spínání zátěžového proudu (třída C2 nebo vyšší). Časté spínání zátěže však způsobuje opotřebení kontaktů v důsledku elektrického oblouku během každé otevřené operace, takže jističe používané pro každodenní spínání (např. kondenzátorové baterie nebo spínání tlumivek) vyžadují vyšší elektrickou odolnost (třída E2) a případně předzásuvné odpory k omezení přepětí. Pro aplikace vyžadující tisíce spínacích operací ročně jsou vakuové jističe lepší díky své prodloužené elektrické životnosti. Náš tovární vakuový vysokonapěťový jistič VUB je speciálně navržen pro každodenní spínání až 30 000 operací. Vždy si prostudujte provozní třídu jističe a vyhněte se použití univerzálního jističe pro časté spínání zátěže, protože by mohlo dojít k předčasné erozi kontaktů.

Otázka 5: Jaké bezpečnostní postupy je třeba dodržovat před ručním ovládáním vysokonapěťového jističe v rozvodně?

Odpověď: Před jakoukoli manuální operací dodržujte bezpečnostní protokol o pěti krocích: 1) Získejte příkaz ke spínání z řídicího centra a ověřte polohu jističe pomocí SCADA. 2) Odpojte místní řídicí obvody a použijte blokovací štítek na motoru nabíjení pružiny. 3) Pomocí detektoru napětí ověřte, že obě strany vysokonapěťového jističe jsou bez napětí nebo že jsou rozpojeny vypínače. 4) Používejte osobní ochranné prostředky určené pro elektrický oblouk (oblek cal/cm², obličejový štít a rukavice se jmenovitým napětím). 5) Pokud má kladivo ruční nabíjecí rukojeť, použijte dálkovou ruční kliku, která stojí stranou, aby nedošlo k výbuchu oblouku. Nikdy neobcházejte blokování ani se nepokoušejte násilím zatlačit jistič, který vykazuje mechanickou odolnost. Společnost Lugao Power Co., Ltd. poskytuje podrobné bezpečnostní video s každou dodávkou vysokonapěťového jističe, což zdůrazňuje, že bezpečnost obsluhy je prvořadá.

Závěr: Posilte odolnost své sítě pomocí našich vysokonapěťových jističů

Vysokonapěťové jističe jsou předními obránci elektrických sítí a kombinují vysokorychlostní mechanickou akci s propracovanou fyzikou zhášení oblouku. Jejich roli nelze přeceňovat, ať už jde o prevenci kaskádových výpadků proudu až po umožnění integrace obnovitelných zdrojů energie. Jak jsme podrobně uvedli, správný výběr založený na jmenovitých parametrech, rutinní testy časování a kontaktního odporu a porozumění technologiím kalení jsou základními postupy. Společnost Lugao Power Co., Ltd. již čtyři desetiletí konstruuje a vyrábí vysokonapěťové jističe a dodává více než 30 000 jednotek do utilit a průmyslových odvětví v 50 zemích. Naše továrna používá robotické svařování, testování těsnosti SF6 až do 1e-6 mbarl/s a kompletní přejímací testy montáže podle norem IEC a ANSI.

Nečekejte, až selhání jističe naruší vaše operace.Kontaktujte náš technický prodejní tým ještě dnesna bezplatný audit ochrany rozvodny. Zanalyzujeme vaše požadavky na poruchové funkce, poskytneme kompletní specifikaci vysokonapěťového jističe a nabídneme demo naší monitorovací platformy Smart Breaker. Každý nákup zahrnuje roční uvedení do provozu a školení na místě. Upgradujte na bezpečnost, spolehlivost a klid s Lugao Power Co., Ltd. – váš partner v ochraně energetického systému. Vyžádejte si svou cenovou nabídku prostřednictvím našich webových stránek nebo přímo e-mailem, abyste obdrželi katalog produktů a případové studie z podobných instalací. Společně udržíme vaši síť v bezpečí.
