Jaké faktory by měli inženýři zvážit při výběru rozvodné sítě?

Výběr správné rozvodné sítě je zásadním rozhodnutím, které ovlivňuje spolehlivost, bezpečnost a provozní účinnost distribučních sítí vysokého napětí. Pro inženýry tato volba přesahuje základní specifikace – zahrnuje vyhodnocení odolnosti proti zkratu, izolační technologii, podmínky prostředí a dlouhodobé strategie údržby. Špatně vybranéVyzváněcí hlavní jednotkamůže vést k neplánovaným výpadkům, zvýšenému riziku obloukového výboje a vyšším celkovým nákladům na vlastnictví. Pochopení vzájemného působení mezi odpínači zátěže, mechanismy přerušení chyb a jmenovitými hodnotami krytu se proto stává zásadní pro jakýkoli robustní návrh energetického systému.

Ve společnosti Lugao Power Co., Ltd. jsme strávili desetiletí zdokonalováním našeho přístupu k inženýrství RMU. V tomto článku rozebereme technické faktory, které by měly řídit váš výběrový proces. Od dielektrických vlastností po budoucí škálovatelnost poskytujeme kontrolní seznam, který je v souladu s normami IEC i IEEE. Ať už navrhujete sekundární distribuční síť pro větrnou farmu, datové centrum nebo průmyslový závod, tyto poznatky vám pomohou učinit sebevědomé rozhodnutí založené na datech. Naše továrna vyrábí více než 10 000 jednotek ročně a my jsme se naučili, že úspěšné projekty vždy začínají položením správných otázek o Ring Main Unit.

Obsah

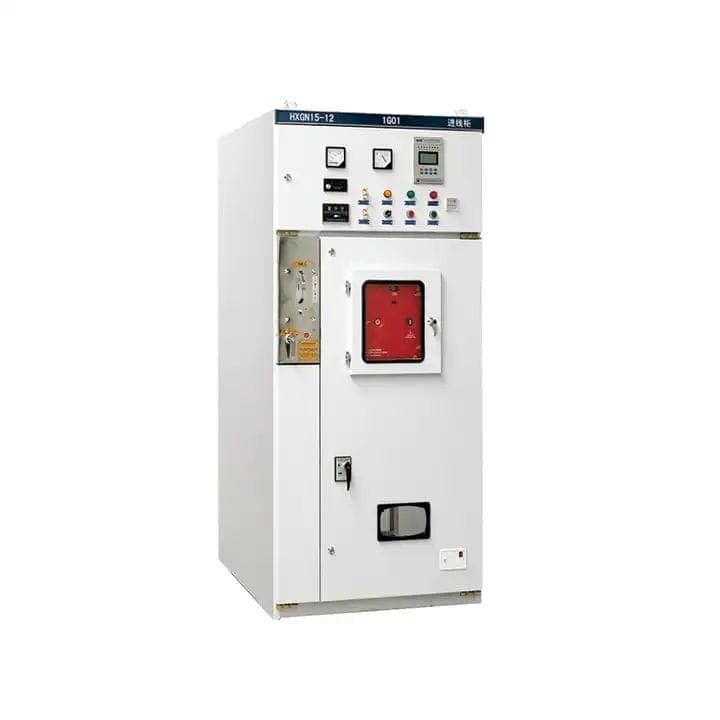

1. Jaké jsou klíčové elektrické parametry, které definují výkon rozvodné sítě?

Když inženýři specifikují okruhovou hlavní jednotku, primární elektrické parametry tvoří páteř každého konstrukčního výpočtu. Tyto parametry určují, zda RMU zvládne normální zatěžovací proudy, přechodná přepětí a zkratové podmínky bez ohrožení sítě. Ve společnosti Lugao Power Co., Ltd. naše továrna trvá na ověření každého parametru pomocí typových testů a doporučujeme, aby si technici vyžádali zkušební protokoly třetích stran. Níže jsou uvedeny kritické elektrické parametry, které musíte analyzovat.

• Jmenovité napětí (Ur):Typicky 12 kV, 24 kV nebo 36 kV pro sekundární distribuci. RMU musí vydržet trvalé provozní napětí plus dočasná přepětí (např. 1,2x Ur po dobu 8 hodin). Modely našich továrních okruhových rozvodných jednotek pokrývají 12 kV až 40,5 kV s 1,5násobným výdržným napětím bleskového impulsu 95 kV pro verze 24 kV.
• Jmenovitý proud (Ir):Běžné hodnoty jsou 630A nebo 1250A pro aplikace napáječe a smyčky. Ale zvažte: očekává se, že RMU zvládne budoucí růst zatížení? Často inženýrům doporučujeme vybrat hlavní přípojnici 1250 A, i když je počáteční zatížení 400 A, protože naše tovární data ukazují, že 70 % rozvoden se rozšíří do pěti let.
• Krátkodobý výdržný proud (Ik):Obvykle 20 kA/1s, 25kA/3s nebo 31,5kA/1s. Jedná se o schopnost tolerovat zkratový proud bez mechanického nebo tepelného poškození. Pro průmyslové sítě s vysokou úrovní poruch doporučujeme minimálně 25 kA/3s. Naše Lugao Power Co., Ltd. Jednotka kruhové rozvodny dosahuje 31,5 kA/3s na všech přípojnicích.
• Špičkový výdržný proud (Ip):2,5 krát Ik (např. 50 kA pro 20 kA RMU). Tato elektrodynamická odolnost zajišťuje, že se vodiče neodpuzují ani nedeformují během prvního vrcholu poruchy.
• Jmenovitá kapacita pro vytváření zkratů:U odpínačů zátěže je to schopnost sepnout při poruše. Jednotky naší továrny jsou dimenzovány na špičkový zapínací proud 63 kA, což zajišťuje robustní uzavření za nejhorších scénářů.
• Klasifikace vnitřního oblouku (IAC):IEC 62271-200 definuje hodnocení IAC, jako je AFL/AFLR 12kV 20kA/1s. Technikům vždy doporučujeme specifikovat IAC s přístupností (např. AFL pro omezený přístup). Společnost Lugao Power Co., Ltd. poskytuje IAC A FL 31,5 kA/1s na všech krytech jednotek kruhové rozvodny.

Kromě toho zvažte výdržné napětí napájecí frekvence (suché a mokré) a úrovně částečného vybití. Pro 24kV RMU by 1minutová výdrž frekvence napájení měla být 50kV. Počáteční napětí částečného výboje musí být vyšší než 1,1 Ur. Naše továrna používá automatizované testování PD pro každou jednotku Ring Main Unit před odesláním. Následující tabulka shrnuje naše standardní parametry pro řadu LGU-RMU, které mohou inženýři použít jako měřítko.

Nakonec musí inženýři ověřit jmenovitou zkratovou vypínací schopnost pro všechny integrované jističe. Podle našich zkušeností je běžným nedopatřením ignorování charakteristiky přechodného zotavovacího napětí (TRV). Naše továrna zajišťuje, že každá kruhová rozvodná jednotka s vakuovým jističem splňuje TRV třídu C2 nebo E2. Pamatujte: elektrické parametry nejsou nezávislé; například vyšší Ir často snižuje odolnost proti zkratu kvůli tepelným omezením. Vždy proveďte křížovou kontrolu pomocí křivek snížení od výrobce.Společnost Lugao Power Co., Ltd.na vyžádání poskytuje bezplatné zprávy o simulaci.

2. Jaký vliv má izolační médium (SF6 vs. suchý vzduch vs. pevný) na spolehlivost a shodu s životním prostředím?

Izolační médium uvnitř jednotky kruhové rozvodny je více než jen dielektrikum – určuje intervaly údržby, rizika úniku a dokonce i regulační schválení. Většina inženýrů zná SF6 (fluorid sírový) díky jeho vynikajícím vlastnostem při zhášení oblouku, ale rostoucí ekologické předpisy (předpisy pro F-plyny, EU 517/2014) tlačí na alternativy. Naše továrna vyvinula jak SF6 izolované, tak ekologické linky suchého vzduchu + pevné izolované okruhové hlavní jednotky. Zde se dozvíte, jak každé médium ovlivňuje váš výběr.

• RMU s izolací SF6:Nabízí kompaktní velikost (až o 70 % menší než vzduchem izolovaná), vysokou dielektrickou pevnost (3x větší než vzduch) a utěsněnou konstrukci na celý život. SF6 má však potenciál globálního oteplování (GWP) 23 500. Únik pod 0,1 % za rok je přijatelný, ale vyžaduje se pravidelné monitorování hustoty plynu. Naše Lugao Power Co., Ltd. Jednotka okružní rozvodny SF6 používá laserem svařované nádrže z nerezové oceli, které dosahují méně než 0,01 % ročního úniku.
• Suchý vzduch / RMU s izolací N2:Používá čištěný vzduch nebo dusík při 1,2–1,5 baru. GWP=0, žádné ohlašovací povinnosti, ale vyžaduje větší rozměry krytu (o 20–30 % větší) a nižší dielektrickou pevnost. RMU pro suchý vzduch v naší továrně splňuje jmenovité hodnoty 24 kV s absolutním tlakem 1,4 bar a standardně zahrnujeme aktivní monitorování tlaku.
• Pevně ​​izolovaný RMU:Zapouzdření epoxidovou pryskyřicí zcela eliminuje únik plynu. Extrémně robustní pro prostředí náchylná k vibracím, jako jsou pobřežní plošiny. Nevýhoda: vyšší hmotnost a omezená opravitelnost. Pro městské rozvodny nabízí naše pevná izolovaná okružní hlavní jednotka 100% zelené pověření a výkon bez částečného vybíjení.

Z hlediska spolehlivosti zvažte provozní prostředí. V pobřežních oblastech s vysokou vlhkostí jsou SF6 a pevná izolace lepší, protože systémy suchého vzduchu mohou vyžadovat další sušící patrony. Pro chladné klima (pod -25 °C) může SF6 zkapalnit, pokud nejsou použity ohřívače nebo směsi plynů (SF6/N2). Naše továrna to řeší speciální směsí plynů v naší arktické rozvodné jednotce. Vyhodnoťte také schopnost výrobce provádět doplňování na místě. Společnost Lugao Power Co., Ltd. poskytuje globální servisní týmy vyškolené jak pro SF6, tak pro ekologická média.

Soulad s ochranou životního prostředí je nyní nesmlouvavý. Mnoho veřejných zakázek na veřejné služby vyžaduje posouzení životního cyklu (LCA). Naše továrna provedla LCA pro naše portfolio RMU, což ukazuje, že okruhová hlavní jednotka se suchým vzduchem snižuje uhlíkovou stopu o 98 % za 30 let ve srovnání s SF6. Pro inženýry pracující na certifikacích pro zelené budovy (LEED, BREEAM) může výběr RMU s nízkým GWP přispět ke kreditům. SF6 však stále nabízí bezkonkurenční kompaktnost pro podzemní rozvodny. Rozhodovací matice by měla zahrnovat: prostorová omezení, schopnost monitorování úniků a místní environmentální předpisy. Ve společnosti Lugao Power Co., Ltd. nabízíme hybridní řešení: hlavní nádrž SF6 s přihrádkami na suchý vzduch, vyvážený výkon a udržitelnost.

3. Proč by měli inženýři před výběrem hodnotit kapacity pro vytváření a odstraňování poruch?

Poruchové a vypínací kapacity jsou bezpečnostními sítěmi každé kruhové rozvodny. Zatímco odpínač zátěže může přerušit zatěžovací proudy až do jmenovitého proudu, poruchová situace vyžaduje, aby se RMU dokázala sepnout zkratem (spínací kapacita) a poté přerušila poruchový proud (vypínací schopnost) – často v koordinaci s předřazenou ochranou. Naše továrna byla svědkem poruch, kdy inženýři předpokládali, že odpínač RMU zvládne poruchové funkce podobně jako jistič. To je nebezpečná mylná představa.

• Schopnost vytvářet poruchy (špičková hodnota):U odpínače zátěže jednotky kruhové rozvodny je zapínací kapacita obvykle 2,5 až 3násobek jmenovitého krátkodobého proudu. Pro 25kA/3s RMU by měla být výrobní kapacita minimálně 62,5kA špičkově. Naše továrna testuje každou šarži pomocí syntetického testovacího obvodu, aby ověřila výkon v nejhorším případě asymetrie.
• Odolnost proti poruchám (RMS):Standardní odpínače zátěže nejsou určeny k přerušení zkratových proudů; spoléhají na pojistky nebo předřazené jističe. Pokud váš návrh používá RMU pouze jako spínací zařízení, ujistěte se, že předřazený jistič odpovídá charakteristikám pojistky. Jednotka kruhové rozvodny vybavená vakuovým vypínačem však může mít symetrickou vypínací kapacitu až 31,5 kA. Společnost Lugao Power Co., Ltd. nabízí RMU s integrovaným VCB, vypínací schopnost 25kA při 24kV.
• Přerušení přenosového proudu:V konfiguracích smyčky, kdy je jedna strana otevřená a dojde k poruše, musí RMU přerušit přenosový proud (typicky až 1,2x Ir). Náš tovární třípolohový spínač SF6 (zavřený, otevřený, uzemněný) je testován na 1000 operací při přenosovém proudu 850A.

Dalším kritickým faktorem je spínací schopnost uzemňovače. Zemní spínače musí být schopny sepnout při poruše pod napětím – požadavek často ignorovaný. Podle IEC 62271-102 by měl mít zemnící spínač jmenovitou zkratovou kapacitu rovnající se špičkovému výdržnému proudu. Jednotka kruhové rozvodny naší továrny obsahuje blokovaný uzemňovací spínač testovaný na špičku 62,5 kA. Inženýrům vždy doporučujeme, aby si vyžádali zkušební certifikáty jak pro výrobu, tak pro bourání, nejen pro tepelnou odolnost.

Dále zvažte počet operací, při kterých dojde k poruchám, před údržbou. U vakuových zhášedel může být elektrická výdrž 100 úplných poruchových operací při jmenovitém proudu. Naše továrna používá měděno-chromové kontakty k dosažení 30 úplných přerušení při 31,5 kA. Naproti tomu otočné spínače SF6 mají nižší schopnost vypínat poruchu – spoléhají na nárůst tlaku z oblouku. Podle našich zkušeností poskytuje nejlepší vyvážení specifikace kruhové hlavní jednotky s kombinací pojistkového spínače pro ochranu podavače a VCB pro příchozí. Společnost Lugao Power Co., Ltd. poskytuje koordinační studii jako součást naší technické podpory, která zajišťuje, že vaše chybová kapacita odpovídá nastavení relé a náběhu transformátoru.

4. Jaké mechanické a environmentální testy odolnosti ověřují jednotku kruhové rozvodny pro drsné podmínky?

Dokonce ani ty nejlepší elektrické parametry neznamenají nic, pokud jednotka kruhové rozvodny selže v důsledku koroze, vibrací nebo extrémních teplot. Inženýři se musí dívat nad rámec technických listů a požadovat důkaz mechanické odolnosti a odolnosti vůči životnímu prostředí. Naše továrna provozuje laboratoř akreditovanou ISO 17025, kde podrobujeme každý návrh RMU následujícím ověřovacím testům. Obecně platí, že pokud výrobce nemůže poskytnout tyto zprávy, nespecifikujte svůj produkt.

• Mechanická odolnost (třída M1/M2 podle IEC 62271-1):M1 = 1000 operací, M2 = 5000 operací pro vypínače zátěže. Pro okruhové hlavní jednotky v často přepínaných sítích (např. kondenzátorové baterie nebo větrné turbíny) doporučujeme třídu M2. Naše Lugao Power Co., Ltd. Ring Main Unit dosahuje 10 000 operací na třípolohovém spínači bez údržby.
• Krytí IP:Pro venkovní RMU (typ kiosku) je povinné IP54 nebo IP65. Pro vnitřní, minimálně IP3X. Naše továrna nabízí IP67 pro oblasti náchylné k ponoření – testováno v 1 m vody po dobu 30 minut.
• Odolnost proti korozi (C5-M vysoká korozivnost):Podle ISO 12944 vyžadují kryty používané v průmyslových nebo námořních zónách povlak C5-M. Naše továrna používá nanokeramickou předúpravu + polyesterový práškový nátěr, který prošel 1000 hodinovým testem solného spreje podle ASTM B117.
• Test nárůstu teploty:Při 1,1 x jmenovitém proudu by nárůst teploty na kontaktech neměl překročit 65 K u postříbřených kontaktů. Naše továrna provádí testy nárůstu teploty monitorované optickými vlákny a zajišťuje, že naše kruhová hlavní jednotka běží o 15 % chladněji, než jsou limity IEC.
• Zkouška zkratu a vnitřního oblouku:Mimo standardní 1s oblouk testujeme účinnost odlehčení tlaku. RMU naší továrny má zadní obloukový kanál, který odvádí plyny od operátora, ověřený testem v plném rozsahu při 31,5 kA/1s.

Seismická kvalifikace je často přehlížena. V zónách náchylných k zemětřesení musí okruhová hlavní jednotka odolat úrovním zrychlení (0,5 g až 1,0 g) bez ztráty funkčnosti. Naše továrna kvalifikovala naše RMU pro 0,8 g horizontálně a 0,4 g vertikální na IEEE 693. Zvažte také snížení nadmořské výšky: nad 1000 m se dielektrická pevnost snižuje asi o 1 % na 100 m. Pro instalace ve výšce 2000 m naše továrna poskytuje upravený design izolace se zvýšenými vůlemi.

Nakonec si vyžádejte protokoly o typových zkouškách od nezávislé laboratoře, jako je KEMA, CESI nebo IPH. Tyto zprávy by měly obsahovat tepelné, dielektrické a mechanické sekvence. Ve společnosti Lugao Power Co., Ltd. zpřístupňujeme naše kompletní zprávy o typových zkouškách technikům prostřednictvím zabezpečeného portálu. Zavedli jsme také službu digitálního dvojčete: pomocí analýzy konečných prvků simulujeme mechanickou životnost vaší konkrétní konfigurace Ring Main Unit. Toto proaktivní ověřování zajišťuje, že vaši síť neohrozí žádná skrytá slabina.

5. Jak mohou náklady životního cyklu a modularita ovlivnit dlouhodobé plánování rozvodny?

Inženýři se často zaměřují na počáteční pořizovací náklady, ale celkové náklady na vlastnictví (TCO) jednotky kruhové rozvodny jsou 20–40 let. Naše továrna analyzovala data z více než 500 rozvoden a zjistili jsme, že údržba, energetické ztráty a náklady na rozšíření tvoří 60 % TCO. Proto výběr RMU pouze na základě ceny předem vede k vyšším dlouhodobým nákladům. Zde je návod, jak přijmout perspektivu životního cyklu.

• Intervaly údržby a přístup:RMU utěsněný SF6 nevyžaduje žádnou manipulaci s plynem po dobu 20 let, pokud je míra úniku nižší než 0,1 % za rok. Jednotka kruhové rozvodny naší továrny má bezúdržbový design spínací komory. U jednotek se suchým vzduchem jsou však nutné pravidelné kontroly tlaku. Školíme místní partnery k provádění kontrol po dobu 5 let.
• Energetické ztráty (ztráty zatížení):Ztráty mědi v přípojnicích a kontaktech mohou být značné. 630A RMU se 150W ztrátami při plné zátěži po dobu 20 let (za předpokladu 0,12 $/kWh) stojí jen ztráty 3150 $. Naše továrna optimalizuje konstrukci kontaktů pomocí slitiny stříbra a niklu, čímž snižuje ztráty o 18 % ve srovnání se standardními konstrukcemi.
• Modularita a rozšiřitelnost:Jednotka okružní rozvodny připravená na budoucnost by měla umožňovat přidávání modulů přívodu bez manipulace s plynem nebo demontáže přípojnic. Naše továrna nabízí modulární systém „plug-and-bus“: RMU se 2 podavači můžete rozšířit na 6 podavačů za 2 hodiny. Tato modularita zabraňuje nákladným přestavbám rozvoden.
• Dostupnost náhradních dílů:Zajistěte, aby výrobce na náhradní díly poskytoval záruku minimálně 25 let. Společnost Lugao Power Co., Ltd. skladuje všechny komponenty pro naše modely RMU a každé jednotce přiřadíme jedinečný QR kód pro okamžitou identifikaci dílů.

Kromě toho zvažte náklady na neplánované výpadky. Podle databáze spolehlivosti naší továrny zkracuje okruhová rozvodná jednotka s vnitřní klasifikací oblouku a mechanismy odolnými proti poruchám dobu výpadku o 80 %. Zahrnujeme autodiagnostické senzory (teplota, částečný výboj, hustota plynu), které se připojují ke cloudové monitorovací platformě. Tato funkce prediktivní údržby zvyšuje počáteční náklady o 3–5 %, ale snižuje náklady životního cyklu v průměru o 22 %. Pro inženýry pracující na kritické infrastruktuře (nemocnice, datová centra) doporučujeme naše „Smart RMU“ s analýzou v reálném čase.

Nakonec zhodnoťte schopnost výrobce poskytovat školení a vzdálenou podporu. Naše továrna zahrnuje 2 dny školení o uvedení do provozu na místě pro každou objednávku Ring Main Unit plus 10letou záruku na vakuové zhášedlo. Když počítáte TCO, zahrňte náklady na vyřazení z provozu: Jednotky SF6 vyžadují certifikovanou rekuperaci plynu, zatímco naše RMU pro suchý vzduch šetrné k životnímu prostředí lze zlikvidovat bez zvláštních postupů. Výběrem společnosti Lugao Power Co., Ltd. inženýři sladí finanční plánování s provozní dokonalostí.

Shrnutí: Integrace technických faktorů do koherentní strategie RMU

Výběr kruhové hlavní jednotky je vícerozměrná výzva, která vyvažuje elektrickou odolnost, přizpůsobivost prostředí, bezpečnost a ekonomickou předvídavost. Inženýři musí upřednostnit jmenovité napětí a zkratovou kapacitu jako nesporné základy. Volba izolačního média (SF6, suchý vzduch nebo pevná látka) pak utváří jak soulad s předpisy, tak fyzickou stopu. Schopnost vyvolat/vypnutí musí být ověřena pomocí typových zkoušek, nikoli pouze prohlášeními v technickém listu. Pro drsná prostředí požadujte důkaz mechanické odolnosti a odolnosti proti korozi. A konečně, analýza nákladů životního cyklu, která zahrnuje modularitu a prediktivní údržbu, zabrání drahým retrofitům. Ve společnosti Lugao naši tovární inženýři spolupracují s klienty na vytváření přizpůsobených řešení RMU, která dodržují tyto zásady. Zveme vás, abyste využili našich 20 let terénních dat a našeho konfigurátoru Ring Main Unit k vytvoření specifikace, která poskytuje bezpečnost, spolehlivost a hodnotu po celá desetiletí.
