Jaké jsou klíčové úvahy při výběru vysokonapěťových jističů?

Výběr aVysokonapěťový jističje jedním z nejdůslednějších rozhodnutí, které inženýr energetické soustavy učiní. Nejde o jednoduché zadávání zakázek; je to strategická volba, která ovlivňuje bezpečnost, spolehlivost a ekonomický výkon celé elektrické sítě na desetiletí. Špatně zvolený vysokonapěťový jistič může vést ke katastrofálnímu selhání zařízení, delším výpadkům napájení a značným finančním ztrátám. Naopak dobře zvolený jistič zvyšuje stabilitu systému, minimalizuje prostoje a poskytuje dlouhou životnost se zvládnutelnými nároky na údržbu. Výzvou je, že proces výběru zahrnuje komplexní souhru elektrických, mechanických, ekologických a ekonomických faktorů. Tento článek poskytuje strukturovaný rámec, který inženýry provede tímto kritickým rozhodnutím, přičemž čerpá z desetiletí zkušeností v oboru a praktických znalostí z oboru.

Tato příručka rozebere proces výběru a prozkoumá základní parametry, které je třeba vzít v úvahu, od základních elektrických jmenovitých hodnot až po pokročilé funkce monitorování stavu, které jsou nyní k dispozici. Prozkoumáme dominantní technologie – SF6, vakuum a vznikající ekologicky efektivní alternativy – a prodiskutujeme jejich příslušné silné a slabé stránky pro různé aplikace. Budeme se také zabývat praktickou realitou instalace, provozu a údržby, abychom zajistili, že vybraný vysokonapěťový jistič nejen splňuje technické specifikace, ale také odpovídá provozním možnostem energetického nebo průmyslového zařízení. Po pochopení klíčových úvah uvedených v tomto článku mohou inženýři činit informovaná a sebevědomá rozhodnutí, která zajistí dlouhodobou integritu jejich energetických systémů. Naše továrna naSpolečnost Lugao Power Co., Ltd.vyrábí vysokonapěťové jističe již více než dvě desetiletí a tyto znalosti jsme shromáždili z našich rozsáhlých zkušeností s poskytováním řešení zákazníkům po celém světě.

Obsah

• 1. Základ: Jaká jsou kritická elektrická hodnocení?
• 2. Rozhodnutí o technologii: Které přerušovací médium je pro vás to pravé?
• 3. Ohledy na životní prostředí a instalaci: Kde bude fungovat?
• 4. Ekonomika vlastnictví: Nad rámec kupní ceny
• 5. Budoucí kontrola: Jak budete udržovat a monitorovat jistič?
• Častéy Otázky (FAQ)
• Závěr a další kroky

1. Základ: Jaká jsou kritická elektrická hodnocení?

Představte si inženýra rozvodny, který má za úkol modernizovat rozvodnu 145 kV. Projekt vyžaduje nový vysokonapěťový jistič k ochraně kritického přenosového vedení. Stávající infrastruktura zahrnuje transformátor dimenzovaný na 40 MVA a úroveň poruchy na sběrnici byla vypočtena na 40 kA. Proces výběru začíná řadou základních elektrických jmenovitých hodnot, které definují schopnost jističe. Tato hodnocení nejsou libovolná čísla; jsou matematickým vyjádřením schopnosti jističe fungovat bezpečně a spolehlivě v elektrickém prostředí energetické soustavy. Technik musí pečlivě vyhodnotit každé hodnocení, aby se ujistil, že zvolené zařízení není pod nebo nadměrně specifikováno. Následující tabulka uvádí primární elektrické jmenovité hodnoty a jejich praktický význam.

Základem výběru je jmenovité napětí. Je to maximální trvalé napětí, kterému může vysokonapěťový jistič odolat. Pro systém 145 kV musí být jistič dimenzován na nejméně 145 kV. Je však také důležité vzít v úvahu maximální provozní napětí, které může být o něco vyšší než jmenovité napětí. Jmenovitý proud musí být dostatečný, aby unesl normální zátěž, s rezervou pro budoucí růst. Zkratový vypínací proud je však nejkritičtějším bezpečnostním hodnocením. Definuje maximální poruchový proud, který může vysokonapěťový jistič bezpečně přerušit. Pokud je toto hodnocení příliš nízké, může dojít k poruše jističe v případě poruchy. Ve společnosti Lugao Power Co., Ltd. nabízíme řadu vysokonapěťových jističů s různými vypínacími schopnostmi proti zkratu, aby vyhovovaly různým požadavkům na systém a zajistily, že zařízení nebude ani přehnaně, ani podhodnoceno.

TRV je možná nejjemnější, ale stejně důležité hodnocení. Když jistič přeruší poruchu, objeví se na vypínacích kontaktech napěťový přechod. Tento TRV je charakterizován svou amplitudou, rychlostí nárůstu a frekvencí. Vysokonapěťový jistič musí být navržen tak, aby vydržel TRV bez opětovného zapálení oblouku. TRV je určena impedancí systému a bodem na vlně, ve kterém dojde k přerušení. Pro konkrétní aplikaci musí být TRV vypočtena nebo získána ze systémových studií a porovnána s jmenovitou schopností TRV jističe. Technický tým naší továrny poskytuje podporu při posuzování těchto komplexních parametrů a pomáhá zákazníkům vybrat vysokonapěťový jistič, který je dokonale přizpůsoben přechodovým charakteristikám jejich specifické sítě.

2. Rozhodnutí o technologii: Které přerušovací médium je pro vás to pravé?

Jakmile jsou definovány elektrické jmenovité hodnoty, stojí inženýr před zásadním technologickým rozhodnutím: jaký typ přerušovacího média by měl vysokonapěťový jistič používat? Trhu dominují tři hlavní technologie: plyn SF6, vakuum a ropa. V nových instalacích jsou však olejové lapače stále vzácnější a průmysl aktivně vyvíjí ekologicky účinné alternativy. Každá technologie má odlišné vlastnosti, díky kterým je vhodná pro různé aplikace. Rozhodnutí není jen otázkou nákladů; zahrnuje vyhodnocení výkonu, dopadu na životní prostředí, potřeby údržby a specifických provozních podmínek instalace. Podívejme se podrobně na každou z klíčových technologií.

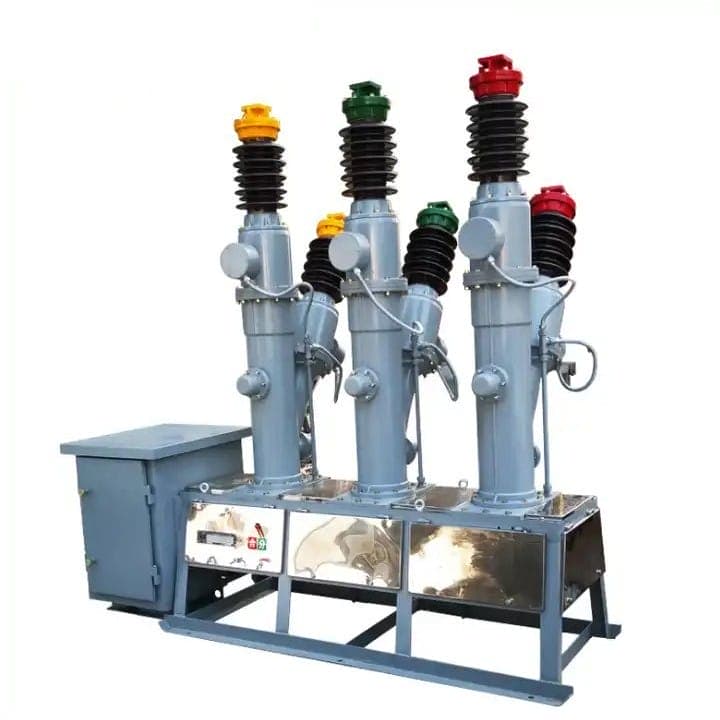

Jističe SF6jsou dominantní technologií pro vysokonapěťové aplikace (72,5 kV a více). Používají plynný fluorid sírový (SF6) jako izolační médium a médium pro zhášení oblouku. SF6 je vysoce elektronegativní, což znamená, že absorbuje volné elektrony z oblouku, rychle deionizuje mezeru a zabraňuje opětovnému zapálení oblouku. Díky této vlastnosti jsou jističe SF6 výjimečně účinné při přerušování poruchových proudů, mají vysokou proudovou zatížitelnost a krátké doby přerušení. Jsou také kompaktní a vyžadují méně místa než jiné technologie. SF6 je však silný skleníkový plyn s potenciálem globálního oteplování (GWP) 23 500krát vyšším než CO2. To vedlo ke zvýšené kontrole a regulaci jeho používání. Naše továrna v Lugao vyvinula řadu vysokonapěťových jističů SF6 s mírou úniku menší než 0,1 % za rok, což výrazně snižuje jejich dopad na životní prostředí.

Vakuové jističejsou dominantní technologií pro vysokonapěťové aplikace (až 40,5 kV). Jako přerušovací médium používají vakuum. Když se kontakty rozejdou, oblouk je omezen ve vakuovém zhášedle. Oblouk zhasne při první nule proudu, protože vakuum neposkytuje žádnou vodivou cestu pro opětovné zapálení oblouku. Vakuové drtiče jsou vysoce spolehlivé, vyžadují velmi malou údržbu a jsou šetrné k životnímu prostředí. Nelze je však použít při vyšších napětích, protože dielektrická pevnost vakuového zhášedla je omezená. Jsou také citlivé na přepětí, která jsou způsobena například spínáním nezatížených transformátorů. Pro vysokonapěťové aplikace je jedno vakuové zhášedlo nedostatečné a bylo by zapotřebí více zhášedel v sérii, což zvyšuje složitost a náklady.

Ekologicky efektivní alternativyvznikají jako reakce na environmentální obavy související s SF6. Tyto technologie využívají plyny s mnohem nižším GWP, jako je AirPlus (směs dusíku a kyslíku se stopovým množstvím fluoroketonu) nebo jiné syntetické plyny. Tyto plyny nabízejí podobný dielektrický výkon a výkon při zhášení oblouku jako SF6, ale s GWP, který je 100 až 2 000krát nižší. To je významná výhoda pro veřejné služby a průmyslová odvětví, která se snaží snížit svou uhlíkovou stopu. Tyto alternativy však ještě nejsou tak široce přijaty jako SF6 a mohou vyžadovat větší kryty jističů nebo různé mechanické konstrukce. Naše továrna aktivně vyvíjí vysokonapěťový jistič s využitím ekologicky účinných plynů, což našim zákazníkům zajišťuje životaschopnou a ekologicky odpovědnou cestu vpřed.

Následující tabulka poskytuje stručné shrnutí klíčových aspektů pro každou technologii.

3. Ohledy na životní prostředí a instalaci: Kde bude fungovat?

Fyzické prostředí, ve kterém bude vysokonapěťový jistič instalován, je kritickým faktorem při jeho výběru. Stejný jistič, který bezchybně funguje v klimaticky řízené vnitřní rozvodně, může předčasně selhat v pobřežním prostředí se solnou mlhou nebo v pouštním prostředí s extrémním horkem a prachem. Inženýři musí vyhodnotit podmínky prostředí na navrhovaném místě instalace a přizpůsobit je vhodnému návrhu jističe. Klíčové faktory prostředí, které je třeba vzít v úvahu, jsou: okolní teplota, vlhkost, nadmořská výška, úroveň znečištění, seismická aktivita a přítomnost korozivních látek. Každý z těchto faktorů může významně ovlivnit spolehlivost a životnost vysokonapěťového jističe.

Teplotaje primárním zájmem. Ovládací mechanismus, izolační plyn (v případě SF6 nebo ekologicky účinných alternativ) a dielektrické vlastnosti izolace, to vše závisí na teplotě. Například plyn SF6 zkapalní při nízkých teplotách (přibližně -25 °C při 5 barech), což snižuje jeho izolační a přerušovací schopnost. K vyřešení tohoto problému jsou jističe SF6 instalované v chladném klimatu vybaveny ohřívači a systémy monitorování hustoty plynu, které detekují poklesy tlaku plynu způsobené zkapalněním. Podobně může extrémní teplo urychlit stárnutí izolačních materiálů a zvýšit opotřebení mechanických součástí. Naše továrna nabízí vysokonapěťový jistič se širokou škálou možností provozních teplot, včetně balíčků pro chladné počasí pro instalace v arktických podmínkách.

Nadmořská výškaje dalším důležitým faktorem. S rostoucí nadmořskou výškou klesá tlak vzduchu, což snižuje dielektrickou pevnost vzduchu. U venkovních instalací nad 1000 metrů je nutné zvětšit izolační vzdálenosti. U přerušovačů SF6 je tlak plynu obvykle nastaven tak, aby kompenzoval snížený atmosférický tlak.Znečištěníz průmyslových oblastí, pobřežních oblastí nebo zemědělských zón může vést k nahromadění vodivých nečistot na izolátorech, což zvyšuje riziko externích přeskoků. Řeší se to specifikací izolantů s vyšší povrchovou vzdáleností nebo aplikací protikontaminačních nátěrů. Naše továrna v Lugao poskytuje vysokonapěťový jistič s přizpůsobitelnými úrovněmi izolace, aby splňovaly specifické požadavky na třídu znečištění místa instalace.

Seismická aktivitaje třeba vzít v úvahu v oblastech náchylných k zemětřesení. Vysokonapěťový jistič musí být schopen odolat dynamickému zatížení generovanému seismickou událostí. To zahrnuje navržení nosné konstrukce a zajištění toho, aby mechanické součásti kladiva vydržely vynucené zrychlení. Korozivní prostředí, jako jsou prostředí v blízkosti pobřežních oblastí nebo v chemických závodech, vyžadují zvláštní pozornost při výběru materiálu. Nerezové spojovací prvky, antikorozní povlaky na krytu a pečlivé utěsnění všech součástí jsou nezbytné, aby se zabránilo předčasnému selhání. Pečlivým vyhodnocením těchto faktorů prostředí mohou inženýři vybrat vysokonapěťový jistič, který je nejen elektricky vhodný, ale také dostatečně fyzicky odolný, aby odolal náročným podmínkám provozního prostředí.

4. Ekonomika vlastnictví: Nad rámec kupní ceny

Počáteční pořizovací cena vysokonapěťového jističe je často nejviditelnější cenou, ale je to jen zlomek celkových nákladů na vlastnictví po dobu životnosti zařízení. Komplexní ekonomická analýza musí vzít v úvahu nejen pořizovací cenu, ale také náklady na instalaci, průběžnou údržbu a provozní náklady a náklady na případnou likvidaci nebo výměnu. Výběr jističe s vyššími počátečními náklady, ale nižšími nároky na údržbu může být z dlouhodobého hlediska výrazně ekonomičtější. Naopak výběr levného a nekvalitního jističe může vést k častým poruchám, vysokým nákladům na údržbu a drahým prostojům. Ekonomické rozhodnutí musí být založeno na analýze nákladů životního cyklu, která odráží konkrétní provozní kontext zařízení.

Náklady na instalacise může výrazně lišit v závislosti na typu a konstrukci vysokonapěťového jističe. Jističe SF6 vyžadují speciální zařízení pro manipulaci s plynem a vyškolený personál pro instalaci, což zvyšuje náklady. Instalace vakuových vypínačů je obvykle jednodušší.Náklady na údržbujsou významnou složkou nákladů životního cyklu. Jističe SF6 vyžadují pravidelnou údržbu, včetně kontroly tlaku plynu, opotřebení kontaktů a mechanického provozu. Postupy při manipulaci s plynem musí být přísně dodržovány. Vakuové kladiva jsou naproti tomu po celou dobu životnosti utěsněny a vyžadují velmi malou údržbu. Četnost údržby a náklady na náhradní díly musí být zohledněny v ekonomické analýze.

Provozní nákladyzahrnují energetické ztráty v hlavních kontaktech vypínače, které jsou obvykle malé, ale nezanedbatelné.Náklady na prostojejsou možná nejvýznamnější proměnnou. V mnoha průmyslových odvětvích může hodinový výpadek stát desítky tisíc dolarů ve ztrátě výroby. Spolehlivější vysokonapěťový jistič s nižší pravděpodobností selhání může poskytnout podstatné ekonomické výhody snížením rizika nákladných výpadků. Abychom zákazníkům pomohli s touto analýzou, naše továrna v Lugao Power Co., Ltd. nabízí službu hodnocení nákladů životního cyklu, která poskytuje podrobné srovnání celkových nákladů na vlastnictví pro různé varianty jističů.

5. Budoucí kontrola: Jak budete udržovat a monitorovat jistič?

Výběr vysokonapěťového jističe není rozhodnutím, které končí, když je zařízení pod napětím. Dlouhodobý výkon a spolehlivost jističe závisí na dobře naplánované strategii údržby a monitorování. Požadavky na údržbu se liší podle technologie, ale pro zajištění desítky let spolehlivé služby je nezbytný proaktivní přístup. Trend v tomto odvětví směřuje k údržbě založené na stavu, která využívá nepřetržité sledování klíčových parametrů vysokonapěťového jističe k předvídání, kdy je potřeba údržba, spíše než se spoléhat na pevný plán. Tento přístup maximalizuje dostupnost jističe a minimalizuje riziko neočekávaných poruch.

Mezi klíčové parametry, které by měly být monitorovány, patří: časování operačního mechanismu, dráha kontaktu a odpor, hustota a tlak plynu SF6, teplota kritických součástí a stav elektrického obvodu. Moderní vysokonapěťový jistič může být vybaven senzory, které tyto parametry nepřetržitě monitorují a hlásí je do centrálního řídicího systému. To umožňuje týmům údržby identifikovat problémy včas, dříve, než se stanou vážnými. Výrobky vysokonapěťových jističů naší továrny jsou kompatibilní s řadou systémů monitorování stavu, což našim zákazníkům umožňuje implementovat strategii údržby založenou na stavu. Poskytujeme také komplexní školení personálu údržby o kontrole, testování a opravách našeho zařízení.

Často kladené otázky (FAQ)

Otázka 1: Jak určím správnou zkratovou vypínací schopnost pro mou aplikaci?

Odpověď: Zkratová vypínací schopnost musí být stejná nebo větší než maximální vypočítaný poruchový proud v místě instalace jističe. To je určeno podrobnou studií energetického systému, která bere v úvahu zdroje poruchového proudu (generátory, síť), impedanci transformátorů, přenosových vedení a kabelů a konfiguraci systému. Studie poskytne hodnotu pro symetrický zkratový proud (kA) a poměr X/R, který určuje asymetrický proud. Jmenovitý zkratový vypínací proud jističe, který je symetrickou hodnotou, musí být větší než vypočtený symetrický proud a jistič musí být rovněž schopen přerušit nesymetrický proud. Náš inženýrský tým ve společnosti Lugao Power Co., Ltd. může pomoci s tímto výpočtem.

Otázka 2: Jaký je rozdíl mezi mrtvou nádrží a jističem nádrže pod proudem?

Odpověď: Ve vysokonapěťovém jističi s mrtvou nádrží je zhášedlo umístěno v uzemněné kovové skříni. To poskytuje jasnou bezpečnostní výhodu, protože vysoké napětí je uzavřeno a kryt je na zemním potenciálu. Obvykle se snadněji udržují a nabízejí větší flexibilitu designu pro další zařízení, jako jsou CT. V přerušovači nádrže pod proudem je přerušovač umístěn pod vysokým napětím a nádrž není uzemněna. Aktivní jističe nádrží jsou lehčí a mají nižší dielektrické ztráty, díky čemuž jsou pro některé aplikace účinnější. Výběr závisí na konkrétním návrhu rozvodny a inženýrské filozofii energetické společnosti.

Otázka 3: Jak si mohu vybrat mezi jističem SF6 a ekologicky účinnou alternativou?

Odpověď: Výběr závisí na požadavcích aplikace a ekologických prioritách provozovatele. Jističe SF6 mají prokazatelně vysokou spolehlivost a vynikající vypínací schopnost a jsou k dispozici pro všechny úrovně napětí. Ekologicky efektivní alternativy, jako je AirPlus, nabízejí výrazně nižší GWP, díky čemuž jsou atraktivní pro organizace, které se zavázaly k udržitelnosti. Tyto alternativy však mohou mít vyšší počáteční náklady a nemusí být dostupné pro všechny napěťové úrovně. Naše továrna v Lugao Power Co., Ltd. nabízí jak SF6, tak i ekologicky účinné možnosti, což našim zákazníkům umožňuje zvolit si vyvážený výkon, náklady a odpovědnost vůči životnímu prostředí.

Otázka 4: Jaký význam má přechodové zotavovací napětí (TRV) při výběru jističe?

Odpověď: TRV je napětí, které se objeví na kontaktech vysokonapěťového jističe bezprostředně po přerušení oblouku. TRV může být komplexní, s vysokou rychlostí nárůstu a špičkovou hodnotou a závisí na indukčnosti a kapacitě systému. Vysokonapěťový jistič musí být schopen odolat TRV bez omezení. Toto je kritický faktor při určování schopnosti přerušení, zejména u jističů umístěných v blízkosti transformátorů nebo reaktorů. Náš výrobní tým inženýrů vám může pomoci posoudit požadavky TRV pro vaši konkrétní aplikaci a vybrat jistič s odpovídající jmenovitou kapacitou TRV.

Otázka 5: Jak často je třeba udržovat vysokonapěťový jistič?

Odpověď: Frekvence údržby závisí na typu jističe a provozních podmínkách. Jističe SF6 obvykle vyžadují kontrolu a údržbu v intervalech 5-10 let, v závislosti na doporučeních výrobce a počtu operací. Údržba zahrnuje kontrolu hustoty plynu, opotřebení kontaktů a ovládacího mechanismu. Díky integraci systémů monitorování stavu můžeme přejít na přístup údržby založené na stavu, kdy se údržba provádí pouze tehdy, když údaje z monitorování naznačují potřebu.

Závěr: Správná volba pro spolehlivou budoucnost

Výběr správného vysokonapěťového jističe je zásadním technickým rozhodnutím, které ovlivňuje bezpečnost, spolehlivost a ekonomický výkon energetického systému po celá desetiletí. Pečlivým zvážením elektrických jmenovitých hodnot, technologických možností, environmentálních faktorů, nákladů životního cyklu a strategií údržby mohou inženýři činit informovaná rozhodnutí, která zajistí dlouhodobou integritu jejich sítě. Rozhodnutí vyžaduje hluboké pochopení požadavků aplikace a důkladné vyhodnocení dostupných možností. Ve společnosti Lugao Power Co., Ltd. jsme odhodláni podporovat naše zákazníky během celého procesu výběru, poskytovat jim odborné poradenství, spolehlivé produkty a komplexní poprodejní podporu.
