Jak napětí ovlivňuje výkon obvodové hlavní jednotky?

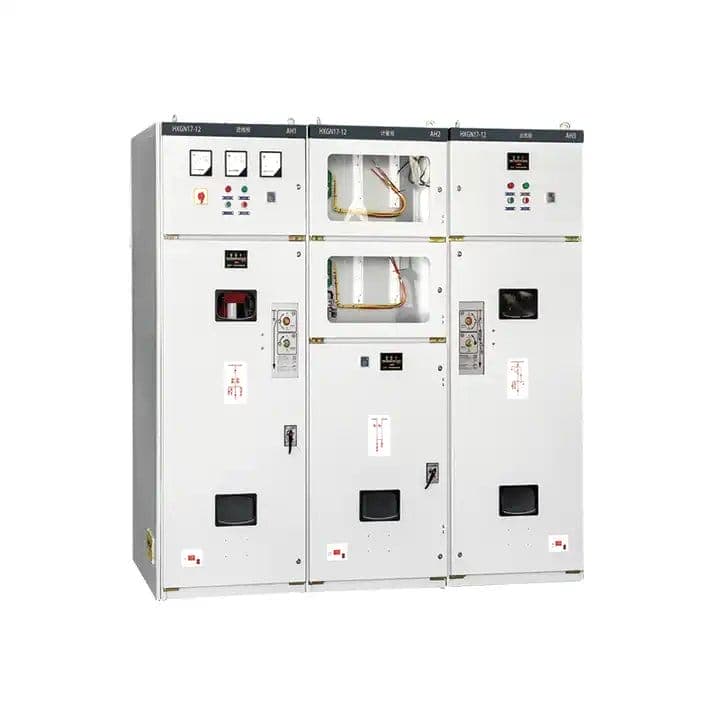

Jmenovité napětí není pouze specifikací na typovém štítku; jsou základním kamenemVyzváněcí hlavní jednotka(RMU) výkon, bezpečnost a životnost. V distribučních sítích vysokého napětí (typicky 6 kV až 40,5 kV) vede výběr RMU s nevhodným jmenovitým napětím ke katastrofálním poruchám izolace, nadměrnému částečnému vybití a provozní nestabilitě. Ve společnosti Lugao Power Co., Ltd. naše továrna zkonstruovala řešení kruhové hlavní jednotky, která přesně odpovídají profilům síťového napětí a zajišťují, že každý komponent od přípojnic po vakuová zhášedla pracuje v rámci optimálního okna elektrického namáhání. Tento článek vysvětluje, proč jmenovité hodnoty napětí určují dielektrickou pevnost, vypínací schopnost a odolnost proti poruchám.

Pro manažery rozvodných sítí a inženýry průmyslových zařízení pochopení vztahu mezi jmenovitým napětím systému a odolností RMU zabrání nákladným prostojům. Jednotka kruhové rozvodny navržená pro 12 kV aplikovaná na systém 24 kV bude vystavena dvojnásobnému namáhání elektrickým polem, což urychluje stárnutí izolace a zvyšuje riziko vzniku oblouku mezi fázemi. Naopak přílišná specifikace RMU pro síť s nižším napětím plýtvá kapitálovými výdaji. Naše továrna v Lugao Power Co., Ltd. vytváří přizpůsobitelné jednotky RMU s ověřeným jmenovitým napětím v souladu s normami IEC 62271-200 a GB/T 3906. Tento komplexní průvodce popisuje, jak jmenovité hodnoty napětí ovlivňují každý výkonnostní parametr, podporovaný našimi interními testovacími daty a zkušenostmi v terénu.

Adresář

Proč napětí určuje dielektrickou pevnost a koordinaci izolace v rozvodné síti

Dielektrický výkon jakékoli rozvodné sítě je zásadně svázán s úrovní jmenovitého napětí. Jmenovité napětí ovlivňuje elektrické vzdálenosti, povrchové cesty a typ izolačního média (SF6, pevný epoxid nebo suchý vzduch). Pro okruhovou hlavní jednotku od Lugao Power Co., Ltd. naše továrna navrhuje každý RMU se specifikovaným výdržným napětím napájecí frekvence a výdržným napětím bleskových impulsů, které přímo korelují s maximálním provozním napětím systému. Níže je podrobný rozpis toho, jak jmenovité hodnoty napětí nastavují prahové hodnoty izolace.

• Základní úroveň izolace (BIL):Pro 12kV RMU je standardní výdržné napětí bleskového impulsu 75kV špičkově. U 24kV jednotky se BIL zvýší na 125kV. Toto 66% zvýšení vyžaduje větší fázový odstup a robustní pevné izolační bariéry.
• Počáteční napětí částečného výboje (PDIV):Vyšší jmenovité napětí exponenciálně zvyšuje riziko částečného vybití. Naše továrna testuje každou okruhovou hlavní jednotku při 1,5x jmenovitém napětí, aby bylo zajištěno, že PDIV zůstane pod 10 pC. Při 36 kV vyžaduje PD řízení třívrstvé epoxidové odlévání.
• Odklizení a dotvarování:IEC 62271-1 nařizuje minimální vůle 60 mm pro 12 kV, ale 120 mm pro 24 kV. Naše konstrukce okružní hlavní jednotky zahrnují optimalizované vakuové lití, které snižuje požadované vůle a zároveň překračuje normy.
• Tlaková závislost SF6:U plynem izolovaných RMU vyžadují vyšší jmenovité napětí zvýšenou hustotu plynu SF6 (0,25 MPa pro 12 kV oproti 0,45 MPa pro 40,5 kV), aby byla zachována dielektrická tuhost. Společnost Lugao Power Co., Ltd. používá nepropustné svařované nerezové nádrže.

Naše továrna sestavila výsledky testů z více než 500 instalací RMU. Následující tabulka ukazuje přímou korelaci mezi jmenovitým napětím a klíčovými izolačními parametry proSpolečnost Lugao Power Co., Ltd.Řada Ring Main Unit.

Volba správného jmenovitého napětí není volitelná. Když jednotka okruhové rozvodny pracuje nad projektovaným napětím, elektrické stromování se spustí do dvou let. Naše továrna doporučuje vždy specifikovat RMU se jmenovitým napětím rovným nebo o 10 % vyšším, než je maximální provozní napětí sítě. Společnost Lugao Power Co., Ltd. nabízí přizpůsobené RMU od 6 kV do 40,5 kV, každý ověřený testy dielektrického typu v naší certifikované vysokonapěťové laboratoři.

Jak jmenovité napětí přímo ovlivňuje přepínání zátěže a kapacitu pro vytváření zkratů

Spínací výkon při přerušení zátěže a schopnost vytváření zkratů jednotky kruhové rozvodny nejsou statické; měří se jmenovitým napětím. Pro daný design fyzického kontaktu zvýšení jmenovitého napětí zvyšuje energii oblouku během spínacích operací. Naši tovární inženýři ve společnosti Lugao Power Co., Ltd. navrhněte naši kruhovou hlavní jednotku s kontaktními geometriemi, které berou v úvahu jak napětí, tak proud současně. Zde je uvedeno, jak jmenovité napětí ovlivňuje dynamický výkon.

• Schopnost zhášení oblouku:Při napětí 12 kV musí odpínač zátěže zhášet oblouk o hodnotě asi 250 V na mm. Při 24 kV se napětí oblouku zdvojnásobí, což vyžaduje vyšší rychlosti rozpojování kontaktů a vylepšené zhášecí komory. Naše RMU používá vakuová zhášedla s axiálním magnetickým polem pro konzistentní výkon až do 40,5 kV.
• Vytvářecí kapacita (špičkový proud):Normy IEC vyžadují, aby jednotka kruhové rozvodny vydržela zaváděcí proudy až do 2,5násobku jmenovitého zkratového proudu. Vyšší napětí systému však snižuje povolený spínací proud, pokud se nezvýší kontaktní tlak. Společnost Lugao Power Co., Ltd. používá stříbro-wolframové kontakty, které udržují nízký přechodový odpor i při jmenovitých hodnotách 40,5 kV/1250 A.
• Spínací přepětí:Při spínání indukčních nebo kapacitních zátěží generují RMU s vyšším napětím závažnější přepětí pro opětovné zapálení. Naše továrna vybavuje naši okruhovou hlavní jednotku RC odlehčovacími zařízeními nebo svodiči přepětí pro sítě nad 24 kV.
• Míra eroze kontaktu:Při stejném počtu přerušení zátěže bude 36kV RMU erodovat kontakty o 40 % rychleji než 12kV jednotka, pokud není správně navržena. Naše továrna používá kontaktní materiál CuCr50 k minimalizaci eroze a prodlužuje elektrickou životnost na 10 000 operací.

Níže je srovnávací tabulka ukazující, jak naše Lugao Power Co., Ltd. Řada kruhových rozvodných jednotek si zachovává výkon napříč jmenovitými napětími a zároveň splňuje nebo překračuje požadavky IEC 62271-100.

Naše továrna provedla více než 2 000 zátěžových testů na naší řadě okruhových hlavních jednotek. Data potvrzují, že s optimalizovaným designem kontaktů může RMU 40,5 kV dosáhnout podobné spolehlivosti spínání jako jednotka 12 kV. Společnost Lugao Power Co., Ltd. poskytuje garantované zkratové a vypínací kapacity pro každé jmenovité napětí. Pro kritické aplikace, jako jsou větrné farmy nebo datová centra, naše továrna doporučuje vybrat RMU s jmenovitým napětím, které zahrnuje 15% bezpečnostní rezervu nad jmenovitým napětím sítě, aby se vyrovnala přechodná přepětí.

Co se stane, když dojde k neshodě jmenovitého napětí – režimy provozních poruch v jednotce kruhové rozvodny

Polní důkazy od servisního týmu naší továrny ukazují, že nesoulad jmenovitého napětí je druhou nejčastější příčinou selhání jednotky kruhové rozvodny po nesprávné instalaci. Když je RMU dimenzovaný na 12 kV připojen k 24 kV systému, následky následují předvídatelný průběh poruchy. Pochopení těchto poruchových režimů pomáhá inženýrům správně specifikovat od začátku. Společnost Lugao Power Co., Ltd. celosvětově zdokumentovala více než 150 případů nesouladu.

• Dielektrický průraz (od fáze k zemi):Napětí elektrického pole se zdvojnásobí a překročí dielektrickou pevnost izolace. Během 6-12 měsíců se na epoxidových izolátorech objeví karbonizované stopy. Naše továrna byla svědkem přeskoků pouzder RMU, které vedly k úplné výměně rozváděče.
• Porucha vnitřního oblouku:Přepětí způsobuje ionizaci zbytkového vzduchu uvnitř plynových komor. Dokonce i jednotky RMU izolované SF6 ztrácejí dielektrickou schopnost, pokud je jmenovité napětí překročeno o 30 %. Forenzní analýza naší továrny odhalila rozstřik roztavené mědi z obloukových poruch v nesprávně spárovaných jednotkách.
• Předčasné stárnutí VT/PT:Napěťové transformátory navržené pro nižší jmenovité hodnoty se magneticky saturují, odebírají nadměrný budicí proud a přehřívají se. To vede k sekundárnímu selhání izolace. V jednom případě PT 12kV RMU explodovalo po 8 měsících na 20kV systému.
• Poškození štítu vakuového přerušovače:Vyšší gradienty napětí urychlují iontové bombardování na parním štítu a snižují integritu vakua. Naše továrna zjistila, že zhášedlo 12 kV používané při 24 kV ztratilo vakuum během 2 000 operací namísto jmenovitých 30 000.
• Problémy s řídicím obvodem:Kapacitní děliče a elektronické napěťové senzory vytvářejí nesprávné signály pro ochranná relé, což vede k nepříjemnému vypínání nebo selhání. Společnost Lugao Power Co., Ltd. doporučuje přizpůsobení napěťových senzorů přesně jmenovité hodnotě RMU.

Abychom toto riziko kvantifikovali, naše továrna provedla urychlené testy stárnutí na vzorcích jednotek kruhové rozvodny při jmenovitém napětí 1,2x, 1,5x a 2,0x. Výsledky jsou shrnuty níže.

Naše továrna důrazně doporučuje ověřit maximální napětí systému za normálních i mimořádných podmínek před výběrem jednotky kruhové rozvodny. Lugao nabízí audity napětí na místě a může dodat RMU se zvýšenou izolací pro sítě náchylné k nárůstu napětí. Nespoléhejte pouze na napětí na typovém štítku; vždy si od výrobce vyžádejte protokoly o dielektrických testech.

Jak vybrat správné jmenovité napětí na jednotce vyzváněcí rozvodny pro vaši síť

Výběr optimálního jmenovitého napětí pro okruhovou hlavní jednotku vyžaduje analýzu jmenovitého napětí sítě, maximálního trvalého provozního napětí, úrovní přechodného přepětí a nadmořské výšky. Naše továrna v Lugao vyvinula systematický proces výběru, který zajišťuje, že RMU bude fungovat více než 30 let. Níže uvádíme metodologii krok za krokem, kterou používají naši inženýři energetických systémů.

• Krok 1: Určete nejvyšší napětí systému (Um).Pro nominální systém 10 kV je Um obvykle 12 kV. Pro jmenovité napětí 20 kV je Um 24 kV. Vždy používejte Um jako základní jmenovité napětí pro RMU.
• Krok 2: Počítejte se snížením nadmořské výšky.Nad 1000 m vzduchová izolace slábne. Na každých 100 m nad 1000 m snižte jmenovité napětí o 1 %. Naše továrna poskytuje RMU s korekcí nadmořské výšky až do 4000 m.
• Krok 3: Vyhodnoťte závažnost přepětí bleskem.Oblasti s vysokou izokeraunickou úrovní (>30 bouřkových dnů/rok) vyžadují RMU s vyšším BIL. Společnost Lugao Power Co., Ltd. nabízí zesílenou izolaci s externími svodiči přepětí.
• Krok 4: Zvažte budoucí upgrady sítě.Pokud lze během 10 let upgradovat distribuční síť z 12 kV na 24 kV, naše továrna doporučuje zakoupit 24 kV RMU, ale zpočátku ji provozovat na 12 kV. Tato investice je zárukou budoucnosti.
• Krok 5: Zkontrolujte kompatibilitu úrovně zkratu.RMU s vyšším napětím mají obvykle nižší jmenovité hodnoty zkratového proudu pro stejnou fyzickou velikost. Ověřte, zda jmenovitý krátkodobý výdržný proud RMU (1 s) překračuje úroveň poruchy systému.

Naše továrna vyrábí standardní matici jmenovitého napětí pro naši produktovou řadu Ring Main Unit. Rychlý výběr naleznete v tabulce níže.

Naše továrna má specializovaný tým aplikačních inženýrů, který může pomoci s výběrem jmenovitého napětí pro jakoukoli okruhovou hlavní jednotku. Společnost Lugao Power Co., Ltd. také poskytuje vlastní jmenovité hodnoty, které odpovídají nestandardním síťovým napětím. Před dokončením nákupu RMU si vždy vyžádejte certifikát odolnosti vůči napětí. Naše továrna provádí 100% rutinní dielektrické testy na každé dodané RMU.

Shrnutí a použitelné pokyny od společnosti Lugao Power Co., Ltd.

Jmenovité napětí je nejkritičtějším elektrickým parametrem ovlivňujícím výkon kruhové rozvodny. Od koordinace izolace po přepínání zátěže a dlouhodobou spolehlivost, správné jmenovité napětí zajišťuje bezpečnost, snižuje celkové náklady na vlastnictví a zabraňuje neplánovaným výpadkům. Naše továrna shrnula pět klíčových informací pro inženýry a specialisty na nákup.

• Vždy přizpůsobte jmenovité napětí RMU nejvyššímu napětí systému (Um), nejen jmenovitému napětí.
• Pro sítě s častými blesky nebo spínacími rázy specifikujte Ring Main Unit s o 20 % vyšším BIL, než je požadované minimum.
• Nikdy neprovozujte RMU nepřetržitě nad 95 % jeho jmenovitého napětí; částečné vybíjení se dramaticky zrychluje za touto prahovou hodnotou.
• Nadmořská výška, úroveň znečištění a okolní teplota také ovlivňují dielektrický výkon – obraťte se na Lugao Power Co.,Ltd. pro snížení křivek.
• Investujte do továrenských dielektrických testů, abyste ověřili schopnost RMU odolávat napětí před instalací.

Sortiment kruhových rozvodných jednotek naší továrny zahrnuje jmenovité napětí od 6 kV do 40,5 kV, každý typově testován podle mezinárodních norem. Výběrem Lugao Power Co., Ltd. získáte přístup k navrženým řešením, která maximalizují dobu provozu sítě.Kontaktujte naši továrnu ještě dnespro posouzení kompatibility napětí a obdržíte přizpůsobený datový list RMU pro váš konkrétní projekt.
