Jak vysokonapěťové jističe zvládají zkraty a přetížení?

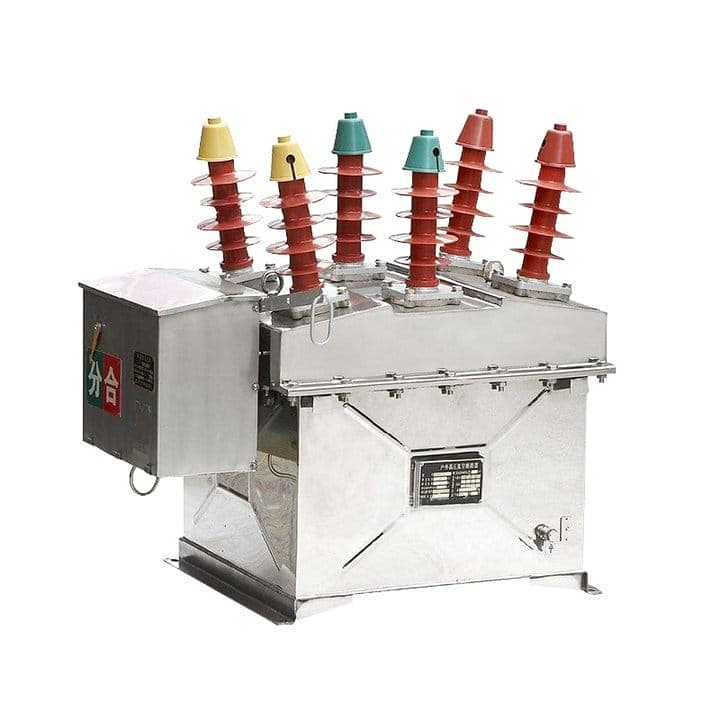

Ve vysokonapěťových energetických systémech jsou zkraty a přetížení nevyhnutelnými jevy, které mohou způsobit katastrofální poškození zařízení, přerušit napájení a ohrozit personál. Vysokonapěťový jistič je primární ochranné zařízení, které musí detekovat, přerušit a izolovat tyto poruchové stavy během milisekund. Jak přesně ale vysokonapěťový jistič zvládá takové extrémní elektrické události? Proces zahrnuje sofistikovanou sekvenci detekce, koordinace relé, mechanické operace a zhášení oblouku. Když dojde ke zkratu nebo přetížení, proud může stoupnout na hodnoty 10 až 50násobku normálního provozního proudu, což způsobí obrovské tepelné a mechanické namáhání. TheVysokonapěťový jističmusí nejen otevřít své kontakty, aby přerušil obvod, ale také rychle a bezpečně uhasit výsledný elektrický oblouk, čímž se zabrání opětovnému vznícení. Naše továrna ve společnosti Lugao Power Co., Ltd. vyrábí vysokonapěťové jističe již více než 20 let a zdokonalili jsme mechanismy přerušení tak, aby zvládly poruchové proudy až do 80 kA při napětích až 550 kV.

Zvládání zkratů a přetížení se liší jak ve strategii detekce, tak ve strategii přerušení. Přetížení je mírný, ale trvalý nadproud, obvykle 1,2 až 2násobek jmenovitého proudu, který může způsobit tepelné poškození, pokud bude přetrvávat. Zkraty jsou závažnější, s proudy, které mohou překročit 10násobek jmenovité hodnoty, což vytváří obrovské magnetické síly a energie oblouku. Vysokonapěťový jistič používá ochranná relé k rozlišení mezi těmito událostmi a ke spuštění příslušné reakce. V případě přetížení může jistič použít časově zpožděné vypnutí, které umožní dočasné přetížení odstranit. V případě zkratu musí jistič fungovat okamžitě, často během 2 až 3 cyklů (30 až 50 milisekund). Tento článek zkoumá podrobné mechanismy – od detekce chyb po zhášení oblouku – které umožňují vysokonapěťovému jističi spolehlivě zvládnout tyto extrémní podmínky. Sdílíme také technické specifikace z produktové řady naší továrny a praktické poznatky o údržbě.

Obsah

• 1. Co se děje uvnitř vysokonapěťového jističe při zkratu?
• 2. Jak vysokonapěťový jistič detekuje a rozlišuje mezi přetížením a zkratem?
• 3. Jaké jsou klíčové technické specifikace pro přerušení poruch?
• 4. Jak může údržba a testování zajistit spolehlivé řešení poruch?
• Často kladené otázky (FAQ)
• Závěr a konzultace systému ochrany

Co se děje uvnitř vysokonapěťového jističe při zkratu?

Když dojde ke zkratu, proud v napájecím systému okamžitě přeroste a vysokonapěťový jistič musí reagovat extrémní rychlostí. Sled událostí uvnitř jističe je jemně choreografický mechanický a elektrický proces. Po přijetí vypínacího signálu z ochranného relé uvolní ovládací mechanismus (pružinový, hydraulický nebo pneumatický) uloženou energii, což způsobí oddělení pohyblivého kontaktu od pevného kontaktu. V okamžiku oddělení se přes kontaktní mezeru vytvoří elektrický oblouk udržovaný vysokým poruchovým proudem. Tento oblouk generuje teploty 15 000 až 20 000 Kelvinů, které by vypařily kontakty a zničily jistič, pokud by nebyly kontrolovány. Proto se vysokonapěťový jistič spoléhá na médium pro zhášení oblouku – buď plyn SF6, vakuum nebo olej – k ochlazení a deionizaci oblouku, který jej uhasí při dalším průletu proudem nulou. Celý proces od vzniku poruchy až po přerušení proudu musí proběhnout během 3 až 5 cyklů napájení (50 až 80 milisekund).

Podrobný postup krok za krokem uvnitř vysokonapěťového jističe během zkratu:

• Krok 1: Detekce poruchy a spuštění relé:Proudové transformátory (CT) snímají náhlý nárůst proudu a vysílají signál do ochranného relé. Relé porovnává proud s nastavením snímače a určuje, zda je závadou zkrat nebo přetížení. V případě zkratu relé vyšle okamžitý vypínací povel do jističe.
• Krok 2: Aktivace ovládacího mechanismu:Vypínací cívka je nabuzena a uvolní se západka, která drží ovládací mechanismus. V pružinou ovládaném jističi pružina uvolňuje a pohání pohyblivý kontakt prostřednictvím spojovacího systému. V hydraulickém kladivu je vysokotlaký olej nasměrován na píst, který pohybuje kontaktem. Toto mechanické působení obvykle trvá 5 až 15 milisekund.
• Krok 3: Oddělení kontaktu a jiskření:Když se pohyblivý kontakt odtáhne, oblouk překlene mezeru. Oblouk je zpočátku poháněn vysokým proudem a generovanými magnetickými silami. Obloukové kontakty vyrobené z materiálů, jako je měď-wolfram nebo stříbro-wolfram, odolávají tavení, ale stále podléhají značné erozi.
• Krok 4: Zhášení oblouku:Ve vysokonapěťovém jističi SF6 mechanismus tlumiče stlačuje plyn SF6 a směřuje ho přes trysku přes oblouk. Vysokorychlostní proud plynu odstraňuje teplo a ionizované částice, zatímco elektronegativní molekuly SF6 zachycují volné elektrony a zabraňují opětovné ionizaci. Ve vakuovém přerušovači je oblouk zhášen rychlou difúzí kovových par ve vakuovém prostředí.
• Krok 5: Aktuální přerušení nuly:Oblouk zhasne při další proudové nule (když střídavý průběh protne nulu). Po přerušení se musí dielektrická pevnost na otevřených kontaktech rychle obnovit, aby vydržela přechodné zotavovací napětí (TRV), které se objeví přes mezeru. Jistič musí zůstat otevřený, aby se zabránilo opětovnému zapnutí.

Pro ilustraci závažnosti zkratové události uvažujme systém 145 kV s poruchovým proudem 40 kA. Energie uvolněná v oblouku může překročit 100 MJ, což stačí k roztavení 50 kg mědi. Náš vysokonapěťový jistič v Lugao je navržen tak, aby takové události zvládl s minimální erozí kontaktů. Mechanismus tlumení SF6, který používáme, byl optimalizován pomocí výpočetní dynamiky tekutin (CFD), aby bylo zajištěno, že rychlost proudění plynu v hrdle trysky překročí Mach 2, což zajišťuje rychlé zhášení oblouku. V typových testech náš vysokonapěťový jistič úspěšně přerušil 40 kA poruchy při 145 kV po 20 po sobě jdoucích operací bez jakéhokoli snížení výkonu. Tato robustní konstrukce dává dodavatelům jistotu, že jejich systém bude chráněn i v těch nejnáročnějších podmínkách zkratu.

Jak vysokonapěťový jistič detekuje a rozlišuje mezi přetížením a zkratem?

Schopnost rozlišovat mezi přetížením a zkratem je zásadní pro spolehlivý provoz energetického systému. Přetížení je stav, kdy proud překračuje jmenovitou hodnotu, ale nepředstavuje bezprostřední hrozbu pro zařízení a může být dočasný (např. spuštění velkého motoru). Zkrat je vážná porucha, která vyžaduje okamžité odstranění. Vysokonapěťový jistič spoléhá na ochranná relé – buď elektromechanická, polovodičová nebo založená na mikroprocesoru – aby tento rozdíl učinila. Tato relé přijímají proudové vstupy z proudových transformátorů (CT) a napěťové vstupy z potenciálních transformátorů (PT) a používají specifické algoritmy a časově-proudové charakteristiky k rozlišení mezi těmito dvěma stavy. Relé poté vyšle vypínací signál do vysokonapěťového jističe s příslušným časováním.

Jak systém detekce vysokonapěťového jističe rozlišuje poruchy:

• Časově závislá nadproudová ochrana (pro přetížení):Relé používá časovou charakteristiku, kde se vypínací čas snižuje s rostoucím proudem. Při mírném přetížení (např. 120 procent jmenovitého proudu) může doba vypnutí trvat několik sekund, což umožňuje přechod k dočasnému přetížení. Pokud přetížení přetrvává, relé vypne vysokonapěťový jistič, aby se zabránilo tepelnému poškození.
• Okamžitá nadproudová ochrana (pro zkraty):Pro proudy překračující vysokou prahovou hodnotu (typicky 8 až 12násobek jmenovitého proudu) relé pracuje okamžitě a vysílá vypínací signál bez záměrného zpoždění. To zajišťuje, že se vysokonapěťový jistič rozepne během 20 až 30 milisekund, čímž se omezí poškození zařízení.
• Směrová nadproudová ochrana:V síťových systémech může dojít k poruchám v obou směrech. Směrová relé používají k určení směru poruchy proudové i napěťové vstupy a zajišťují, že se rozepne pouze vysokonapěťový jistič nejblíže k poruše, zatímco ostatní zůstanou sepnuté, aby byl zachován tok energie.
• Ochrana proti zemnímu spojení:Pro jednovodičové zemní poruchy, které jsou běžné ve vysokonapěťových systémech, se používá detekce zbytkového proudu. Relé monitoruje nulovou složku proudu, která je součtem třífázových proudů. Pokud nulová složka proudu překročí nastavenou prahovou hodnotu, relé vypne vysokonapěťový jistič.

Moderní systémy vysokonapěťových jističů používají numerická relé s komunikačními schopnostmi, která umožňují vzdálené monitorování a koordinaci s ostatními jističi v rozvodně. Tato relé mohou také ukládat záznamy událostí a průběhy poruch, které jsou neocenitelné pro analýzu po poruše. Naše továrna v Lugao Power Co., Ltd. poskytuje komplexní službu koordinace ochranných relé, která zajišťuje, že nastavení našeho vysokonapěťového jističe optimálně odpovídá požadavkům vašeho systému. K simulaci různých poruchových scénářů používáme standardní koordinační software a ověřujeme, že nastavení relé poskytuje selektivní koordinaci, což znamená, že funguje pouze jistič nejblíže k poruše.

Praktický příklad: V přenosovém vedení 230 kV může být ochranné relé pro vysokonapěťový jistič nastaveno na vypnutí při 1,2násobku jmenovitého proudu při přetížení s nastavením časového voliče na 2 sekundy a na 12násobek jmenovitého proudu při okamžitém vypnutí. Pokud se spustí velký motor a způsobí 1,4násobek proudového rázu, relé nevypne, protože doba přetížení je krátká. Pokud však dojde k poruše mezi fázemi, proud může dosáhnout 18násobku jmenovité hodnoty a relé okamžitě vypne vysokonapěťový jistič, čímž se porucha vymaže do 3 cyklů. Tato selektivní koordinace je nezbytná pro udržení stability systému a prevenci kaskádových výpadků.Společnost Lugao Power Co., Ltd.poskytuje podrobný průvodce nastavením relé s každým vysokonapěťovým jističem, který pomáhá obslužným programům při dosahování optimální koordinace.

Jaké jsou klíčové technické specifikace pro přerušení poruch?

Schopnost vysokonapěťového jističe zvládnout zkraty a přetížení je definována sadou kritických technických specifikací. Tyto parametry určují jmenovitý poruchový proud vypínače, dobu přerušení a schopnost přechodného obnovovacího napětí (TRV). Společnost Lugao Power Co., Ltd. vyrábí komplexní řadu vysokonapěťových jističů pro různé úrovně napětí a poruchové stavy. Níže uvedená tabulka shrnuje klíčové specifikace pro odstraňování poruch pro naše nejoblíbenější modely, které se používají v přenosových a distribučních rozvodnách po celém světě. Všechny hodnoty jsou typově testovány v souladu s normami IEC 62271-100 a ANSI C37.09.

Kromě standardních jmenovitých hodnot naše továrna nabízí vysokonapěťový jistič s vylepšenými schopnostmi přerušení poruch. Poskytujeme například „vysokorychlostní“ verzi s optimalizovaným ovládacím mechanismem, který zkracuje dobu otevření o 5 milisekund, což je kritické pro aplikace s vypínačem generátoru. Nabízíme také spínací variantu "kondenzátorová banka" s vyšším hodnocením TRV pro spínání kapacitních proudů. Všechny naše vysokonapěťové jističe jsou vybaveny samočinným tlumičem, který snižuje provozní energii potřebnou k přerušení poruchy o 30 procent, což umožňuje menší pružiny a spolehlivější provoz.

Aby bylo zajištěno, že náš vysokonapěťový jistič splňuje specifikovanou poruchovost, každá jednotka prochází komplexním továrním testovacím programem. To zahrnuje dielektrické testy (výkonová frekvence a bleskový impuls), zkratové testy v nezávislých laboratořích a testy mechanické odolnosti (přes 10 000 operací). Naše továrna v Lugao Power Co., Ltd. poskytuje kompletní zkušební zprávu s každou zásilkou, včetně oscilogramů testů přerušení poruchy, což zajišťuje plnou sledovatelnost. Pro zákazníky z veřejných služeb jsou tyto zkušební zprávy nezbytné pro plánování sítě a koordinační studie a poskytují záruku, že vysokonapěťový jistič bude fungovat podle očekávání, když dojde k poruše.

Jak může údržba a testování zajistit spolehlivé řešení poruch?

I ten nejlepší vysokonapěťový jistič nezvládne zkrat nebo přetížení, pokud není správně udržován. Řešení poruch závisí na přesném načasování mechanických součástí, integritě média zhášení oblouku a správné činnosti relé a řídicích obvodů. Naše továrna v Lugao Power Co., Ltd. vyvinula komplexní program údržby pro náš vysokonapěťový jistič, který zahrnuje pravidelnou kontrolu, funkční testování a diagnostickou analýzu. Pravidelná údržba nejen zajišťuje, že jistič bude fungovat v případě potřeby, ale také prodlužuje jeho životnost a snižuje riziko katastrofického selhání.

Základní postupy údržby pro spolehlivé řešení poruch vysokonapěťového jističe:

• Měření kontaktního opotřebení a eroze:Po přerušení zkratem může dojít k erozi obloukových kontaktů. Naše konstrukce vysokonapěťového jističe obsahuje indikátor opotřebení, který umožňuje operátorům odhadnout zbývající životnost kontaktů. Doporučujeme měřit přechodový odpor (pomocí mikroohmmetru) ročně a vyměnit kontakty, když odpor vzroste o více než 20 procent nad základní linii.
• Monitorování hustoty a vlhkosti plynu SF6:Pro správné zhášení oblouku musí být tlak plynu SF6 udržován ve specifikovaném rozsahu. Monitor hustoty nepřetržitě sleduje tlak plynu a upozorní obsluhu, pokud dojde k úniku. Kromě toho by měl být obsah vlhkosti kontrolován jednou za půl roku; pokud překročí 200 ppm, plyn by měl být filtrován nebo vyměněn. Naše továrna poskytuje služby manipulace s plyny a analýzy pro všechny naše vysokonapěťové jističe.
• Test časování provozního mechanismu:Časy vypínání a zavírání jističe je nutné každoročně kontrolovat pomocí digitálního analyzátoru časování. Odchylky o více než 10 procent od hodnot nastavených ve výrobě mohou znamenat mechanické opotřebení nebo nesouosost. Náš vysokonapěťový jistič je vybaven modulárním ovládacím mechanismem, který lze opravovat bez vyřazení jističe z provozu.
• Testy izolačního odporu a účiníku:Izolační části – sloupkové izolátory, pouzdra a vnitřní nosné konstrukce – by měly být testovány na dielektrickou integritu. Každé tři roky doporučujeme provést test účiníku (tan delta), aby se zjistilo případné zhoršení izolačních vlastností.

Pro ilustraci důležitosti údržby uvažujme případ od evropské společnosti, která zaznamenala selhání vysokonapěťového jističe 245 kV během zkratu, což způsobilo rozsáhlé poškození transformátoru. Vyšetřování odhalilo, že v ovládacím mechanismu jističe se v důsledku selhání těsnění nahromadila vlhkost a vypínací cívka byla zablokovaná. Společnost následně přijala námi doporučený roční test časování a kontrolu vlhkosti a za posledních osm let nezaznamenala žádné podobné poruchy. Naše továrna poskytuje podrobný deník údržby s každým vysokonapěťovým jističem a nabízíme školení pro zaměstnance veřejných služeb o správných testovacích a diagnostických postupech.

Pro zákazníky, kteří vyžadují komplexní podporu, Lugao Power Co.,Ltd. nabízí servisní smlouvu, která zahrnuje každoroční návštěvu technika vyškoleného v továrně, diagnostické testy na místě a nouzovou výměnu náhradních dílů. Poskytujeme také možnost vzdáleného monitorování, které nepřetržitě sleduje klíčové parametry vysokonapěťového jističe a zasílá výstrahy do řídicího centra společnosti, pokud se některý parametr posune mimo normální rozsah. Investicemi do pravidelné údržby a využitím našich diagnostických odborných znalostí mohou energetické společnosti zajistit, že jejich vysokonapěťový jistič spolehlivě zvládne zkraty a přetížení, čímž ochrání napájecí systém a minimalizuje prostoje.

Často kladené otázky (FAQ)

Otázka 1: Jaký je maximální zkratový proud, který může vysokonapěťový jistič přerušit?

Odpověď: Maximální zkratový proud závisí na jmenovité vypínací schopnosti jističe, která se udává v kA. U našeho vysokonapěťového jističe řady LGB se maximální vypínací proud pohybuje od 31,5 kA pro modely 72,5 kV do 63 kA pro modely 550 kV. Toto hodnocení je založeno na symetrickém proudu při jmenovitém napětí. Vypínač může také přerušit asymetrické poruchové proudy stejnosměrnou složkou za předpokladu, že celkový proud nepřekročí konstrukční kapacitu vypínače. Pro vyšší úrovně poruch lze použít více vypínačů v sérii nebo lze vybrat vypínač s vyšším výkonem. Naše továrna poskytuje službu analýzy na úrovni poruch, která vám pomůže vybrat správný jistič pro váš systém.

Otázka 2: Jak vysokonapěťový jistič uhasí oblouk po jeho otevření?

Odpověď: Vysokonapěťový jistič používá vyfukovací mechanismus, který stlačuje plyn SF6 a směřuje ho přes trysku přes oblouk. Vysokorychlostní proud plynu ochlazuje oblouk a odstraňuje ionizované částice, zatímco elektronegativní molekuly SF6 zachycují volné elektrony a zabraňují opětovné ionizaci. Oblouk zhasne při průchodu proudem nulou a dielektrická pevnost kontaktní mezery se rychle obnoví. Tento proces se opakuje pro každou fázi nezávisle. Náš vysokonapěťový jistič byl testován, aby zajistil spolehlivé zhášení oblouku za všech poruchových stavů.

Otázka 3: Dokáže vysokonapěťový jistič zvládnout vícenásobné zkraty, aniž by potřeboval údržbu?

Odpověď: Ano, vysokonapěťový jistič je navržen tak, aby zvládal vícenásobná přerušení poruch, než bude vyžadovat údržbu. Počet poruchových přerušení, které dokáže zvládnout, závisí na velikosti poruchového proudu a konstrukci jističe. Například náš vysokonapěťový jistič zvládne 20 plnohodnotných zkratových přerušení bez výměny kontaktů. Pro nižší poruchové proudy však může být počet přerušení výrazně vyšší. Doporučujeme sledovat opotřebení kontaktů pomocí indikátoru opotřebení a naplánovat údržbu na základě přerušeného kumulativního poruchového proudu. Naše továrna poskytuje kalkulačku údržby, která vám pomůže s tímto plánováním.

Otázka 4: Jaký je rozdíl mezi zkratem a přetížením z hlediska činnosti vysokonapěťového jističe?

Odpověď: Zkrat je vysokoproudá porucha, která vyžaduje okamžité přerušení, obvykle během 3 až 5 cyklů, aby se zabránilo poškození zařízení. Přetížení je mírný nadproud, který není bezprostředně nebezpečný, a relé vypínače jej může nechat přetrvávat několik sekund až minut, aby se dočasné přetížení odstranilo. Vysokonapěťový jistič pracuje rychleji při zkratu než při přetížení. Pro přetížení může být jistič vybaven tepelnou nebo časově závislou vypínací charakteristikou. Naše nastavení ochranného relé jsou optimalizována tak, aby rozlišovala mezi těmito dvěma podmínkami a zajistila správnou odezvu.

Otázka 5: Jak často by měl být vysokonapěťový jistič testován na výkon při odstraňování poruch?

Odpověď: Doporučujeme alespoň jednou ročně provést komplexní test funkčnosti vysokonapěťového jističe při zvládání poruch, včetně testů časování, měření přechodového odporu a analýzy plynu SF6. U jističů, které pracují často nebo jsou umístěny v drsném prostředí, se doporučuje častější testování (každých 6 měsíců). Kromě toho by měl být jistič zkontrolován a otestován po jakémkoli závažném přerušení poruchy (nad 50 procent jmenovité vypínací kapacity). Naše továrna poskytuje podrobný testovací postup a nabízí služby testování v terénu pro všechny naše produkty vysokonapěťových jističů.

Závěr: Zajistěte spolehlivou ochranu proti poruchám pomocí vysokonapěťového jističe

Vysokonapěťové jističe jsou přední obranou proti zkratům a přetížení v energetických systémech. Jejich schopnost rychle a spolehlivě detekovat, přerušovat a izolovat poruchové stavy je rozhodující pro stabilitu systému, ochranu zařízení a bezpečnost personálu. Jak jsme vysvětlili, proces zahrnuje přesnou koordinaci relé, rychlé mechanické působení a pokročilé zhášení oblouku pomocí plynu SF6. Technické specifikace a postupy údržby, které jsme nastínili, zajišťují, že váš vysokonapěťový jistič bude fungovat, když na tom nejvíce záleží. V Lugao Power Co., Ltd. naše továrna zkonstruovala komplexní řadu vysokonapěťových jističů, které splňují nejvyšší mezinárodní standardy a jsou podpořeny desítkami let zkušeností v energetickém průmyslu.
