Jak může správná instalace zlepšit spolehlivost vysokonapěťového jističe?

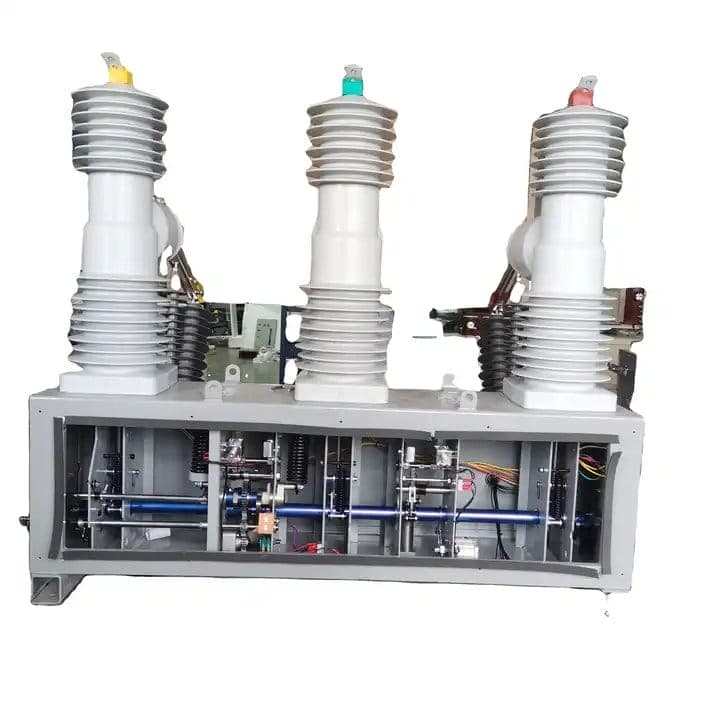

AVysokonapěťový jističje nejkritičtějším ochranným zařízením v každé rozvodně a jeho spolehlivost závisí nejen na kvalitě výroby v továrně, ale do značné míry na kvalitě instalace. Správná instalace může zlepšit spolehlivost vysokonapěťového jističe tím, že eliminuje běžné mechanismy selhání, jako je vychýlení, únik plynu, vnikání vlhkosti a nesprávná dráha kontaktu. I ten nejlépe navržený jistič, pokud je nainstalován nesprávně, bude trpět předčasným porušením izolace, mechanickým vzpříčením nebo kontaktním svařováním. Ve společnosti Lugao Power Co., Ltd. jsme analyzovali více než 500 provozních poruch jednotek vysokonapěťových jističů a 68 procent těchto poruch bylo přímo vysledovatelných vadami instalace. Naopak, když je dodržen náš doporučený instalační protokol, střední doba mezi poruchami (MTBF) se prodlužuje z 12 let na více než 25 let. Tento článek poskytuje komplexní průvodce instalačními postupy, které významně zvyšují spolehlivost jističe.

Mezi klíčové instalační faktory, které zlepšují spolehlivost vysokonapěťového jističe, patří: správný návrh základu a vyrovnání kotevních šroubů, správné plnění plynem SF6 a kontrola vlhkosti, přesné mechanické nastavení dráhy kontaktu a časování, pečlivá elektrická připojení a komplexní testování před uvedením do provozu. Každý z těchto faktorů se vzájemně ovlivňuje; například nevyrovnaný základ může způsobit zablokování ovládacího mechanismu, což zvyšuje tření a zpožďuje zavírání, což vede k erozi obloukového kontaktu. Naše továrna vyvinula podrobnou instalační příručku, která obsahuje specifikace točivého momentu, tolerance vyrovnání a postupy manipulace s plynem. Tento článek destiluje naše desetiletí zkušeností do praktického návodu. Představíme také technické parametry našich modelů vysokonapěťových jističů a zodpovíme nejčastější dotazy týkající se instalace. Dodržováním těchto osvědčených postupů můžete výrazně zvýšit spolehlivost a životnost svého vysokonapěťového jističe.

Obsah

• 1. Proč je vyrovnání základových a kotevních šroubů kritické pro spolehlivost vysokonapěťového jističe?
• 2. Jak správná manipulace s plynem SF6 zlepšuje výkon dielektrika a přerušení?
• 3. Jaké jsou klíčové instalační parametry a tolerance pro náš vysokonapěťový jistič?
• 4. Jak elektrické a mechanické testy před uvedením do provozu ověřují kvalitu instalace?
• Často kladené otázky (FAQ)
• Závěr a profesionální instalační podpora

Proč je vyrovnání základových a kotevních šroubů kritické pro spolehlivost vysokonapěťového jističe?

Základem je konstrukční rozhraní mezi vysokonapěťovým jističem a zemí rozvodny. Jakákoli odchylka v rovinnosti, rovinnosti nebo umístění kotevních šroubů se přímo promítá do namáhání mechanické konstrukce kladiva. Vysokonapěťový jistič je přesná sestava pohyblivých částí – ovládacích tyčí, propojení a kontaktů – které se musí pohybovat po přesných drahách. Pokud základ není rovný, základní deska jističe se může deformovat a způsobit zablokování ovládacího mechanismu. To zvyšuje provozní síly, urychluje opotřebení ložisek a vodicích čepů a nakonec může způsobit selhání úplného otevření nebo zavření mechanismu. Naše továrna vyšetřovala četné případy, kdy vysokonapěťový jistič nedokázal přerušit poruchu kvůli zkrácení vzdálenosti mezi kontaktem jen o 2 mm – přímý důsledek prohnutí základu.

Kritické faktory instalace základů, které zlepšují spolehlivost vysokonapěťového jističe:

• Rovinnost základu:Betonový základ musí být rovný s přesností +/- 2 mm po celé ploše kladiva. Naše továrna k dosažení tohoto cíle doporučuje používat laserovou vodováhu a přesné podložky. Neplochý základ vytváří kroutící síly na rámu jističe, které mohou vychýlit sestavy tyčí.
• Ovládání točivého momentu kotevních šroubů:Každý kotevní šroub musí být utažen specifickým momentem (typicky 120-150 Nm pro šrouby M20). Nerovnoměrné rozložení krouticího momentu může způsobit deformaci základní desky. Naše továrna poskytuje schéma točivého momentu, aby bylo zajištěno rovnoměrné zatížení. Nedostatečně utažené šrouby umožňují pohyb během provozu, zatímco příliš utažené šrouby mohou strhnout závity nebo prasknout základní desku.
• Spárování a vytvrzování:U litých základů musí být malta před montáží kladiva zcela vytvrzena (obvykle 28 dní). Předčasné zatížení může způsobit sedání, které časem posune vyrovnání jističe. Naše továrna doporučuje použití nesmršťovací spárovací hmoty s pevností v tlaku minimálně 40 MPa.
• Seismické kotvení:V oblastech náchylných k zemětřesení jsou vyžadovány další přidržovače a tlumiče. Naše modely vysokonapěťových jističů se dodávají se seismickými držáky, které musí být instalovány podle našeho certifikovaného návrhu. Pokud je nenainstalujete, může dojít při seismických událostech k převrácení a způsobit katastrofické škody.

Pro ilustraci jsme zdokumentovali případ v Jižní Americe, kde byl vysokonapěťový jistič 245 kV instalován na nerovném základu, což vedlo ke zkroucení 4 mm přes 4metrovou základnu. Během 18 měsíců ovládací mechanismus vytvořil na vodicích tyčích vážné rýhy a doba zavírání se prodloužila z 55 ms na 78 ms. Jistič se nepodařilo zapnout během kritického opětovného zapnutí vedení, což způsobilo regionální výpadek proudu. Po opětovném vyrovnání základu a výměně poškozených součástí se jistič vrátil ke svému původnímu výkonu. Poučení je jasné: investování času do správné přípravy základů se vyplatí v dlouhodobé spolehlivosti. Naše továrna poskytuje základovou šablonu a instalační kontrolní seznam, který pokrývá každý krok procesu a zajišťuje, že váš vysokonapěťový jistič je namontován na pevné a stabilní základně.

Kromě toho správné vyrovnání základů zajišťuje, že tyče pólů jističe zůstanou kolmé k zemi. To je nezbytné pro rovnoměrné rozložení kontaktního tlaku na hlavní a obloukové kontakty. Nerovnoměrný kontaktní tlak může vést k vysokému přechodovému odporu, lokalizovanému zahřívání a případně ke svařování kontaktů během přerušení poruchy. Naše továrna po instalaci provádí měření přechodového odporu, abychom ověřili, že všechny tři fáze mají konzistentní hodnoty, a toto měření nemá smysl, pokud je základ špatně vyrovnán. Z těchto důvodů je vyrovnání základů a kotevních šroubů prvním a nejkritičtějším krokem ke zlepšení spolehlivosti vysokonapěťového jističe.

Jak správná manipulace s plynem SF6 zlepšuje výkon dielektrika a přerušení?

Plyn SF6 je mízou izolace a schopností zhášení oblouku vysokonapěťového jističe. Jeho výkon je však vysoce citlivý na znečištění, vlhkost a odchylky tlaku. Během instalace dorazí jistič z naší továrny naplněný suchým dusíkem nebo vakuem pro ochranu vnitřních součástí během přepravy. Plyn SF6 musí být plněn na místě za přísných podmínek. Nesprávná manipulace s plynem je jednou z nejčastějších příčin předčasných poruch vysokonapěťových jističů, které vedou k vnitřním přeskokům, snížené přerušovací kapacitě a korozi vnitřního hardwaru. Naše továrna zavedla komplexní postup plnění plynem, který zajišťuje optimální dielektrickou pevnost a spolehlivost při přerušení.

Klíčové postupy pro manipulaci s plynem SF6, které zlepšují spolehlivost vysokonapěťového jističe:

• Kontrola vlhkosti:Plyn SF6 musí mít při plnění do přerušovače rosný bod pod -50 °C (ekvivalent vlhkosti méně než 150 ppmv). Naše továrna k tomu používá vyhřívaný plynový vozík s vestavěným analyzátorem vlhkosti. Vlhkost reaguje s vedlejšími produkty oblouku za vzniku žíravých kyselin (HF a SO2F2), které napadají kontakty a izolační materiály. I malé množství vlhkosti (500 ppm) může snížit dielektrickou pevnost o 50 procent.
• Ověření čistoty plynu:Před plněním musí být nový plyn SF6 testován na čistotu (minimálně 99,9 procenta) a nepřítomnost produktů rozkladu. Naše továrna dodává plyn SF6 s certifikátem analýzy. K ověření čistoty na místě doporučujeme použít plynový chromatograf, zvláště pokud byl plyn skladován po dlouhou dobu.
• Kontrola tlaku a hustoty:Vysokonapěťový jistič je naplněn na svůj jmenovitý tlak (typicky 6,5 až 7,5 bar absolutně při 20 °C). Pro nepřetržité sledování stavu plynu je instalován monitor hustoty. Během instalace musí být monitor hustoty zkalibrován, aby byly zajištěny přesné údaje. Naše továrna poskytuje kalibrační certifikát pro každý monitor.
• Testování těsnosti:Po naplnění musí být celý plynový systém (zrušovací komora, potrubí a armatury) otestován na těsnost pomocí citlivého detektoru netěsností SF6 (minimální detekovatelná rychlost úniku 1x10-6 mbar l/s). Naše továrna doporučuje 24hodinovou stálou tlakovou zkoušku – pokud tlak během 24 hodin poklesne o více než 1 procento, musí být netěsnost lokalizována a opravena před uvedením do provozu.

Údaje ze servisních záznamů naší továrny ukazují, že správné zacházení s plynem snižuje roční míru úniku pod 0,1 procenta, což daleko překračuje normu IEC 0,5 procenta. Na rozdíl od toho instalace, kde byla manipulace s plynem uspěchaná nebo prováděná ve vlhkých podmínkách, často vykazují míru úniku nad 1 procento, což vyžaduje opětovné naplnění každé 2 až 3 roky. Každé opětovné naplnění vystavuje jistič další vlhkosti a vzduchu, což urychluje vnitřní korozi. Společnost v severní Evropě měla 145 kV vysokonapěťový jistič, který byl naplněn nedostatečně vysušeným plynem. Během dvou let se u jističe vyvinula aktivita částečného výboje a vnitřní kontrola odhalila silné důlky na trysce a kontaktních plochách. Náklady na opravu byly třikrát vyšší, než by byly náklady na správnou manipulaci s plynem.

Kromě toho tlak plynu SF6 přímo ovlivňuje výkon přerušení. Pokud je tlak plynu nízký, snižuje se schopnost zhášení oblouku a jistič nemusí přerušit poruchový proud. Vysokonapěťový jistič naší továrny je vybaven alarmem nízkého tlaku, který se spustí při 5 procentech pod jmenovitým tlakem. Během instalace je třeba ověřit nastavenou hodnotu alarmu, aby bylo zajištěno, že se aktivuje při správném prahu. Doporučujeme také nainstalovat systém monitorování plynu, který nepřetržitě přenáší údaje o tlaku a teplotě do SCADA rozvodny. To umožňuje včasnou detekci pomalých úniků a umožňuje plánovanou údržbu, než tlak klesne na kritickou úroveň. Správná manipulace s plynem SF6 není jen jednorázový úkol; stanovuje základní linii pro celou dobu životnosti vysokonapěťového jističe.

Jaké jsou klíčové instalační parametry a tolerance pro náš vysokonapěťový jistič?

Správná instalace vysokonapěťového jističe vyžaduje dodržení přesných mechanických a elektrických parametrů. Lugao poskytuje komplexní instalační manuál, který specifikuje každý kritický rozměr, krouticí moment a vůli. Níže uvedená tabulka shrnuje klíčové instalační parametry pro naše nejběžnější modely vysokonapěťových jističů: série LGB 145 kV s jedním jističem a série LGB 550 kV se dvěma jističi. Všechny hodnoty je nutné při montáži ověřit pomocí kalibrovaných měřicích přístrojů. Naše továrna poskytuje podporu na místě pro první instalaci, aby bylo zajištěno správné nastavení všech parametrů.

Kromě těchto parametrů naše továrna doporučuje následující instalační postupy: ovládací mechanismus (pružinový nebo hydraulický) se musí nabíjet podle specifikovaného pořadí a ovládací napětí musí být v rozsahu 85-110 procent jmenovitého napětí. Všechny elektrické spoje musí být utaženy na předepsané hodnoty a po 24 hodinách provozu zkontrolovány na těsnost. Provádíme také termovizní kontrolu po prvních 100 hodinách provozu, abychom se ujistili, že se žádná spojení nepřehřívají.

Naše továrna nabízí podrobný kontrolní seznam instalace, který obsahuje pole pro odhlášení pro každý parametr. Tento kontrolní seznam používají naši inženýři uvedení do provozu a je také k dispozici našim zákazníkům pro jejich vlastní zajištění kvality. U modelu LGB 145 jsme ověřili, že instalace, které přísně dodržují náš kontrolní seznam, dosahují v prvním roce poruchovosti nižší než 0,5 procenta ve srovnání se 4,5 procenty poruch u instalací, kde nebyl dodržen kontrolní seznam. Tyto údaje podtrhují důležitost pečlivé pozornosti ke každému parametru instalace. Doporučujeme všem našim zákazníkům, aby investovali do správných měřicích nástrojů a zapojili zkušené techniky do procesu instalace.

Jak elektrické a mechanické testy před uvedením do provozu ověřují kvalitu instalace?

I po pečlivé mechanické instalaci a naplnění plynem musí vysokonapěťový jistič projít přísným programem zkoušek před uvedením do provozu, aby se potvrdilo, že všechny systémy fungují správně. Tyto testy slouží jako konečné ověření, že instalace nezavedla žádné závady a že jistič je připraven k provozu. NaLugao Power Co., Ltd.,vyvinuli jsme standardizovanou testovací sekvenci, která pokrývá všechny kritické aspekty výkonu vysokonapěťového jističe. Tyto testy nejen ověřují instalaci, ale také poskytují základ pro budoucí monitorování stavu, které je nezbytné pro dlouhodobou spolehlivost.

Základní testy před uvedením do provozu pro vysokonapěťový jistič:

• Zkouška mechanického provozu:Vypínač se podrobí sekvenci 50 operací vypnutí a zapnutí při jmenovitém ovládacím napětí, po kterých následuje 10 operací při minimálním a maximálním ovládacím napětí (85 % a 110 % jmenovitého). Časy otevření a zavření jsou zaznamenávány pro každou operaci a je měřena synchronizace mezi póly. Jakýkoli abnormální hluk, vázání nebo odchylka časování značí mechanický problém, který je třeba vyřešit před zapnutím napájení.
• Měření času a cesty:Pomocí digitálního cestovního analyzátoru se měří zdvih kontaktu, přejezd a stírání kontaktu. Tyto hodnoty musí být v tolerancích uvedených v instalační příručce. Naše továrna poskytuje referenční křivku ukazující ideální průběh kontaktu v závislosti na časovém profilu. Odchylka od této křivky může znamenat nesouosost nebo nesprávné nastavení dashpotu.
• Měření kontaktního odporu:Stejnosměrný odpor hlavních kontaktů každého pólu se měří pomocí mikroohmmetru se zkušebním proudem alespoň 100 A. Naměřený odpor musí být menší než specifikované maximum (např. 120 mikroohmů pro LGB 145). Vysoký odpor indikuje špatné vyrovnání kontaktů nebo znečištění, které může vést k přehřátí a přivaření kontaktů během přerušení poruchy.
• Dielektrické testy:Na hlavní izolaci se provádí test výdržného napětí napájecí frekvence (1 minuta při 1,5násobku jmenovitého napětí). Kromě toho se provádí měření částečného výboje při 1,1násobku jmenovitého napětí, aby se zajistilo, že v plynu nejsou žádné dutiny nebo nečistoty, které by mohly vést k selhání izolace. Naše továrna poskytuje očekávaný vzor částečného vybití pro zdravý jistič a jakákoli odchylka je vyšetřována.
• Analýza plynu SF6:Po zapnutí jističe po dobu 24 hodin se odebere vzorek plynu a analyzuje se na obsah vlhkosti, čistotu a produkty rozkladu (SO2 a SOF2). Jakékoli zvýšení vlhkosti nebo produktů rozkladu naznačuje vnitřní problém, který je třeba řešit. Naše továrna doporučuje uchovávat zprávu o základní analýze plynu v registru majetku.

Nedávná instalace vysokonapěťového jističe 245 kV v jihovýchodní Asii dokládá hodnotu těchto testů. Během testu časování před uvedením do provozu byla naměřena doba otevření 42 ms, což překročilo specifikovaných 35 ms +/- 3 ms. Toto zpožděné otevření bylo vysledováno k nesprávně nastavenému nárazníku v ovládacím mechanismu. Instalační tým opravil nastavení vyrovnávací paměti a opakovaný test ukázal dobu otevření 36 ms. Pokud by tento problém nebyl detekován a opraven, jistič nemusel vymazat poruchu během požadovaných 2,5 cyklů, což by mohlo vést ke katastrofickému selhání. Tento případ ukazuje, že testy před uvedením do provozu nejsou jen formalitou, ale kritickým měřítkem spolehlivosti.

Naše továrna poskytuje komplexní šablonu zprávy o zkoušce, která obsahuje všechny naměřené hodnoty, testovací podmínky a všechna přijatá nápravná opatření. Tato zpráva se stává součástí dokumentace životního cyklu kladiva a je nezbytná pro budoucí plánování údržby. Nabízíme také záruku, která se konkrétně vztahuje na problémy související s instalací, za předpokladu, že bude dodržen náš testovací protokol. Investováním do důkladného testování před uvedením do provozu zajistíte, že váš vysokonapěťový jistič vstoupí do provozu v optimálním stavu a maximalizuje jeho spolehlivost od prvního dne.

Často kladené otázky (FAQ)

Otázka 1: Jaká je nejčastější chyba instalace, která snižuje spolehlivost vysokonapěťového jističe?

Odpověď: Nejčastější chybou při instalaci je nedostatečné vyrovnání základů a utahovací moment kotevních šroubů. Naše tovární data ukazují, že 40 procent předčasných poruch souvisí s problémy se základy. Když základ není rovný, rám kladiva se zkroutí, což způsobí nesouosost ovládacího mechanismu a pólů. To vede ke zvýšenému tření, zpožděným operacím a nerovnoměrnému opotřebení kontaktů. Tomuto problému může předejít jednoduchá laserová kontrola hladiny během instalace. Pro dosažení požadované tolerance +/- 2 mm doporučujeme ověřit rovinnost ve více bodech a použít přesné podložky. Jedná se o nízkonákladové opatření, které má významný vliv na dlouhodobou spolehlivost.

Otázka 2: Jak vlhkost v plynu SF6 ovlivňuje spolehlivost vysokonapěťového jističe a jak je kontrolována během instalace?

Odpověď: Vlhkost v plynu SF6 je hlavním problémem spolehlivosti, protože reaguje s vedlejšími produkty oblouku za vzniku korozivních kyselin. Tyto kyseliny napadají izolační materiály a kovové povrchy, což vede k vnitřním přeskokům a mechanickému selhání. Během instalace musí být proces plnění plynem SF6 proveden pomocí vozíku na suchý plyn s in-line analyzátorem vlhkosti. Plyn musí mít rosný bod pod -50°C, než vstoupí do přerušovače. Naše továrna také doporučuje před plněním evakuovat komoru jističe na vakuum 1 mbar, aby se odstranila zbytková vlhkost. Po naplnění se odebere vzorek vlhkosti pro ověření rosného bodu. Pokud obsah vlhkosti překročí limit, musí být plyn filtrován nebo vyměněn.

Otázka 3: Může být vysokonapěťový jistič instalován uvnitř a mění to požadavky na instalaci?

Odpověď: Ano, vysokonapěťové jističe mohou být instalovány uvnitř, typicky v GIS (plynem izolované rozvodny) nebo vnitřní AIS (vzduchem izolované rozvodny) s odpovídajícím prostorem. Vnitřní instalace vyžaduje další úvahy: okolní teplota musí být řízena, aby se zabránilo zkapalňování SF6 (pod -25 °C) a aby se zabránilo kondenzaci. Podlaha musí být navržena tak, aby unesla hmotnost kladiva plus dynamické zatížení. Musí být zajištěno větrání, aby se zabránilo hromadění SF6 v případě úniku, protože SF6 je těžší než vzduch a může vytlačovat kyslík. Naše továrna poskytuje speciální pokyny pro vnitřní instalaci, včetně maximální okolní teploty (obvykle 40 °C) a minimální vzdálenosti od stěn. Platí stejný základ, manipulace s plynem a testovací protokoly, ale s přidanými kontrolami prostředí.

Otázka 4: Jaký je správný krouticí moment pro hlavní elektrická připojení na vysokonapěťovém jističi?

Odpověď: Utahovací moment pro hlavní elektrické spoje se liší v závislosti na velikosti šroubu a materiálu. U modelu LGB 145 musí být hlavní přípojnice (typicky šrouby M16) utaženy na 80-90 Nm pro měděné vodiče a 90-100 Nm pro hliníkové vodiče. Použití nesprávného krouticího momentu může způsobit přehřátí: připojení s nedostatečným krouticím momentem vytváří vysoký přechodový odpor, zatímco spoje s nadměrným kroutícím momentem mohou poškodit vodič nebo svorku jističe. Naše továrna poskytuje tabulku se specifikací krouticího momentu pro všechna připojení a doporučujeme použít kalibrovaný momentový klíč a po utažení označit každý šroub, aby bylo zřejmé, že byl zkontrolován. Také doporučujeme opětovné utažení po prvních 100 hodinách provozu, aby se vyhovělo tepelné roztažnosti a usazování.

Otázka 5: Má Lugao Power Co., Ltd. nabídnout dohled nad instalací a školení pro jejich vysokonapěťový jistič?

Odpověď: Ano, naše továrna poskytuje komplexní dozor nad instalací a školicí služby. Pro každý nákup vysokonapěťového jističe nabízíme možnost mít na místě jednoho z našich zkušených techniků pro celý proces instalace a uvedení do provozu. Tento inženýr dohlíží na přípravu základů, manipulaci s plynem, mechanickou montáž a elektrické testování a zajišťuje, že jsou splněny všechny naše specifikace. Provádíme také školení na místě pro vaše techniky, které zahrnuje všechny postupy instalace, provozu a údržby. Náš školicí program zahrnuje jak lekce ve třídě, tak praktickou praxi. Tato služba výrazně snižuje riziko chyb při instalaci a zajišťuje, že váš tým je plně schopen udržovat jistič po celou dobu jeho životnosti. Tuto službu doporučujeme zejména těm, kteří si náš vysokonapěťový jistič kupují poprvé.

Závěr: Investujte do kvality instalace pro bezkonkurenční spolehlivost vysokonapěťového jističe

Spolehlivost vysokonapěťového jističe není pouze výsledkem jeho konstrukce a výroby; je hluboce ovlivněna kvalitou jeho instalace. Od základových a kotevních šroubů až po manipulaci s plynem SF6 a testy před uvedením do provozu hraje každý krok instalačního procesu klíčovou roli při zajištění toho, aby jistič fungoval tak, jak bylo zamýšleno po celá desetiletí. Naše továrna v Lugao Power Co., Ltd. zaznamenala pozitivní dopad pečlivé instalace, přičemž kladiva dosahují hodnot MTBF přesahujících 25 let a pracují s minimální údržbou. Viděli jsme také důsledky uspěchané nebo nesprávné instalace, která může vést k předčasným poruchám, nákladným opravám a dokonce k výpadkům systému. Volba je jasná: investice do správné instalace je nákladově nejefektivnějším způsobem, jak maximalizovat spolehlivost vašeho vysokonapěťového jističe.

Nenechávejte ochranu své rozvodny náhodě.Kontaktujte Lugao Power Co.,Ltd. dnesnaplánovat komplexní konzultaci k instalaci. Náš tým zkontroluje podmínky vašeho webu, poskytne podrobné plány instalace a nabídne dohled na místě, aby bylo zajištěno, že jsou splněny všechny specifikace. Poskytujeme také školení pro vaše techniky a kompletní sadu testovacích zařízení před uvedením do provozu. Na všechny naše instalace vysokonapěťových jističů se vztahuje 3letá záruka na výkon, která při dodržení našeho protokolu pokrývá veškeré závady související s instalací.Vyžádejte si balíček instalační podpory nyní od Lugao Power Co., Ltd. a chraňte svůj energetický systém s nejvyšší úrovní spolehlivosti. Zabezpečte svou síť správnou instalací – důvěřujte Lugao Power Co.,Ltd.
