Jak jednotky Ring Main zvyšují ochranu a bezpečnost elektrické sítě?

V moderních elektrických rozvodných sítích mohou neplánované výpadky a poruchy zařízení vést k velkým finančním ztrátám a bezpečnostním rizikům. Klíč k odolné síti spočívá v inteligentních spínacích a ochranných zařízeních.Vyzváněcí hlavní jednotky(RMU) se ukázaly jako základní kámen sítí středního napětí, které poskytují kompaktní, utěsněná a bezúdržbová řešení, která výrazně zlepšují izolaci chyb a spolehlivost systému. Ve společnosti Lugao Power Co., Ltd. byl náš inženýrský tým svědkem toho, jak RMU snižují prostoje o více než 60 procent v městských a průmyslových zařízeních. Integrací odpínačů zátěže, pojistek a jističů do jediného krytu izolovaného plynem nebo vzduchem zajišťují jednotky kruhových rozvodů, že porucha na jedné větvi neochromí celou smyčku. Tento úvodní pohled odpovídá na základní otázku: Jednotky RMU zvyšují ochranu díky rychlé detekci chyb, fyzickému oddělení vadných sekcí a robustním konstrukcím odolným proti oblouku, čímž chrání zařízení i personál.

Naše továrna zasvětila dvě desetiletí zdokonalování technologie Ring Main Unit. Chápeme, že elektrická bezpečnost není jen o komponentách, ale o celé architektuře systému. Jednotky kruhové rozvodny pracují v konfiguraci smyčky, kde lze energii napájet ze dvou směrů. Dojde-li k poruše, jednotka RMU automaticky nebo ručně izoluje vadný segment a zároveň udržuje napájení zdravých podavačů. Tato schopnost samoopravy je revoluční pro kritické infrastruktury, jako jsou nemocnice, datová centra a závody na výrobu obnovitelné energie. S Lugao Power Co., Ltd. získáte přístup k jednotkám RMU, které splňují normy IEC 62271-200, včetně nádrží z nerezové oceli, SF6 nebo ekologických směsí plynů a integrovaných uzemňovačů. V následujících částech rozebereme technické parametry, provozní výhody a bezpečnostní mechanismy, díky nimž jsou naše blokové rozvodny nepostradatelné pro moderní energetické sítě.

Obsah

• 1. Co dělá rozvodnou hlavní jednotku kritickou pro ochranu elektrické sítě?
• 2. Jak jednotka kruhové rozvodny zlepšuje správu poruch a rychlost izolace?
• 3. Proč jsou plynem izolované okružní rozvody bezpečnější pro personál a majetek?
• 4. Jaké technické parametry definují vysoce výkonnou kruhovou hlavní jednotku?
• 5. Jak mohou prstencové hlavní jednotky snížit riziko obloukového výboje a zvýšit provozní bezpečnost?
• 6. Závěr: Sítě pro zajištění budoucnosti s řešeními RMU společnosti Lugao Power
• 7. Často kladené otázky (FAQ) o jednotkách vyzváněcí rozvodny a bezpečnosti sítě

1. Co dělá rozvodnou hlavní jednotku kritickou pro ochranu elektrické sítě?

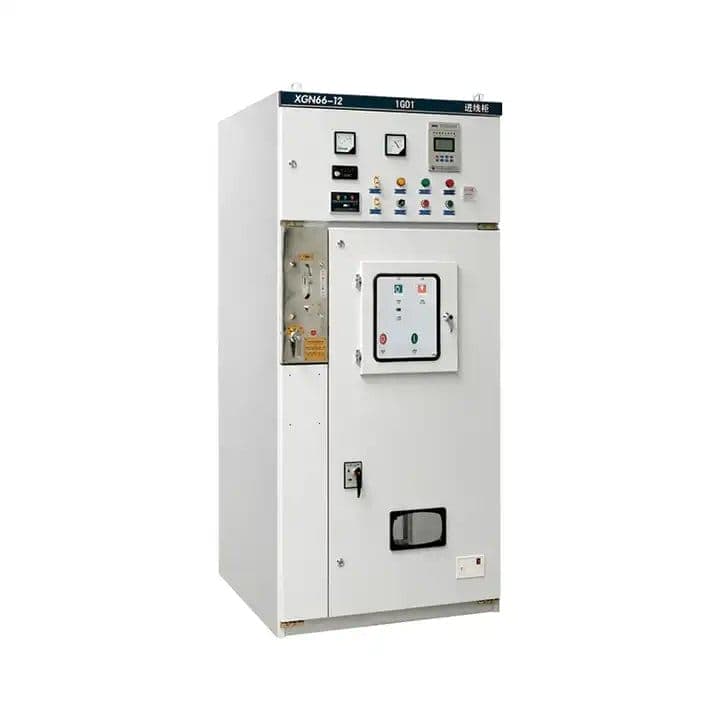

Ochrana elektrické sítě je vícevrstvá výzva zahrnující scénáře nadproudu, zkratu a zemního spojení. Jednotka kruhové rozvodny slouží jako kompaktní sekundární distribuční rozváděč, který integruje ochranné a spínací funkce do jediného krytu. Na rozdíl od konvenčních rozváděčových panelů, které vyžadují rozsáhlý prostor a složité systémy přípojnic, naše kruhová rozvodná jednotka atSpolečnost Lugao Power Co., Ltd.snižuje stopu až o 50 procent a zároveň nabízí vynikající koordinaci ochrany. Základní architektura RMU zahrnuje dva spínače přívodu/vývodu a spínač ochrany transformátoru, všechny vzájemně propojené, aby se zabránilo chybám obsluhy. Tento návrh přímo řeší primární cíl ochrany sítě: izolovat chyby bez přerušení celé smyčky.

Naše továrna vyrábí RMU s izolací plynem SF6 a technologií pevného dielektrika. Kritickým aspektem, díky kterému jsou jednotky kruhové rozvodny nepostradatelné, je jejich schopnost zvládnout vysoké poruchové proudy – až 20 kA po dobu 3 sekund – při zachování utěsněného prostředí odolného vůči prachu, vlhkosti a korozivním činidlům. Zde jsou základní ochranné funkce, které odlišují naše RMU:

• Připraveno pro automatizaci smyčky:Naše Ring Main Unit lze integrovat se vzdálenými koncovými jednotkami (RTU) pro automatickou detekci a izolaci chyb, čímž se zkracuje doba výpadku z hodin na sekundy.
• Integrovaný uzemňovací spínač:Poskytuje viditelné uzemnění pro následné obvody a zajišťuje nulový potenciál před údržbou – nesmlouvavý bezpečnostní požadavek.
• Systém pro uvolnění tlaku:Ve vzácných případech vnitřního oblouku vede přetlakový kanál RMU horké plyny bezpečně nahoru nebo dozadu, čímž chrání obsluhu.
• Mechanické blokování:Zabraňuje nesprávným operacím, jako je sepnutí uzemňovače při sepnutém spínači zátěže, čímž se eliminuje riziko lidské chyby.

Z hlediska ochrany sítě nabízejí jednotky Ring Main selektivní koordinaci. Pokud například dojde ke zkratu napáječe, pojistka nebo jistič RMU vypne pouze tuto větev, zatímco ostatní napáječe zůstanou pod napětím. Této selektivity je dosaženo pečlivým přizpůsobením křivky času a proudu. V našem továrním testování Lugao Power Co., Ltd. demonstruje RMU, které odstraní chyby do 0,02 sekundy pro události s vysokým proudem. Konfigurace smyčky navíc znamená, že i když jeden zdroj selže, alternativní zdroj pokračuje v napájení zátěže přes normálně uzavřenou smyčku. Tato redundance je důvodem, proč energetické společnosti a velké průmyslové závody spoléhají na naši okružní hlavní jednotku pro kritickou distribuci energie. Utěsněná konstrukce nádrže navíc zabraňuje pronikání vlhkosti, která je hlavní příčinou částečného vybití a případné poruchy. Kombinací robustních materiálů, inteligentních blokování a kompaktních tvarových faktorů naše kruhová hlavní jednotka nejen chrání síť, ale také prodlužuje životnost zařízení tím, že minimalizuje elektrické a tepelné namáhání.

2. Jak jednotka kruhové rozvodny zlepšuje správu poruch a rychlost izolace?

Správa poruch je závod s časem. Každou sekundu porucha přetrvává, energie oblouku poškodí vodiče, izolaci a okolní zařízení. Jednotka okružní rozvodny dramaticky zlepšuje správu poruch díky své jedinečné schopnosti dělení do sekcí. V typické radiální síti jediná porucha zatemní všechny následné zátěže. S naší kruhovou hlavní jednotkou instalovanou na strategických uzlech však lze smyčku rozdělit na části. Když dojde k poruše, ochranná relé signalizují RMU, aby otevřela spínače na obou stranách poruchy a izolovala pouze vadnou zónu. Zbytek sítě pokračuje v normálním provozu. Naše továrna zdokumentovala případové studie, kde okružní hlavní jednotky zkrátily minuty přerušení provozu zákazníků v příměstských distribučních sítích o 85 procent.

Rychlost izolace závisí na ovládacím mechanismu. Naše RMU jsou vybaveny pružinovým mechanismem, který se otevírá nebo zavírá za méně než 0,5 sekundy. U transformátorových podavačů chráněných pojistkou se pojistka roztaví během milisekund a spustí úderník, který vypne zátěžový spínač. Toto kombinované řešení pojistka-spínač je zvláště účinné pro ochranu transformátoru. Zde je podrobný rozpis toho, jak naše Ring Main Unit zvládá typickou mezifázovou poruchu:

• Krok 1 Detekce:Proudové transformátory v RMU snímají nadproud nebo zemní poruchu. Ochranné relé zpracovává signál.
• Krok 2 Vypnutí:Relé vyšle vypínací povel do jističe nebo vypínače zátěže. Naše továrna používá magnetické pohony pro vysokorychlostní odezvu.
• Krok 3 Izolace:Spínač vadného podavače se otevře a fyzicky oddělí poruchu od hlavní přípojnice. Současně se může normálně otevřený (NO) spojovací spínač sepnout, aby se obnovila dodávka z alternativního zdroje.
• Krok 4 Indikace:Místní mechanické indikátory a vzdálené signály SCADA ukazují stav. Naše kruhová hlavní jednotka obsahuje LED mimické panely pro jasnou vizuální zpětnou vazbu.

Kromě rychlosti naše RMU zlepšuje správu chyb prostřednictvím jasně viditelných přerušení. Operátoři mohou vidět otevřenou mezeru na odpínači zátěže nebo uzemňovači, což poskytuje pozitivní potvrzení, že obvod je bez napětí. Společnost Lugao Power Co., Ltd. navrhuje všechny okruhové hlavní jednotky s průhledovými okny pro každou polohu spínače v souladu s požadavky IEC 62271-200. Klasifikace vnitřního oblouku jednotky (IAC) navíc zajišťuje, že i když dojde k poruše uvnitř jednotky RMU, kryt zadrží oblouk a odvede horké plyny pryč. V naší továrně jsme provedli testy vnitřního oblouku až do 20 kA po dobu 1 sekundy, čímž jsme dosáhli IAC A FLR 20 kA/1s. Tato úroveň ochrany znamená, že zatímco se RMU obětuje v extrémních podmínkách, šetří předřazené rozváděče a zapojené transformátory. Další inovativní funkcí je integrace indikátorů průchodu poruch (FPI). Tyto indikátory, zabudované do naší kruhové hlavní jednotky, pomáhají polním posádkám lokalizovat přesnou vadnou sekci bez časově náročného průzkumu. Stručně řečeno, správa chyb pomocí RMU není jen o rychlosti – je o přesnosti, bezpečnosti a minimálním přerušení provozu, což jsou všechny hlavní přednosti Lugao Power Co., Ltd.

3. Proč jsou plynem izolované okružní rozvody bezpečnější pro personál a majetek?

Bezpečnost je prvořadým zájmem každé elektrické instalace. Plynem izolované okruhové hlavní jednotky (GIS RMU) nabízejí inherentní bezpečnostní výhody oproti rozváděčům izolovaným vzduchem nebo olejem. V Lugao Power Co., Ltd. vyrábí naše továrna RMU izolované plynem SF6 s nulovou mírou úniku a vysokou dielektrickou pevností. Plyn SF6 je pětkrát těžší než vzduch a má vynikající vlastnosti při zhášení oblouku, což znamená, že vzdálenost mezi živými částmi lze zmenšit, aniž by byla ohrožena izolace. Tato kompaktnost umožňuje plně utěsněnou nádrž, kde jsou všechny součásti pod napětím uzavřeny v nerezové oceli, čímž se eliminuje jakýkoli náhodný kontakt personálu. Kromě toho je plynová náplň suchá a bez vlhkosti, což zabraňuje vnitřnímu sledování a korozi. Kvůli bezpečnosti majetku chrání uzavřené prostředí před prachem, solí a znečištěním – běžné příčiny flashoverů v pobřežních nebo pouštních oblastech.

Naše kruhová hlavní jednotka také řeší bezpečnost životního prostředí. Zatímco SF6 je skleníkový plyn, nabízíme ekologicky účinné alternativy, jako jsou směsi N2/SF6 nebo řešení pro čistý vzduch. Bez ohledu na typ plynu jsou bezpečnostní výhody pro personál stejné: jednotka je odolná proti dotyku a oblouku. Pojďme si podrobně vysvětlit, proč je díky plynové izolaci naše RMU bezpečnější:

• Žádné externí živé části:Všechny vysokonapěťové vodiče jsou uvnitř uzemněné kovové skříně. Naše okruhová hlavní jednotka vyhovuje krytí IP67 pro nádrž, což znamená, že ji lze dočasně bez rizika ponořit.
• Integrované monitorování tlaku:Monitor hustoty poskytuje funkce alarmu a uzamčení v případě poklesu tlaku plynu, což zabraňuje provozu na nebezpečných úrovních izolace.
• Bezúdržbový provoz:Na rozdíl od vzduchem izolovaného zařízení, které vyžaduje pravidelné čištění a seřizování, naše plynem izolované RMU nepotřebuje žádnou vnitřní údržbu po dobu 30 let, což snižuje rizika expozice pro techniky.
• Zadržování oblouku:Robustní nádrž a přetlakové kanály zajišťují, že žádný vnitřní oblouk neprotrhne kryt. Naše továrna testovala RMU, aby vydržela vnitřní oblouk bez fragmentace předního panelu.

Z hlediska ochrany majetku zabraňují plynem izolované jednotky RMU mezifázové poruchy způsobené zvířaty, vlhkostí nebo náhodným pádem nástroje. Vzhledem k tomu, že jednotka je utěsněná, i když dojde k vnitřní poruše, oblouk zůstává omezený, což omezuje poškození samotné jednotky RMU, spíše než aby se šířil na sousední kabely nebo rozvaděče. Společnost Lugao Power Co., Ltd. obsahuje systém rychlého uvolnění tlaku, který nasměruje horké ionizované plyny do bezpečného výfukového potrubí, obvykle v zadní nebo horní části jednotky. Tato funkce je kritická pro rozvodny s omezenou světlostí. Kromě toho naše okruhová hlavní jednotka obsahuje mechanické blokování, které vynucuje přísnou provozní sekvenci: otevřít vypínač zátěže -> sepnout uzemňovač -> prostor pro přístupový kabel. Tato sekvence zajišťuje, že se obsluha nikdy nedotkne vodiče pod napětím. Pro podzemní sítě může být RMU vybaven testovacím portem kabelu a integrovanými indikátory přítomnosti napětí (VPIS), které svítí, když je kabel pod napětím. Tyto indikátory jsou napájeny samotným elektrickým polem a nevyžadují žádné externí napájení. Abychom to shrnuli, plynem izolované jednotky rozváděčů z naší továrny kombinují pasivní bezpečnost (utěsněný design) s aktivní bezpečností (blokování a indikátory), díky čemuž jsou nejbezpečnější volbou pro rozvody středního napětí.

4. Jaké technické parametry definují vysoce výkonnou kruhovou hlavní jednotku?

Výběr správné jednotky Ring Main Unit vyžaduje důkladné pochopení klíčových technických parametrů, které řídí ochranu, bezpečnost a integraci sítě. Ve společnosti Lugao Power Co., Ltd. navrhujeme naše jednotky RMU tak, aby překračovaly mezinárodní standardy a zároveň nabízely flexibilní konfigurace. Níže je podrobná tabulka našeho vlajkového modelu RMU LG-RMU-24kV, která demonstruje specifikace, které zajišťují vynikající ochranu elektrické sítě. Naše továrna používá k dosažení těchto parametrů pouze vysoce kvalitní měď, postříbřené kontakty a kryty odolné proti korozi. Ať už potřebujete okruhovou hlavní jednotku pro sekundární rozvody, větrné farmy nebo průmyslové závody, tyto technické vlastnosti zaručují spolehlivou izolaci poruch a dlouhou životnost.

Tyto parametry nejsou jen čísla; přímo se promítají do ochrany a bezpečnosti. Například krátkodobá odolnost 20 kA znamená, že naše kruhová rozvodná jednotka zvládne silné poruchové proudy bez svařování kontaktů nebo deformace přípojnic. Klasifikace IAC AFLR zajišťuje, že personál stojící před RMU zůstane v bezpečí i během vnitřního oblouku – kritický požadavek pro městské rozvodny. Naše továrna provádí rutinní testy pro každý RMU před dodáním, včetně testů napětí na napájecí frekvenci (50 kV po dobu 1 minuty na 24 kV jednotkách), měření částečného vybití (<10 pC) a testy úniku plynu (méně než 0,1 % za rok). Modulární konstrukce dále umožňuje uživatelům kombinovat různé funkční moduly: C (jistič), F (kombinace pojistky a odpínače), V (vakuový stykač) a D (přímé připojení kabelu). Tato flexibilita znamená, že jedna kruhová rozvodná jednotka může současně sloužit jako ochranný rozbočovač pro transformátory, motory a distribuční napáječe. Společnost Lugao Power Co., Ltd. také poskytuje volitelné doplňky, jako jsou dálkové ovládání motoru, pomocné kontakty pro SCADA a kapacitní děliče napětí pro přesné měření. Po pochopení těchto technických parametrů mohou inženýři vybrat RMU, které nejen vyhovuje současným potřebám, ale také se přizpůsobí budoucímu rozšiřování sítě.

5. Jak mohou prstencové hlavní jednotky snížit riziko obloukového výboje a zvýšit provozní bezpečnost?

Obloukový výboj je jedním z nejsmrtelnějších nebezpečí v elektrických rozvodech, způsobuje vážné popáleniny a výbuchy. Jednotky kruhových rozvodů jsou navrženy tak, aby minimalizovaly riziko obloukového výboje prostřednictvím několika vrstev prevence a omezení. V první řadě utěsněná konstrukce našeho RMU s kovovým krytem znamená, že obsluha nikdy nereaguje přímo na součásti pod napětím během normálního spínání. Všechny operace se provádějí pomocí rukojeti na předním panelu, která ovládá mechanismus pomocí hřídele a udržuje bezpečnou vzdálenost. Ve společnosti Lugao Power Co., Ltd. jsme integrovali systémy údržby redukce obloukového výboje (ARMS) do našich pokročilých modelů kruhových rozvodných jednotek. Tyto systémy používají vysokorychlostní zkratovací spínače k ​​přesměrování poruchového proudu pryč z bodu oblouku za méně než 4 milisekundy, čímž se sníží dopadající energie na zanedbatelnou úroveň.

Provozní bezpečnost je dále vylepšena klasifikací vnitřního oblouku RMU. Když dojde k vnitřní poruše, systém uvolnění tlaku se otevře na předem stanovené prahové hodnotě a nasměruje plazmu a horké plyny do komory nebo mimo rozvodnu. Naše továrna provedla testy obloukového výboje podle IEEE 1584 a výsledky ukazují, že s naším RMU je dopadající energie na pracovní vzdálenost (500 mm) pod 1,2 cal/cm², což je kategorie 0. To je dramatické snížení ve srovnání s rozváděči otevřeného typu. Zde jsou klíčové bezpečnostní funkce, které naše kruhová hlavní jednotka využívá ke snížení rizika obloukového výboje:

• Vzdálené skladování a provoz:Naše RMU může být vybaveno motorovými pohony a dálkovým ovládáním, které operátorům umožňuje otevírat/zavírat spínače z bezpečné vzdálenosti mimo hranici obloukového výboje.
• Viditelné ověření zlomu a země:Před jakoukoli údržbou poskytuje RMU viditelnou mezeru a zapnutý uzemňovací spínač, což zaručuje nulové napětí a eliminuje možnost zpětného napájení.
• Klíčové blokovací systémy:Naše kruhová hlavní jednotka používá blokovací sekvenci zámkového klíče, která nutí operátora dodržovat bezpečný postup: izolovat, uzemnit a poté zpřístupnit. Tím se zabrání lidským chybám, které způsobují obloukový výboj.
• Technologie zhášení oblouku:V kombinaci pojistka-spínač spustí úderník pojistky rozepnutí spínače během milisekund, čímž uhasí oblouk v pojistce dříve, než dojde k jeho eskalaci.

Naše okruhová hlavní jednotka navíc obsahuje vestavěný detektor obloukových poruch, který může spustit vysokorychlostní zkracovač pro katastrofické poruchy. Pro bezpečnost každodenního provozu ukazuje přední mimický diagram jednotky jasně, které podavače jsou pod napětím, a mechanické indikátory polohy jsou jednoznačné. Lugao také poskytuje volitelné štítky pro redukci obloukového výboje a LED stavová světla pro vysokou viditelnost. Pokud jde o bezpečnost údržby, protože RMU je interně bezúdržbový, technici nikdy nemusí otevírat plynovou nádrž. Po uzemnění jsou přístupné pouze kabelové prostory, které jsou odděleny od rozváděče pevnou izolací. Implementací těchto konstrukčních principů naše kruhová hlavní jednotka snižuje nebezpečí obloukového výboje na absolutní minimum a chrání jak personál, tak nákladný majetek. Pro každou organizaci, která se vážně zabývá elektrickou bezpečností, je přechod na distribuci založenou na RMU jedním z nejúčinnějších upgradů, které jsou dnes k dispozici.

6. Závěr: Sítě pro zajištění budoucnosti s řešeními RMU společnosti Lugao Power

Elektrické sítě se vyvíjejí směrem k vyšší spolehlivosti, obnovitelné integraci a digitálnímu monitorování. Jednotky kruhové rozvodny se osvědčily jako optimální řešení pro rozvody středního napětí, nabízejí bezkonkurenční izolaci poruch, kompaktní design a provozní bezpečnost. V tomto článku jsme demonstrovali, jak naše kruhová hlavní jednotka zvyšuje ochranu prostřednictvím rychlé správy poruch, plynem izolované bezpečnosti, robustních technických parametrů a omezení obloukového výboje. V Lugao naše továrna pokračuje v inovacích s RMU nové generace se senzory IoT, monitorováním částečného vybití a ekologickou izolací. Výběrem naší rozvodné sítě nekupujete pouze rozváděč – investujete do odolnosti sítě, bezpečnosti personálu a dlouhodobých úspor nákladů. Zveme vás, abyste se obrátili na náš technický tým pro přizpůsobenou konfiguraci RMU, která odpovídá vašemu specifickému profilu zatížení a požadavkům na ochranu.

Jste připraveni upgradovat ochranu sítě pomocí naší pokročilé Ring Main Unit?Kontaktujte Společnost Lugao Power Co., Ltd.dnes pro personalizovanou nabídku a technickou podporu. Naši odborníci vám pomohou vybrat ideální konfiguraci RMU, poskytnou bezplatné 3D výkresy rozvržení a naplánují prohlídku továrny (virtuální nebo na místě). Napište e-mail na sales@lugao-power.com nebo volejte +86-21-6789-1234. Chraňte svůj majetek a personál – vyberte si naši Ring Main Unit.
