Jaké jsou konstrukční vlastnosti a způsoby údržby rozvodné skříně XL-21?

Strukturální vlastnosti

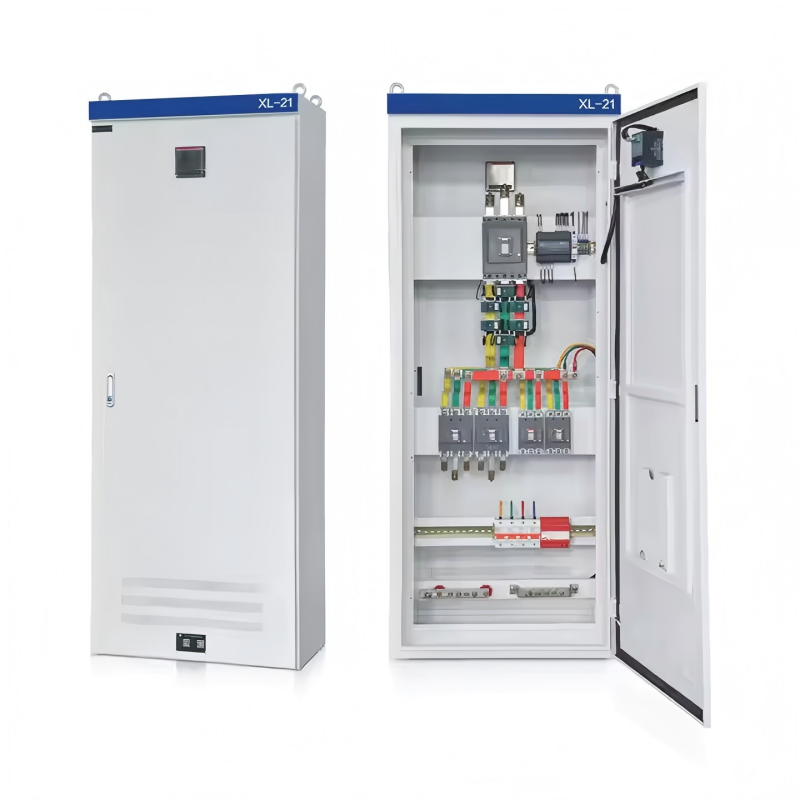

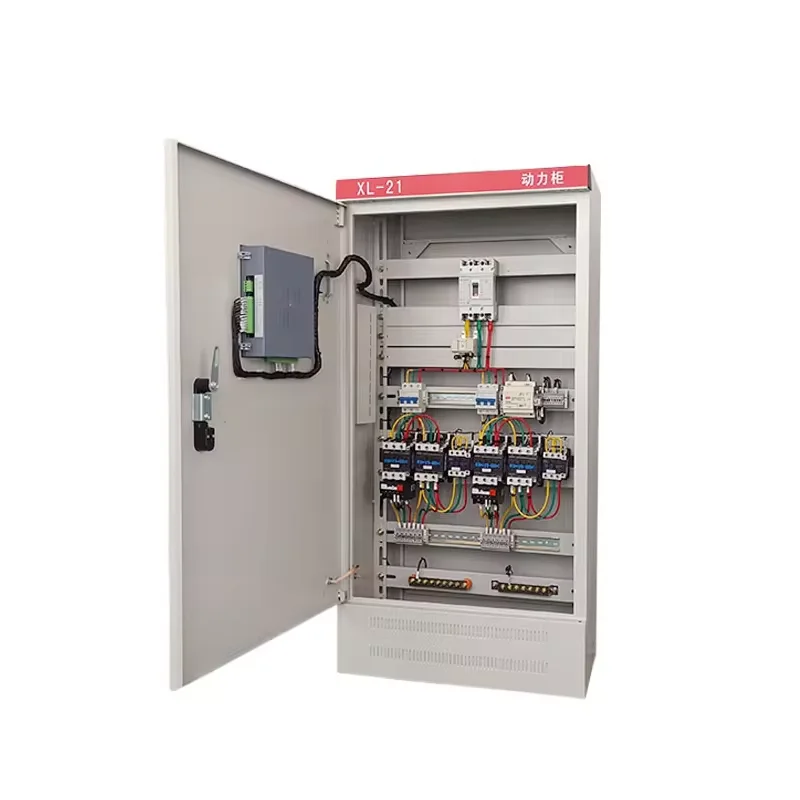

Nízkonapěťová rozvodná skříň XL-21 se primárně používá pro rozvod energie v průmyslových a těžebních podnicích využívajících třífázové, třívodičové a třífázové čtyřvodičové systémy se střídavými frekvencemi do 50 Hz a napětím do 500 V, jakož i pro silové osvětlení. Jedná se o uzavřený kryt vyrobený z ohýbaných ocelových plechů. Ovládací rukojeť nožového spínače je umístěna na pravém horním předním sloupku a zajišťuje přepínání napájení. Na rozvodném panelu je instalován voltmetr pro indikaci napětí přípojnice. Přední dveře odkrývají všechny vnitřní součásti pro snadnou kontrolu a údržbu. Tato rozvodná skříň využívá nejmodernější komponenty, což má za následek kompaktní design, snadnou údržbu a flexibilní konfiguraci zapojení. Kromě vzduchových jističů a pojistek pro ochranu proti zkratu jsou ve skříni také stykače a tepelná relé. Přední dveře obsahují tlačítka a kontrolky.

Použití a údržba

• Po instalaci nebo generální opravě a před uvedením do provozu musí rozvodná skříň projít následujícími kontrolami a zkouškami (kontroly a testy po generální opravě závisí na charakteru generální opravy).

• Zkontrolujte, zda elektrické zařízení a sekundární vedení instalované v rozvodné skříni napájení odpovídají požadavkům výkresu.

• Zkontrolujte, zda jsou nožové spínače a jističe použité k provozu pružné a nelepí se.

• Zkontrolujte, zda je elektrické zařízení v dobrém kontaktu a zda splňuje zamýšlené provozní požadavky.

• Zkontrolujte, zda v rozvodné skříni nejsou cizí předměty a zda nejsou uvolněné šrouby zajišťující součásti.

Provozní prostředí

• Okolní teplota: -50°C až +40°C, přičemž průměrná teplota za 24 hodin nepřesahuje +36°C;

• Nadmořská výška: nepřesahující 2000 m;

• Relativní vlhkost: Ne více než 50 % při vlhkosti okolního vzduchu +40°C;

                             Vyšší relativní vlhkost je povolena při nižších vlhkostech (např. 90 % při +20 °C) a mírná kondenzace je povolena, aby se zohlednily teplotní výkyvy.

• Zařízení by mělo být instalováno se sklonem maximálně 5° od svislice. Zařízení by mělo být instalováno na místě bez silných vibrací, nárazů a koroze.
