Jaké jsou různé typy a konstrukce nízkonapěťových výsuvných rozváděčů MNS?

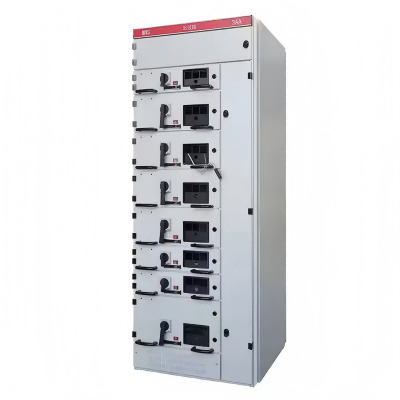

LugaoNízkonapěťový výsuvný rám rozváděče MNS využívá materiál ve tvaru C s 25mm modulem, který je připojen pomocí konektorů a tvoří různé struktury rozvaděčů a zásuvkových jednotek, které splňují různé potřeby. Skříň MCC využívá vysoce pevné, nehořlavé konstrukční plastové komponenty pro zvýšenou bezpečnost. Dále jsou funkční panely upraveny ze zahraničních modelů a kombinovány s 200mm modulem, díky čemuž jsou vhodnější pro smíšené provedení PC a MCC skříní. Výsuvné jednotky a tělo skříně jsou vybaveny spolehlivým blokovacím zařízením, které zabraňuje spínání zátěže, když je spínač pod napětím, čímž se zvyšuje bezpečnost. Skříň je obecně sestavena z ocelových plechů válcovaných za studena po pasivační úpravě, ale podle požadavků uživatele lze použít i ocelové plechy s hliníkovým zinkováním.

• Typy spínacích zařízení

1. Přijímací a sběrnicové skříně

Různé domácí a mezinárodní jističe rámového typu, jako jsou řady RMW1, CW1, NA1, DW45, CDW7, MT a E, se používají jako hlavní vypínač pro zajištění funkcí příjmu nebo připojení ke sběrnici. 2. Power Center Cabinet (PC)

Distribuce energie využívá různé typy domácích a mezinárodních jističů montovaných do skříně, jako jsou DW45, NA1, CDW7MT a řady E.

3. Motor Control Center (MCC)

Hlavní vypínač každého okruhu se skládá z velkých a malých zásuvek a využívá vysoce vypínací jistič nebo otočný spínač zátěže s pojistkami.

4. Kompenzační skříň jalového výkonu

• Typ zásuvky

K dispozici je pět velikostí, všechny založené na výšce 8E (200 mm). Modulární design umožňuje efektivní výšku instalace komponent 1800 mm, což má za následek efektivnější a esteticky příjemnější celkové uspořádání skříně. •8E/4: 4 zásuvkové jednotky sestavené paralelně v prostoru o výšce 200 mm, šířce 150 mm a hloubce 400 mm

•8E/2: 2 zásuvkové jednotky sestavené paralelně v prostoru o výšce 200 mm, šířce 300 mm a hloubce 400 mm

•8E: 1 zásuvková jednotka sestavená v prostoru o výšce 200 mm, šířce 600 mm a hloubce 400 mm

•16E: 1 zásuvková jednotka sestavená v prostoru o výšce 400 mm, šířce 600 mm a hloubce 400 mm

•24E: 1 zásuvková jednotka sestavená v prostoru o výšce 600 mm, šířce 600 mm a hloubce 400 mm
