Co je jistič vakuového obvodu?

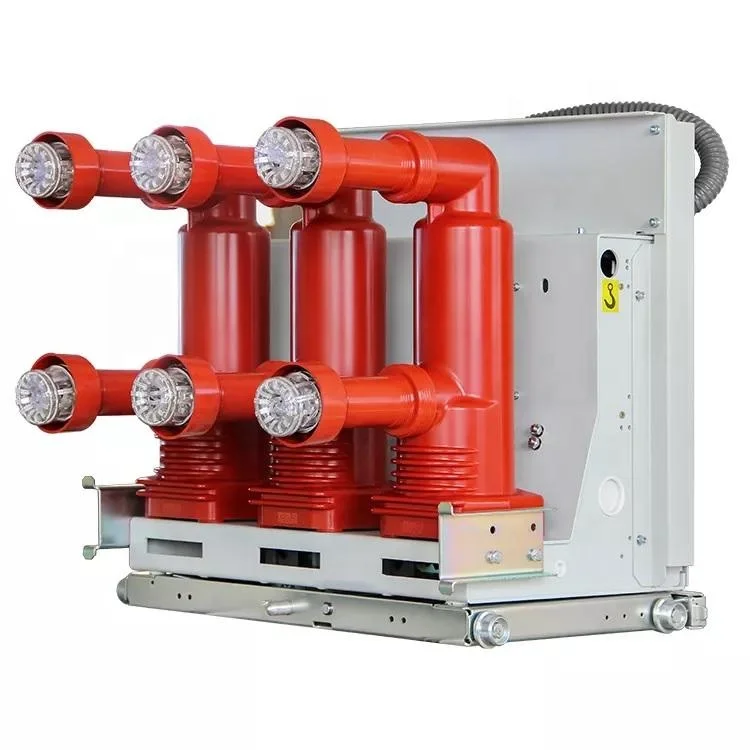

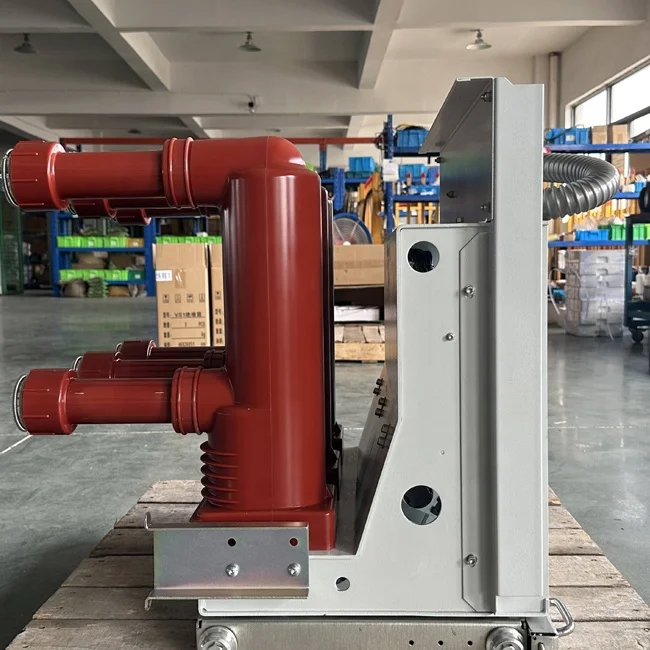

LUGAO vakuový jistič (VCB) je nezbytnou součástí elektrického zařízení ve vysokopěťových systémech. Účelem je odříznout proud v případě poruchy, čímž chrání obvod. LUGAO vakuový jistič se široce používá v různých průmyslových a komerčních aplikacích, zejména ve středních a vysokopěťových aplikacích, kde je zásadní spolehlivá a efektivní ochrana. Prostřednictvím tohoto článku vás Lugao povede k prozkoumání pracovního principu, klíčových komponent, výhod, aplikací a údržby našich vakuových jističů Lugao a nabízí nahlédnutí o tom, proč se nyní staly oblíbenou volbou v elektrických energetických systémech.

Pracovní princip vakuového jističe

Primární funkcí vakuového jističe Lugao je přerušit poruchové proudy a chránit elektrické obvody před možným poškozením. Když dojde k poruše, vypínač vakuového obvodu rychle odřízne proud, aby se zabránilo přehřátí, ohni nebo jiným nebezpečným důsledkům. Na rozdíl od jiných typů jističů, vysavače vakuových obvodů Lugao uhajují oblouky ve vakuové komoře. Když se kontakty uvnitř obvodu oddělí, vytvoří se mezi nimi oblouk. Ve vakuovém jističi LUGAO může vakuum zabránit ionizaci a rychle obnovit izolaci mezi kontakty, takže oblouk může být téměř okamžitě zhasnut.

Proč používat vakuum?

Klíčem k jejímu výkonu je vakuová komora vakuového jističe Lugao. Ve vakuu nejsou téměř žádné částice a nedostatek ionizace ztěžuje vydržení oblouku. Rychlost oblouku je proto mnohem rychlejší než ve vzduchu nebo plynu. Toto účinné přerušení současného proudu je jedním z hlavních důvodů, proč jsou vysavače obvodů široce používány ve vysoce napěťových energetických systémech.

Klíčové komponenty vysavače vakuového obvodu

1.Vacuum Přerušení: Vakuová oblouková komora je jádrem jističe vakuového obvodu. Skládá se ze dvou kontaktů uzavřených ve vakuu. Když se tyto dva kontakty oddělí, vakuová oblouková komora okamžitě uhasí oblouk ve vakuovém prostředí.

2. provozní mechanismus:Provozní mechanismus je zodpovědný za otevření a uzavření kontaktů ve vakuové obloukové hasicí komoře. Může být ručně nebo elektricky provozován tak, aby přesně ovládal provoz vakuového jističe.

3. izolační materiál:Vzhledem k tomu, že jističe vakuových obvodů se obvykle používají pro aplikace středního až vysokého napětí, je izolace mezi komponenty zásadní. Pro zajištění bezpečného provozu pod vysokým napětím používáme vysoce kvalitní izolační materiály.

4. Bydlení: Vysavače obvodů jsou obvykle instalovány v robustních krytích, které je chrání před faktory prostředí, jako je vlhkost a prach, což může ovlivnit jejich výkon.

Výhody jističů vakuových obvodů

Ve srovnání s jinými typy jističů mají vakuové jističe několik výhod, což z něj činí oblíbenou volbu v elektrických energetických systémech:

1. Vysoká dielektrická síla: Vakuová komora vakuového jističe má vynikající dielektrickou sílu, takže může odpojit vysokopěťové obvody bez rizika rozpadu.

2. minimální údržba:Vysavače jističe mají méně pohyblivých částí a během provozu vyžadují minimální údržbu. To je obzvláště výhodné při vzdálené instalaci nebo vysokopěťových rozvodech, kde je obtížná pravidelná údržba.

3. rychlý provoz: Vysavače jističů pracují rychle, takže jsou vysoce efektivní při ochraně zařízení před účinky poruch. Tato rychlá operace minimalizuje poškození a prostoje v co největší míře, což zvyšuje spolehlivost elektrického systému.

4. Ekologické šetření: Na rozdíl od plynových izolovaných jističů, vysavače vakuových obvodů nevyžadují škodlivé plyny, jako je hexafluorid síry (SF6) během provozu, což z nich činí ekologicky šetrné jistič.

5. Dlouhá životnost: Trvanlivost a účinnost vakuových jističů pomáhá prodloužit jejich životnost. Vzhledem k tomu, že úroveň vakua se v průběhu času nesnižuje, mohou tyto jističe obvodů udržovat svou účinnost po mnoho let, čímž se sníží potřeba častého nahrazení.

Aplikace jističů vakuových obvodů

Vysavače obvodů lze použít při různých příležitostech, zejména pro aplikace středního a vysokého napětí. Některé běžné aplikace zahrnují:

1. výroba energie: V elektrárnách jsou jističe vakuových obvodů zásadní pro ochranu generátorů, transformátorů a dalšího kritického vybavení. Vysavače jističů zajišťují, že jakékoli poruchy mohou být rychle přerušeny, aby se zabránilo poškození rozsáhlého a nákladného prostoje.

2. rozvodny: Vysavače obvodů se v rozvodech široce používají pro správu středně a vysokopěťových systémů. Vysazené jističe mohou rychle a efektivně odříznout poruchové proudy, což je pro tato prostředí velmi vhodná.

3. průmyslové nastavení: Výrobní zařízení a těžký průmysl se spoléhají na vakuové jističe na ochranu zařízení před účinky poruch. Vysazené jističe jsou odolné a vyžadují nízkou údržbu, takže jsou vysoce vhodné pro aplikace, které vyžadují vysokou spolehlivost.

4. komerční budovy: Velké komerční budovy a kancelářské komplexy obvykle používají vakuové jističe k zajištění bezpečnosti a spolehlivosti jejich elektrických systémů. Vysavače obvodů jsou navrženy tak, aby byly kompaktní, efektivní a snadno se integrovatelné do stávající elektrické infrastruktury.

5. železniční systémy: V železničním průmyslu se jističe vakuových obvodů používají k ochraně systémů napájení, které provozují vlaky. Jejich robustní design a spolehlivost je činí vhodnými pro tuto kritickou infrastrukturu.

Údržba vakuových jističů

Významným rysem jističů vakuových obvodů jsou jejich extrémně nízké požadavky na údržbu. Pravidelné kontroly a údržba však mohou zajistit optimální výkon a životnost. Mezi hlavní metody údržby pro vakuové jističe patří:

1. Inspekce kontaktů: Ačkoli opotřebení jističů vakuových obvodů je minimální, je stále nutné zkontrolovat jakékoli známky koroze na kontakty. Včasná výměna opotřebovaných kontaktů pomáhá udržovat účinnost jističů.

2. kontrola integrity vakuové integrity: Vakuum v obloukové hasicí komoře by mělo být udržováno neporušené, aby se zajistilo spolehlivé hasicí oblouk. Doporučuje se pravidelně testovat integritu vakua, aby se ověřila, že nedochází k žádným únikům nebo degradaci.

3. test mechanického provozu: Pro zajištění hladkého otevření a uzavření vakuového obvodu je nezbytné pravidelné testování provozního mechanismu. Mechanické komponenty by měly být pravidelně mazány, aby se zabránilo opotřebení.

4. Elektrické testování: Pravidelné elektrické testování, jako je izolační odolnost a testování kontaktu s odporem, může pomoci identifikovat jakékoli potenciální problémy ve vakuových jističích.

Srovnání s jinými typy jističů

Abychom pochopili jedinečnou hodnotu jističe vakuového obvodu, je užitečné ji porovnat s jinými typy jističů, jako jsou jističe vzduchu a jističe izolované plyny.

- jistič vzduchu (ACB):

Jističe vzduchu se spoléhají na atmosférický vzduch, aby uhasili oblouk, což je činí méně efektivními pro aplikace vysokých napětí ve srovnání s vakuovými jističi. Vysavače obvodů mají vyšší dielektrickou pevnost, což jim umožňuje efektivněji zvládnout vyšší napětí.

- plyn-izolovaný jistič (GCB):

Jističe izolovaných plynem často používají plyn SF6 k uhasnutí oblouku. Ačkoli je SF6 účinný, je silný skleníkový plyn a plynné jističe vyžadují přísné postupy pro manipulaci. Naproti tomu vysavače vakuových obvodů používají čistý a udržitelný přístup bez dopadu na životní prostředí.

Budoucí trendy a vývoj ve vakuových jističích

Očekává se, že s pokračujícím pokrokem v technologii se vypínače vakuových obvodů budou ještě efektivnější a široce používány. Některé trendy a budoucí vývoj v terénu zahrnují:

1. integrace s inteligentními mřížkami: S popularizací inteligentních sítí je návrh jističů vakuových obvodů stále více vybaven pokročilými monitorovacími a kontrolními schopnostmi. To umožňuje sběr dat v reálném čase a dálkové ovládání, čímž se zlepšuje spolehlivost a efektivitu energetického systému.

2. Vylepšené materiály: Výzkum ve vědě o materiálech podporuje materiály jističů vakuových obvodů tak, aby byly odolnější a efektivnější. Tyto materiály jsou navrženy tak, aby dále prodloužily jejich životnost a snížily požadavky na údržbu.

3. Kompaktní návrhy: Struktura jističů vakuových obvodů se stává stále kompaktnější, což je činí vhodnými pro aplikace s omezeným prostorem, jako jsou městské rozvody a komerční budovy.

4. Vylepšená detekce poruch: Budoucí jističe vakuových obvodů mohou přijmout technologii pokročilé detekce poruch, aby poskytovaly rychlejší a přesnější reakce na poruchy. To dále sníží riziko poškození a zlepší celkovou spolehlivost energetického systému.

Závěr

Vysavač obvodu je neocenitelnou součástí moderních elektrických systémů a poskytuje spolehlivou a efektivní ochranu ve středních a vysokopěťových aplikacích. S jedinečným mechanismem na bázi vakua rychle uhasí oblouky a přerušuje poruchové proudy a nabízí nadřazenou dielektrickou sílu a environmentální udržitelnost ve srovnání s jinými typy jističů. Díky minimálním požadavkům na údržbu, dlouhé životnosti a vhodnosti pro širokou škálu aplikací činí vakuový jistič oblíbenou volbou pro výrobu energie, průmyslové nastavení a komerční budovy. Jak technologie neustále postupuje, budoucnost jističů vakuových obvodů slibuje ještě větší účinnost, integraci inteligentní sítě a kompaktní návrhy.
